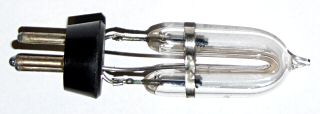

Omnilux 45 Watt U-Form

 [vor]

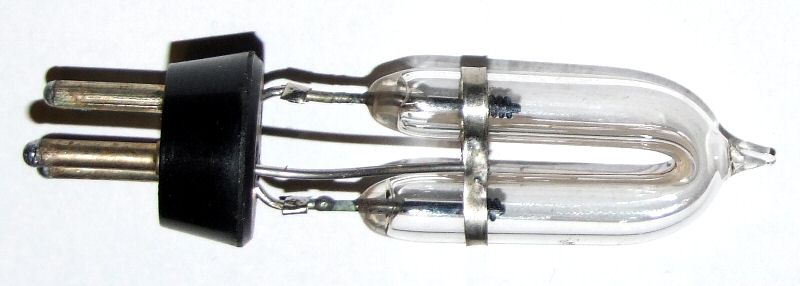

Die technischen Daten stammen aus dem beiliegenden Datenblatt.

Hersteller Omnilux
Typ 45 Watt U-Form
Artikelnummer 85010145
Preis ca. 10 Euro
Höhe 64 mm
Breite 17 mm
Durchmesser Röhre 6,4 mm
Spannung 230 V AC, 50 Hz
Nennleistung 45 Watt
Sockel 3 pin triangular
Lebensdauer 200 h

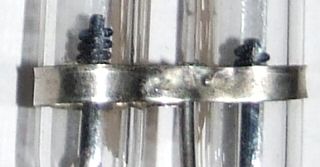

Beide Elektroden sind mit Draht umwickelt.

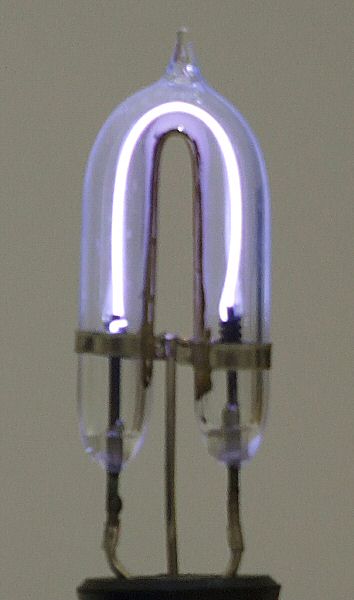

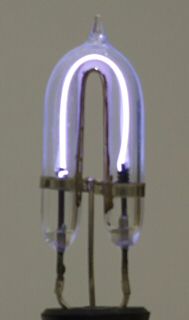

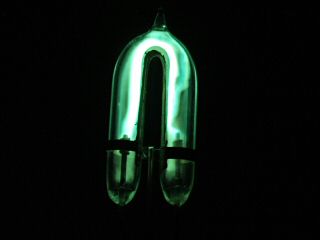

Um in der Blitzröhre einen Lichtbogen zu erzeugen habe ich sie an meinen Neontrafo 4 mit 6 kV angeschlossen. Zur Strombegrenzung habe ich einen 240 kOhm Lastwiderstand zwischen Blitzröhre und Neontrafo geschaltet.

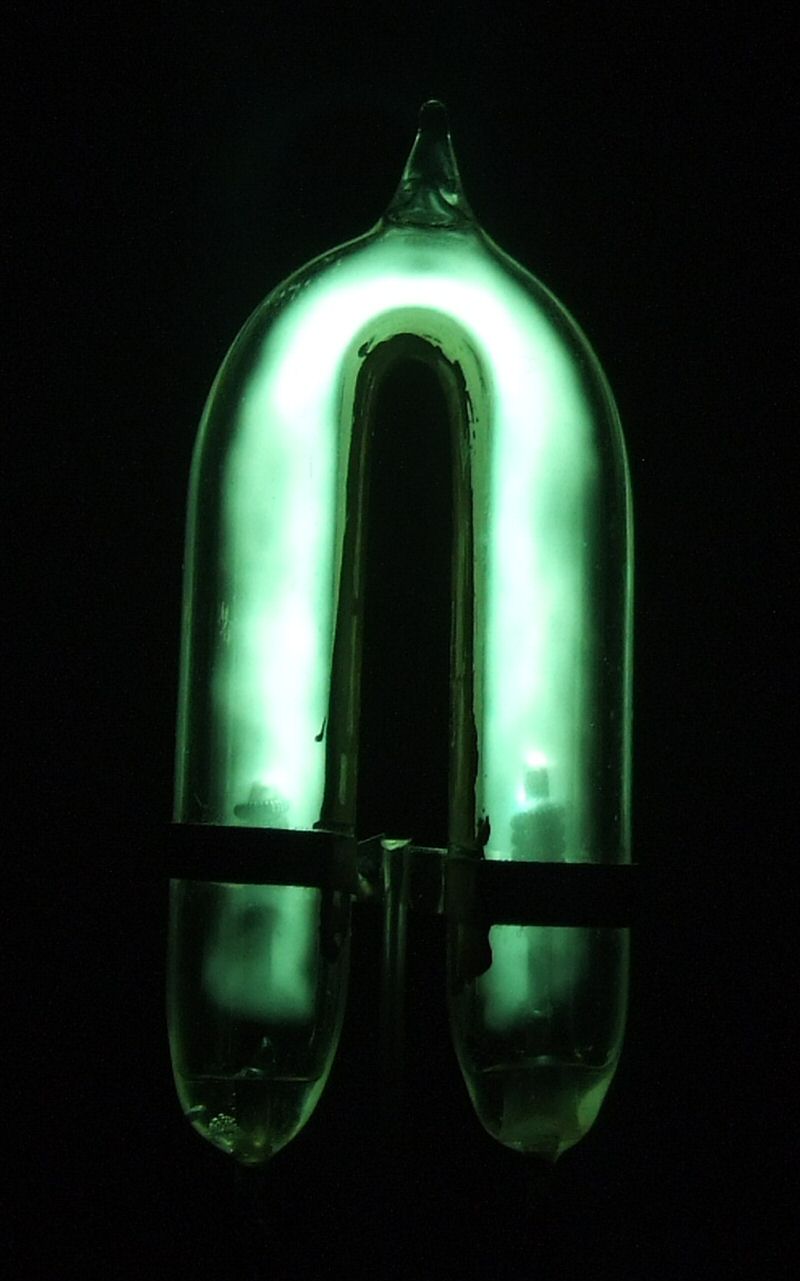

ISO 100, Blende 4.9, 1/4 sec

Die Fotos habe ich mit einer Fuji Finepix S9600 gemacht.

Um die Lampe zum Blitzen zu bringen habe ich sie wie meine beiden großen Röhren (EG&G Typ FX47C-6.5, Heimann JG 7905) an einen 10 kV Kondensator (0,25 µF) angeschlossen den ich mit einem 7 kV Obit geladen habe. Da die Durchbruchspannung dieser kleinen Röhre wesentlich niedriger ist habe ich den Vorwiderstand deutlich vergrößert um die Blitzfrequenz zu reduzieren.

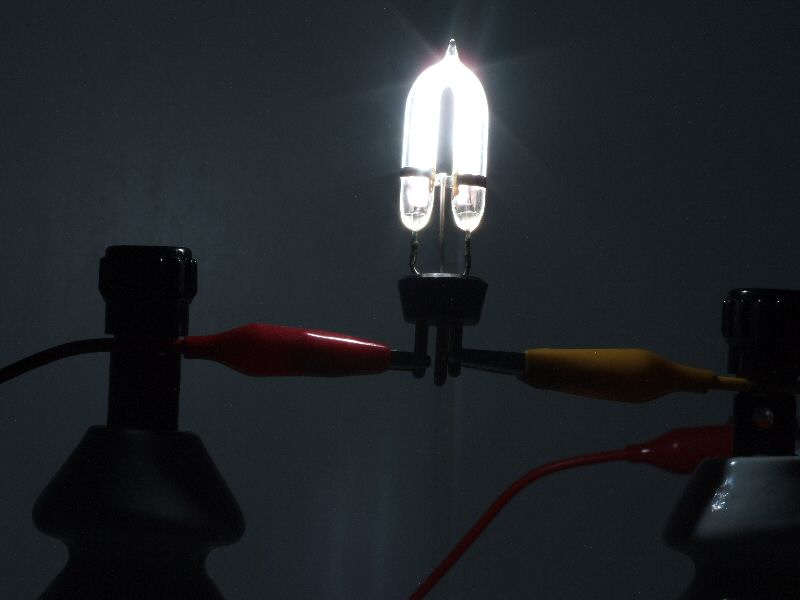

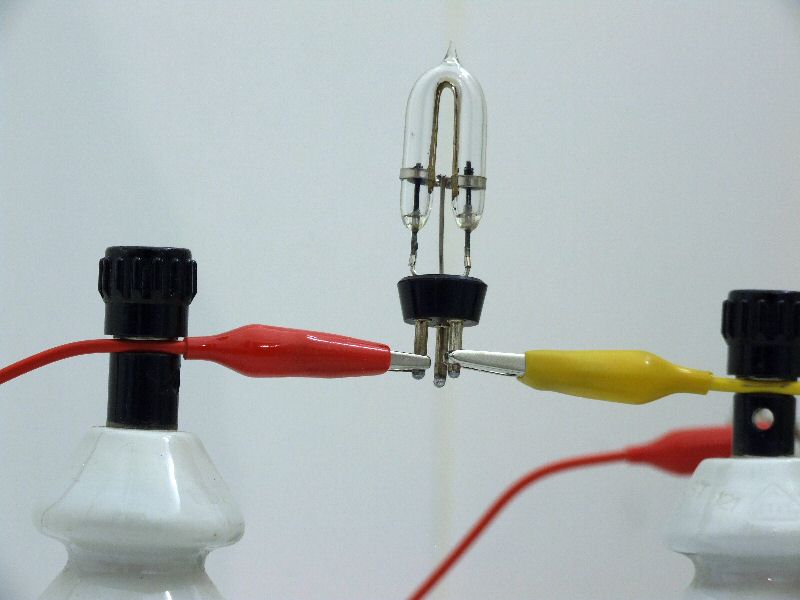

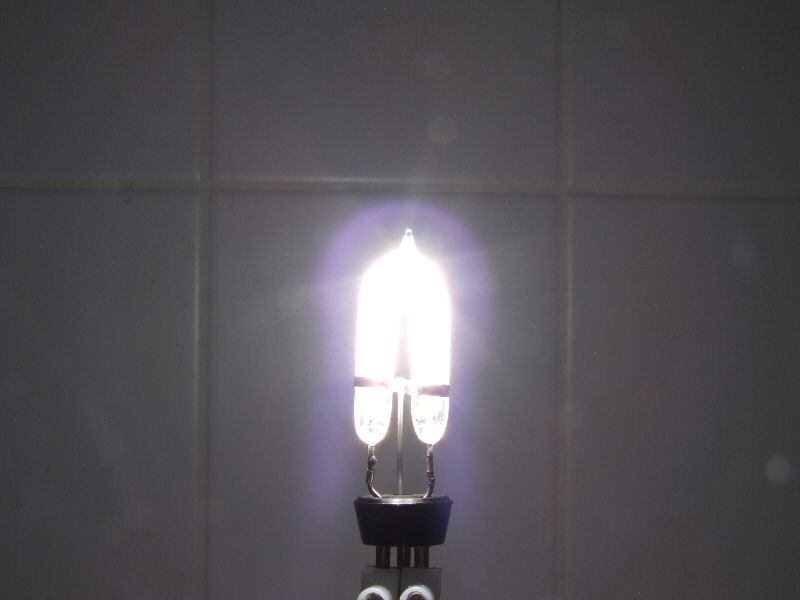

Die beiden nächsten Fotos zeugen den Aufbau und den Blitz bei Blende 11 und ISO 80.

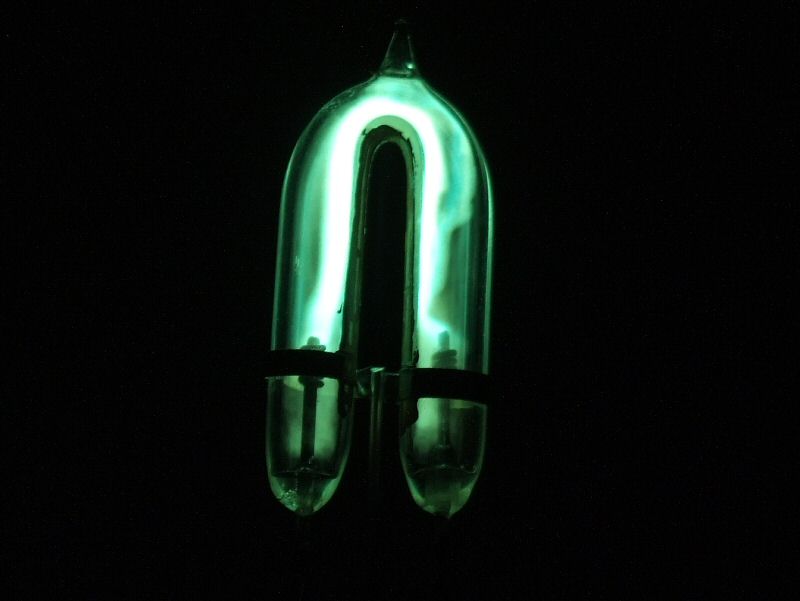

Das nächste Foto wurde durch ein Schweißschild (Athermal 8 A1) aufgenommen (ISO 80, Blende 4).

Beim nächsten Versuch habe ich die Blitzröhre mit einem Elko betrieben, gezündet wurde mit einem Piezo Zündelement von Conrad Electronic. Die Zündspannung beträgt ca. 15 kV.

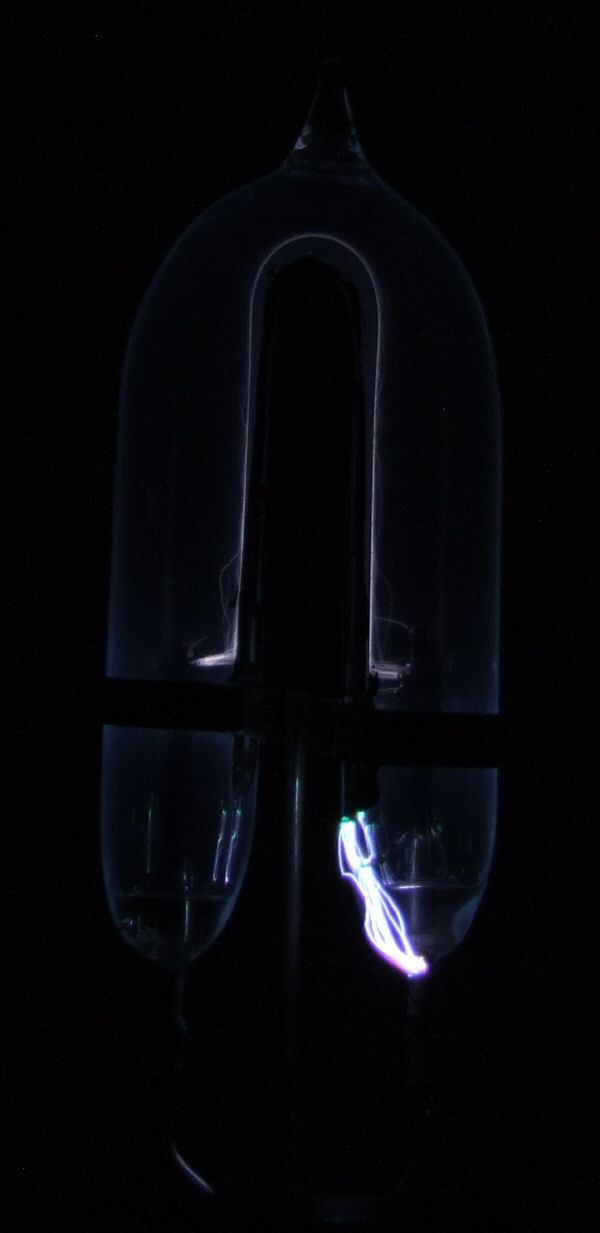

Beim nächsten Foto wurde nur ein paar Zündfunken aufgenommen..

Der Blitz ohne Filter.


ISO 80, Blende 11, 4 sec

Das nächste Foto wurde durch ein Schweißschild (Athermal 8 A1) aufgenommen (ISO 80, Blende 4).
