3.7.2. Lastwiderstände

[vor]

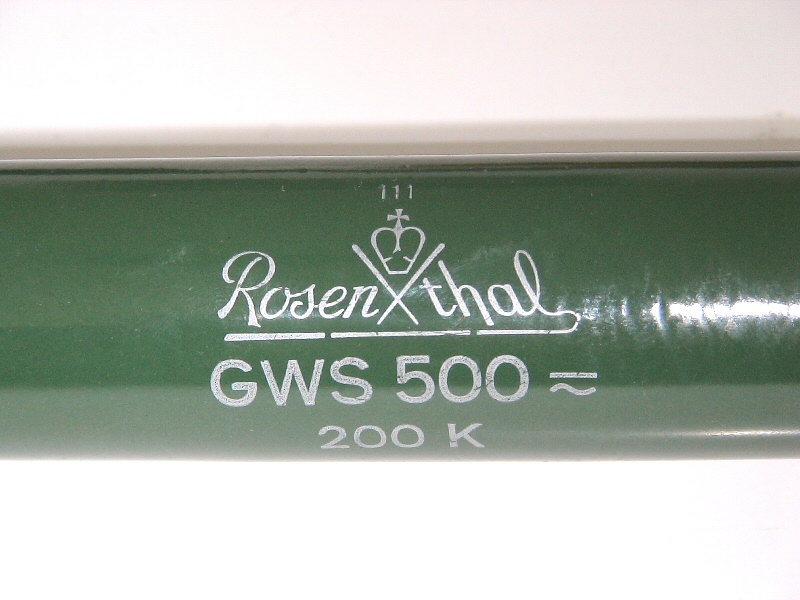

Diese Widerstände von Rosenthal haben eine sehr hohe Spannungsfestigkeit. Offiziell sind sie für 500 V ausgelegt, sie halten aber problemlos 10 - 15 kV aus. Wenn schon kein Geschirr von Rosenthal so besitze ich jetzt wenigtens Rosenthal Porzellan.

Hersteller Rosenthal
Typ GWS 500
Widerstand 200 kOhm
Widerstand gemessen 209,1 kOhm
Leistung ca. 250 - 500 W
Durchmesser 31 mm
Innendurchmesser 18 mm
Länge 33 cm

Von dieser Bauart habe ich 4 Stück mit 200 kOhm, 4 Stück mit 240 kOhm, einen mit 500 Ohm und einen mit 90 Ohm.
Zur besseren Handhabung habe ich jeweils 2 auf ein Holzbrett montiert. Als Träger dient ein 16 mm Alurohr.

Neben den Rosenthal Widerständen habe ich noch einige Lastwiderstände von Dale und RS.


Je zwei Stück mit 100 und 200 Ohm (250 W).

Hersteller Dale
Typ NH-250
Leistung 250 W
Maße Grundplatte (B, H, T) 115, 56, 75 mm
Kontakte 1/4" - 20 UNC
Gewicht ca. 690 g


Einmal 1,5 kOhm und einmal 33 kOhm (100 W).

Hersteller Dale
Typ RH-100
Leistung 100 W
Maße Grundplatte (B, H, T) 89, 44, 70 mm
Kontakte N 12 - 24 UNC
Gewicht ca. 350 g


4 Stück mit 100 Ohm (100 W), allerdings von RS. Die Widerstände sind deutlich kleiner als die 100 W Widerstände von Dale.

Hersteller RS Components
Typ HS-100
Leistung 100 W
Maße Grundplatte (B, H, T) 65, 24, 47 mm
Kontakte Lötösen
Gewicht ca. g


10 Stück mit 5 kOhm (25 W).

Hersteller Dale
Typ RH-25
Leistung 25 W
Maße Grundplatte (B, H, T) 27, 14, 28 mm
Kontakte Lötösen
Gewicht ca. 13 g

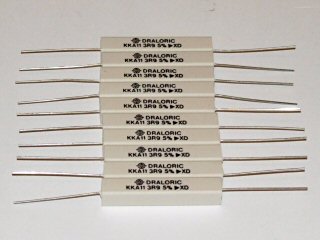

10 Stück mit 3,9 Ohm (11 W).

Hersteller Draloric
Typ KKA11
Leistung 11 W
Breite 9 mm
Länge 50 mm
Gesamtlänge 123 mm


10 Stück mit 4,7 Ohm (17 W).

Hersteller Draloric
Typ KKA17
Leistung 17 W
Breite 9 mm
Länge 75 mm
Gesamtlänge 149 mm
