3.7.3. Ringkerntrafos

[vor]

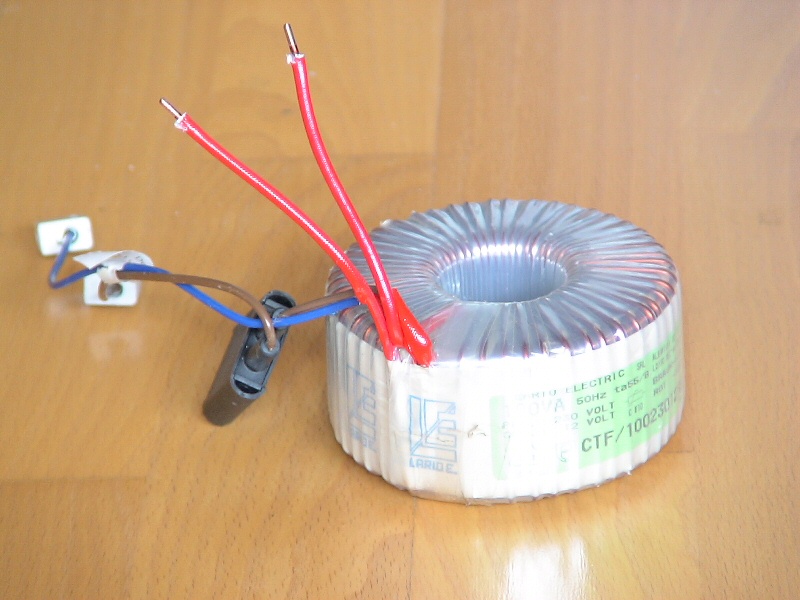

100 VA

Diesen Trafo habe ich mal beim Schrotthändler mitgenommen, kann man bestimmt mal gebrauchen.

Hersteller Lario Electric
Typ CTF/10023012RP
Primär 0-230 V, 50 Hz
Sekundär 0-12 V
Leistung 100 VA

Mit dem Trafo habe ich auch ein paar Messungen gemacht.

Ringkerntrafos sind sehr Verlustarm, ein Leerlaufstrom ist kaum zu messen. Die Messung ist nicht sehr genau da bei meinem Multimeter nur der Meßbereich bis 20 A zur Verfügung stand.

Auch beim Überschreiten der Nennspannung um 40 V bleibt die Kurve exakt linear.

3705 VA

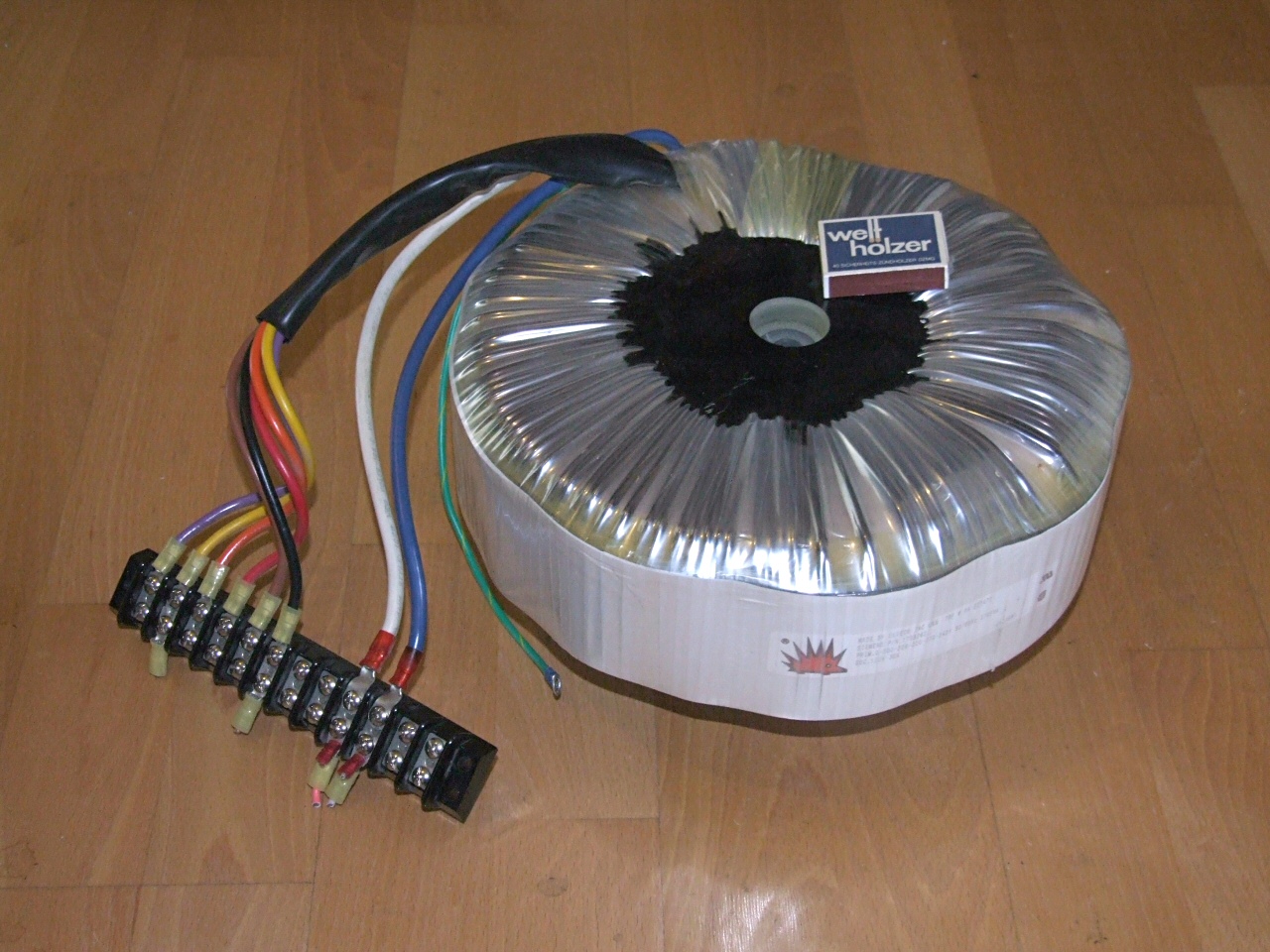

Diesen Trafo habe ich für meine Hochstromversuche angeschafft, einen größeren gab es leider nicht.

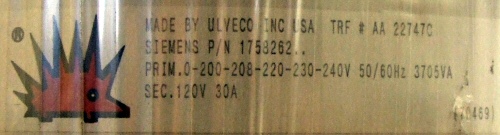

Hersteller Ulveco Inc USA
Typ AA 22747C
Primär 0-230 V, 50/60 Hz
Sekundär 120 V, 30 A
Leistung 3705 VA
Gewicht ca. 31 kg

Der Trafo hat primär Anzapfungen für 200, 208, 220, 230 und 240 V.

Mit dem Trafo habe ich auch ein paar Messungen gemacht.

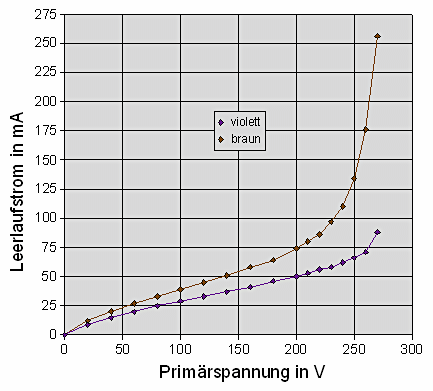

Für zwei Anzapfungen habe ich den Leerlaufstrom gemessen.

Für Sekundärspannung habe ich für alle Anzapfungen gemessen.

Zum Schluß habe ich noch die Kurzschlußspannung gemessen.
