Um Störungen auf der Netzseite zu verhindern habe ich einige Netzfilter.

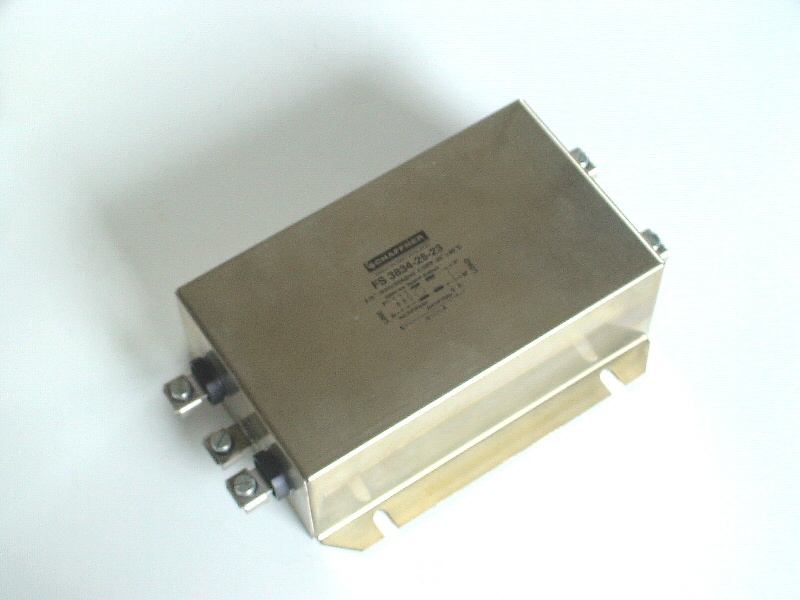

25 A

Hersteller Schaffner
Typ FS 3834-25-23
Spannung 250 V, 60 Hz
Stromstärke 25 A
Maße (H, B, T) 10 cm * 17 cm * 6 cm
Gewicht 2,43 kg

C(x) 2 mal 2,2 µF
C(y) 2 mal 47 nF
R 330 kOhm

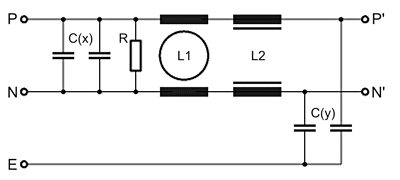

L1 2 mal 6 mH
L2) 2 mal 40 µH

Bei L1 handelt es sich um eine stromkompensierte Drossel, d.h. die beiden Wicklungen sind so auf dem Kern angeordnet das sich die durch die Nutzströme erzeugten magnetischen Flüsse im Kern gegenseitig aufheben und die Induktivität nur für asymmetrische Störströme wirksam ist.

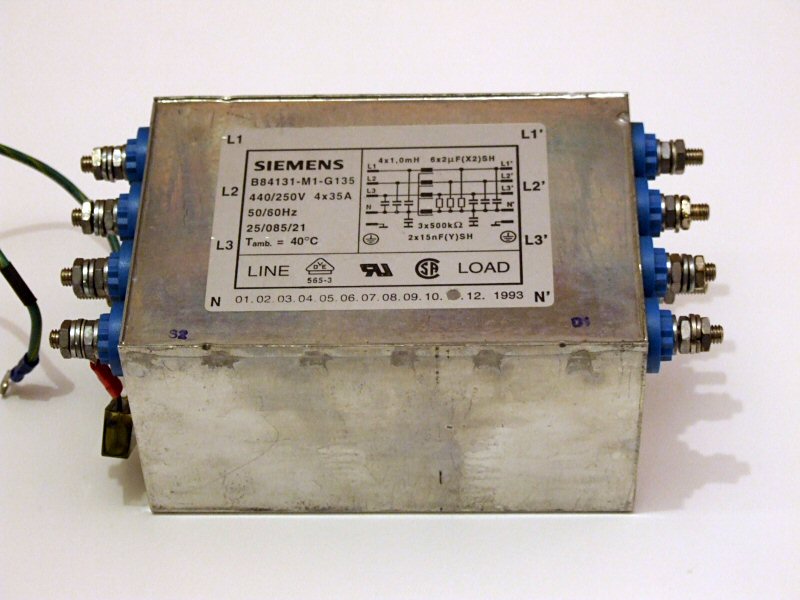

35 A

Hersteller Siemens
Typ B84131-M1-G135
Spannung 440/250 V, 50/60 Hz
Stromstärke 4 mal 35 A
Kontakte M6
Maße (H, B, T) 8 cm * 15 cm * 10 cm
Gewicht ca. 3 kg

C(x) 6 mal 2 µF
C(y) 2 mal 15 nF
R 3 mal 500 kOhm
L 4 mal 1,0 mH

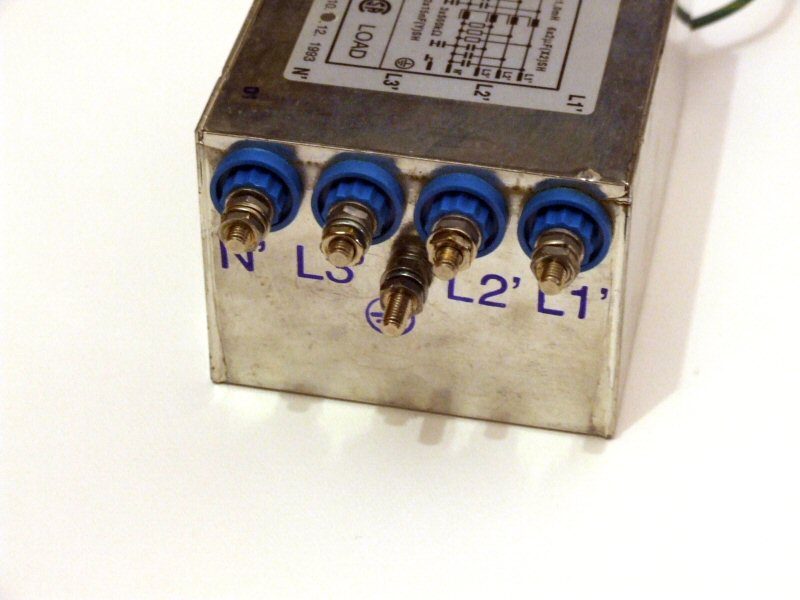

Zur Befestigung hat der Netzfilter auf der Unterseite 4 M5 Gewindehülsen. Auf der "Line" Seite ist zusätzlich ein 0,047 µF Kondensator (Y) zwischen N und PE montiert.
