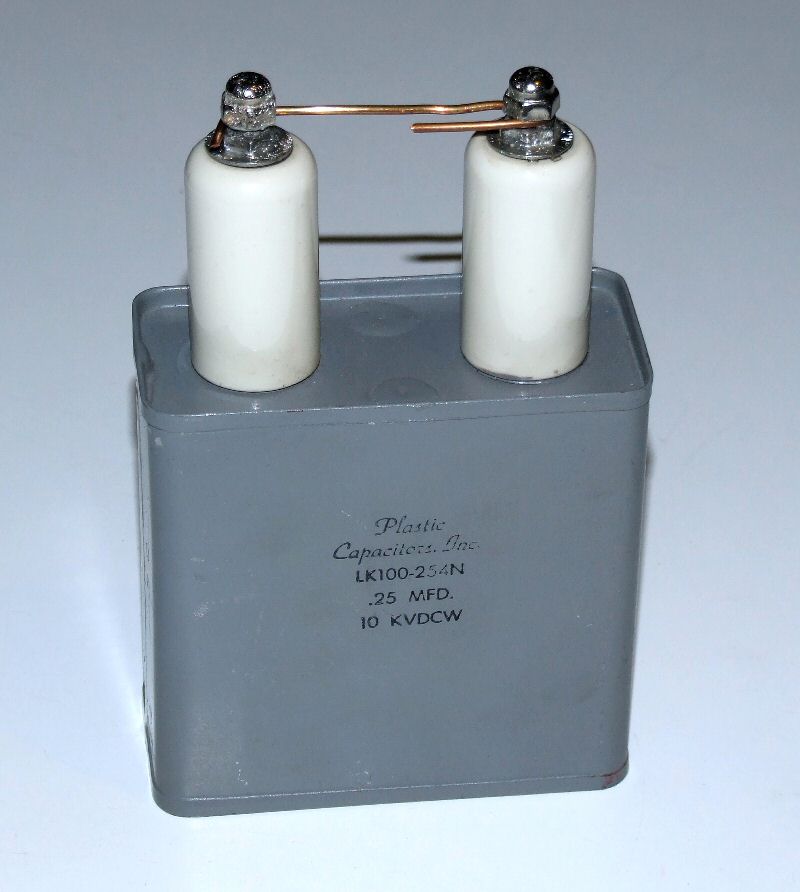

Diesen Kondensator habe ich zum Beispiel für meine Blitzlampen benutzt.
| Hersteller | Plastic Capacitors, Inc. |
| Typ | LK100-254N |
| Kapazität | 0,25 µF |
| Kapazität gemessen | 0,251 µF |
| Spannung | 10 kV DC W |
| max. Energie | 12,5 J |
| Kontakte (Gewinde) | M 5 |
| Maße (B * H * T) | 9,5 * 15,0 * 4,5 cm |

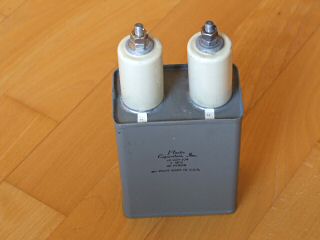

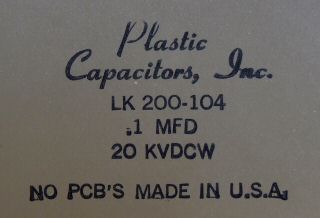

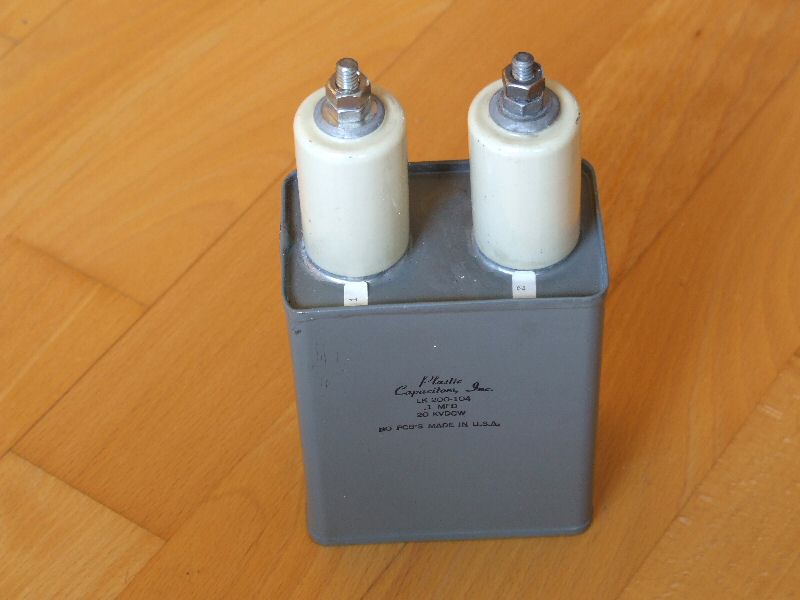

Der nächste Kondensator vom gleichen Hersteller ist schon deutlich größer.
| Hersteller | Plastic Capacitors, Inc. |
| Typ | LK200-104 |
| Kapazität | 0,1 µF |
| Kapazität gemessen | 100,5 nF |
| Spannung | 20 kV DC W |
| max. Energie | 20 J |
| Kontakte (Gewinde) | 1/4´´ ? |
| Maße (B * H * T) | 9,5 * 19,0 * 5,6 cm |
Das Gewinde konnte nicht identifiziert werden, der Durchmesser liegt zwischen M6 und M8. Wahrscheinlich ist es ein
Zollgewinde (1/4´´).
Die Baureihe LK ist als DC Filtering Capacitor gedacht.

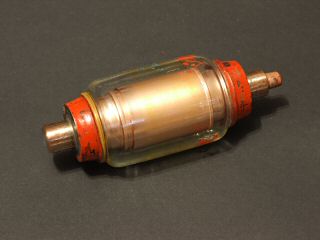

Beim nächsten Kondensator handelt es sich um einen Vakuumkondensator. Diese Kondensatoren werden in der Hochfrequenztechnik verwendet.
| Hersteller | Jennings Technology ? |
| Typ | ? |
| Kapazität | 250 pF |
| Kapazität gemessen | 261 pF |
| Spannung | 30 kV |
| max. Energie | 0,11 J |
| Durchmesser Kontakte | 20,4 mm |
| Durchmesser | 64 mm |
| Länge | 170 mm |
Leider ist die Beschriftung nicht mehr lesbar. Nach der aktuellen Produktliste von Jennings könnte es sich um den Typ CKT-250-0030 handeln.
| Typ | CKT-250-0030 |
| Kapazität | 250 pF |
| Working Voltage | 20 kV |
| Test Voltage | 30 kV |
| Current Amps (RMS) | max. 100 A |
| Diameter | 67,5 mm |
| Length | 165.1 mm |
Mit diesem Kondensator habe ich einen Selbstversuch gemacht, ihn mit Obit 7 auf ca. 9300 V aufgeladen und mit zwei Fingern kurzgeschlossen. Es zuckt ein wenig tut aber nicht richtig weh. Das ist bei einer Energie von ca. 11 mJ auch nicht zu erwarten. Mit den größeren Kondensatoren wäre so ein Versuch Lebensgefährlich.

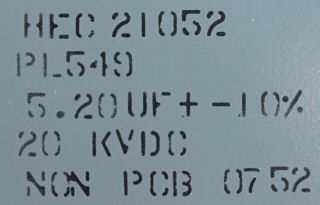

Der nächste Kondensator ist bisher mein Größter.
| Hersteller | ? |
| Typ | HEC 21052 |
| Kapazität | 5,20 µF |
| Kapazität gemessen | 5,25 µF |
| Spannung | 20 kV DC W |
| max. Energie | 1040 J |
| Kontakte (Gewinde) | M 12 |
| Maße (B * H * T) | 34,5 * 42,0 * 17,7 cm |
| Gewicht | ca. 28 kg |
Von diesem Kondensator habe ich das Volumen berechnet, auf der der Basis des Metallgehäuses ohne Isolatoren (34,5 * 27,7 * 17,7 cm). Das Volumen beträgt 16915 cm3 bzw. 16,9 L. Das sind 3,25 L pro µF Kapazität.
Diesen Wert habe ich mit dem 0,1 µF 20 kV Kondensator verglichen. Sein Volumen (9,5 * 11,3 * 5,6 cm) beträgt 601 cm3 bzw. 0,60 L. Das sind 6,01 L pro µF Kapazität.

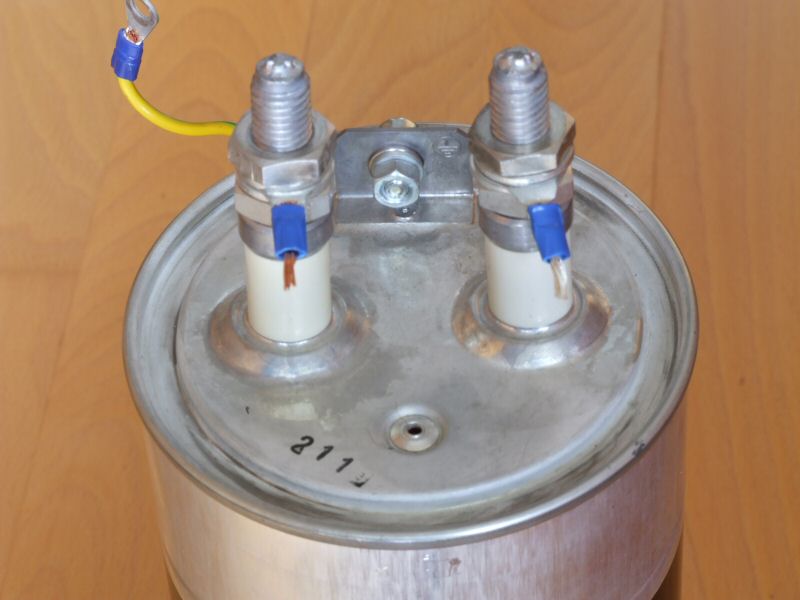

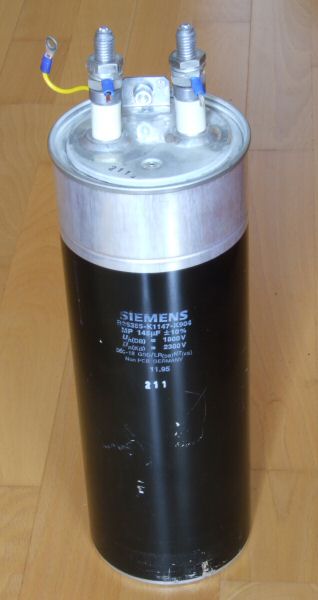

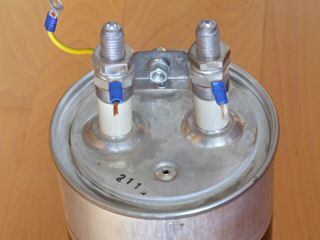

Der nächste MP Kondensator hat zwar mit 1800 V keine besonders hohe Betriebsspannung aber mit 145 µF eine hohe Kapazität. Er ist PCB frei.
| Hersteller | Siemens |
| Typ | R 25355-K1147-K904 |
| Kapazität | 145 µF |
| Kapazität gemessen | 140 µF |
| Spannung (DB) | 1800 V |
| Spannung (KB) | 2300 V |
| max. Energie (DB) | 235 J |
| Kontakte (Gewinde) | M 12 |
| Durchmesser | 11,6 cm |
| Höhe | 33,5 cm |
| Gewicht | ca. 4 kg |

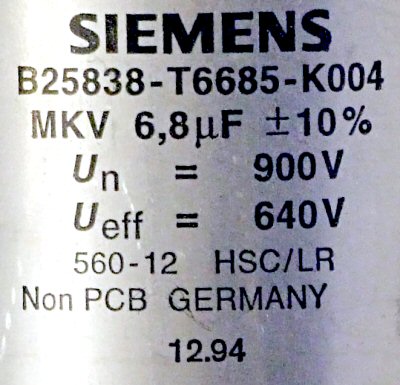

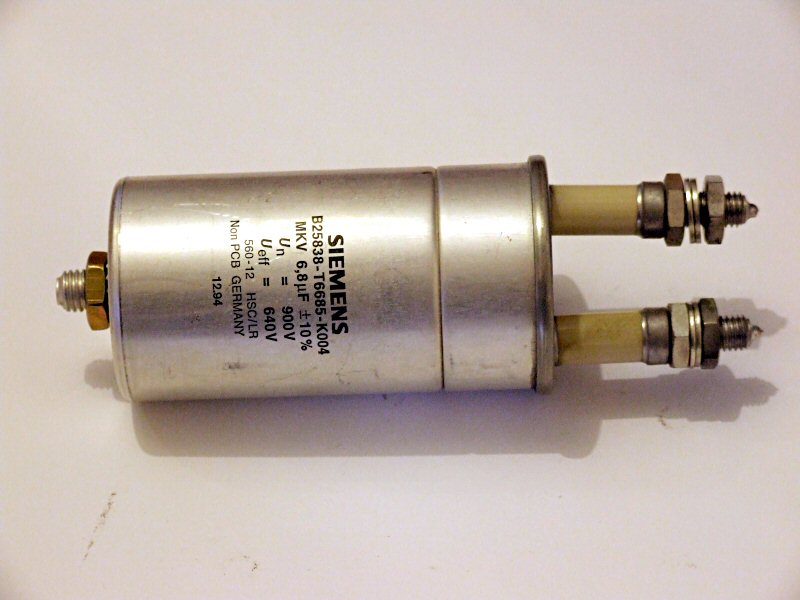

Diesen MKV Kondensator von Siemens habe ich extra für meine 135 Watt SOX Lampe angeschafft. Er ist PCB frei.
| Hersteller | Siemens |
| Typ | B25838-T6685-K004 |
| Kapazität | 6,8 µF |
| Kapazität gemessen | 6,67 µF |
| Spannung Un | 900 V |
| Spannung Ueff | 640 V |
| max. Energie (Un) | 2,75 J |
| Kontakte (Gewinde) | M 10 |
| Durchmesser | 60 mm |
| Höhe | 170 mm |
|
