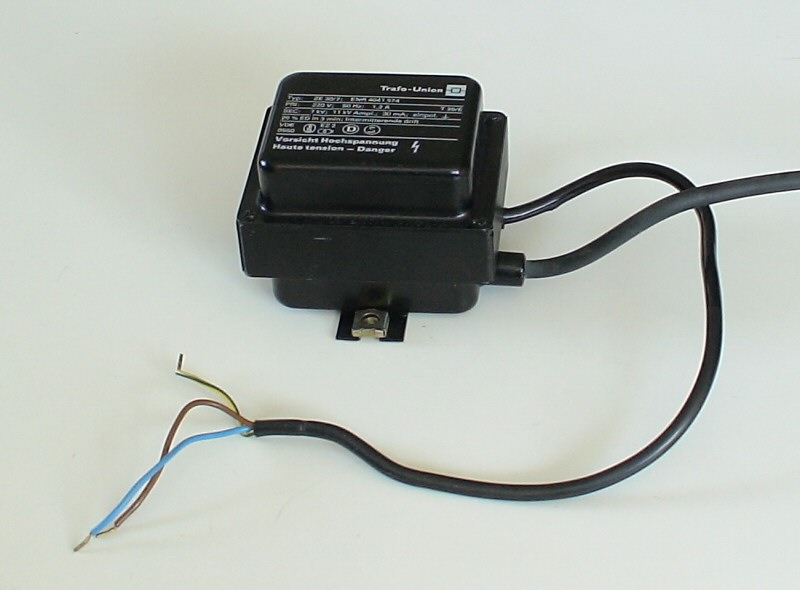

Dieser Zündtrafo ist nicht Mittelpunktgeerdet und hat nur einen Hochspannungsausgang.

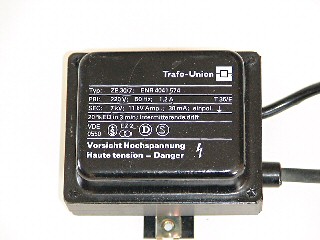

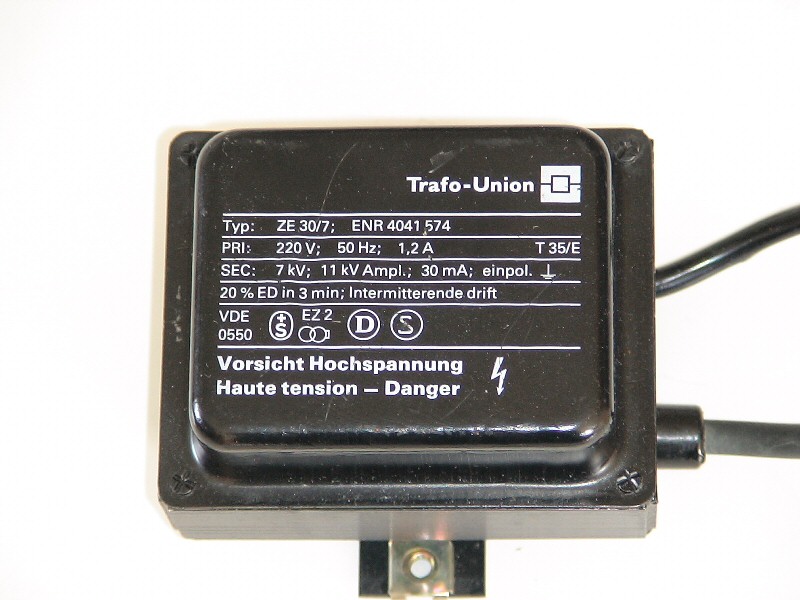

Hersteller | Trafo-Union |
Typ | ZE 30/7, ENR 4041 574 |
Primär | 220 V, 1,2 A, 50 Hz |
Sekundär | 7 kV, 11 kV Ampl., 30 mA, einpolig |
Einschaltzeit | 20 % ED in 3 min |
Primärspannung | 235,0 V |
Sekundärspannung | 5,98 kV |

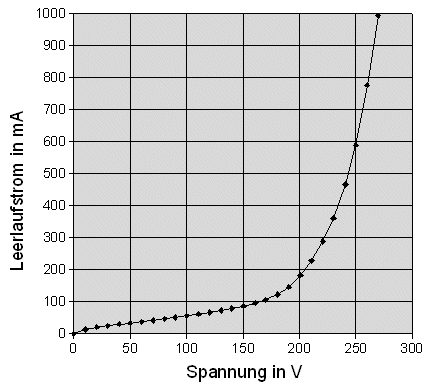

Leerlaufstrom | 404 mA |
Kurzschlußstrom | 1,33 A |

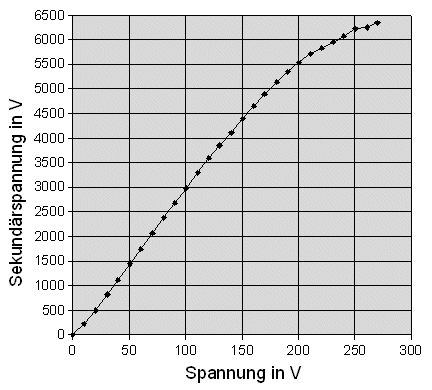

Mit knapp 6 kV ist der Trafo eher eine Enttäuschung.
Ab 200 V ist die Kurve nicht mehr linear.
