Omnilux 75 Watt Doppelwendel
|
[zurück] | Omnilux 75 Watt Doppelwendel |
[vor] | |
Die technischen Daten stammen aus dem beiliegenden Datenblatt.
| Hersteller | Omnilux |
| Typ | 75 Watt Doppelwendel |
| Artikelnummer | 85010150 |
| Preis | ca. 15 Euro |
| Höhe | 65 mm |
| Breite | 24 mm |
| Durchmesser Röhre | 6,4 mm |
| Spannung | 230 V AC, 50 Hz |
| Nennleistung | 75 Watt |
| Sockel | 3 pin triangular |
| Lebensdauer | ca. 1000000 Blitze |

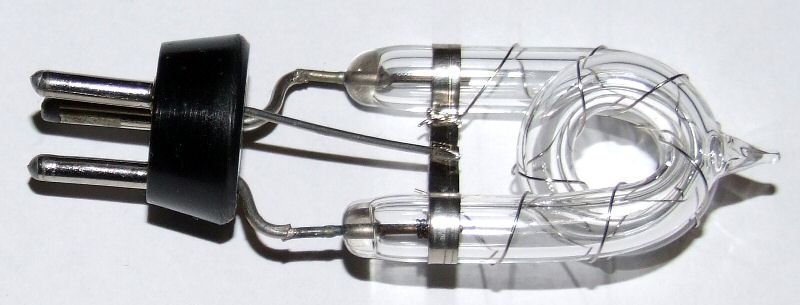

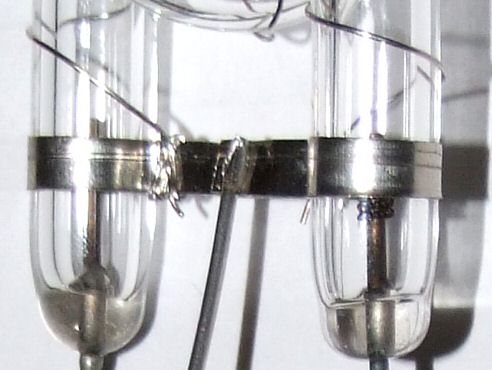

Nur die rechte Elektrode ist mit Draht umwickelt.

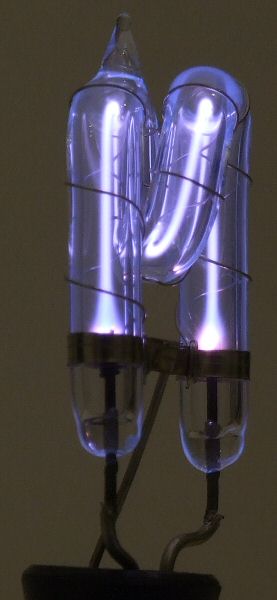

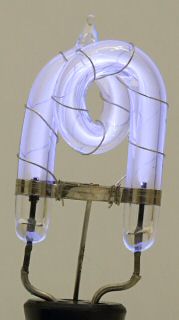

Um in der Blitzröhre einen Lichtbogen zu erzeugen habe ich sie an meinen Neontrafo 4 mit 6 kV angeschlossen. Zur Strombegrenzung habe ich einen 240 kOhm Lastwiderstand zwischen Blitzröhre und Neontrafo geschaltet.
ISO 100, Blende 5, 1/10 sec
ISO 100, Blende 5, 1/10 sec

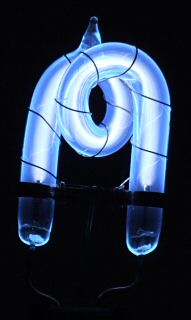

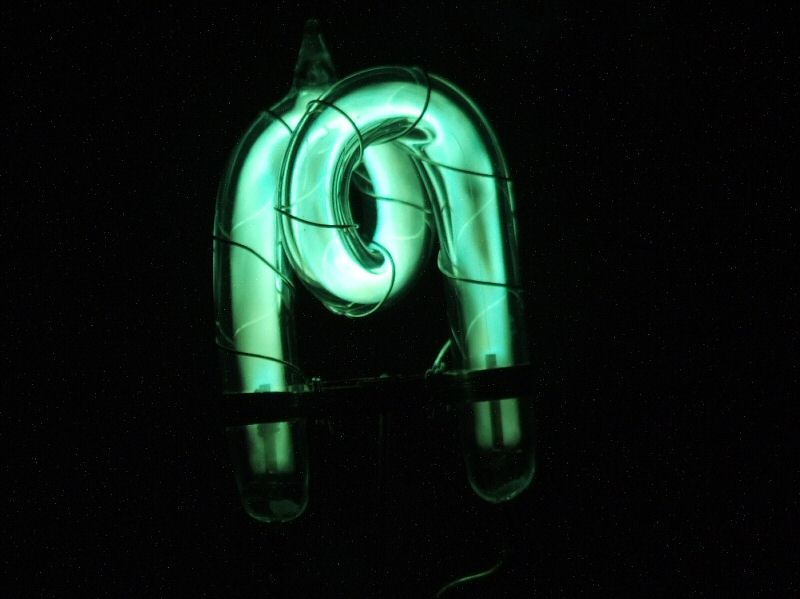

Um den Strom zu reduzieren habe ich den 240 kOhm Lastwiderstand gegen einen 20 MOhm Widerstand getauscht.
ISO 100, Blende 5, 2 sec
ISO 100, Blende 5.5, 1/2 sec
Die Fotos habe ich mit einer Fuji Finepix S9600 gemacht.

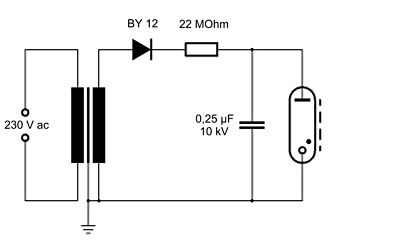

Um die Lampe zum Blitzen zu bringen habe ich sie wie meine 45 Watt Lampe an einen 10 kV Kondensator (0,25 µF) angeschlossen den ich mit einem 7 kV Obit geladen habe.

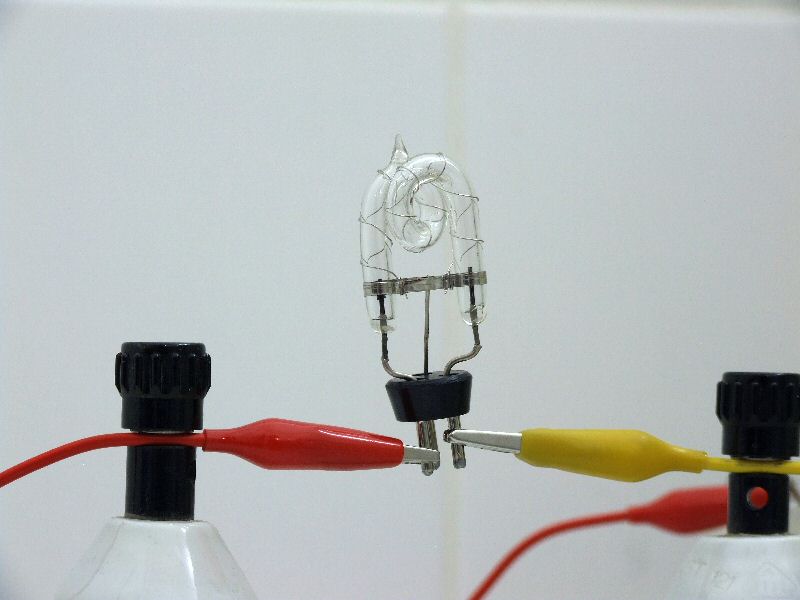

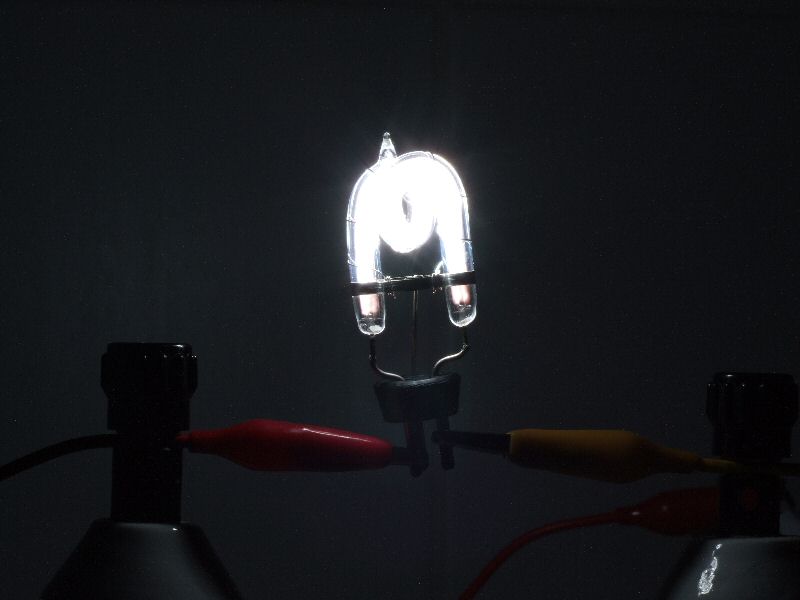

Die beiden nächsten Fotos zeugen den Aufbau und den Blitz bei Blende 11 und ISO 80.

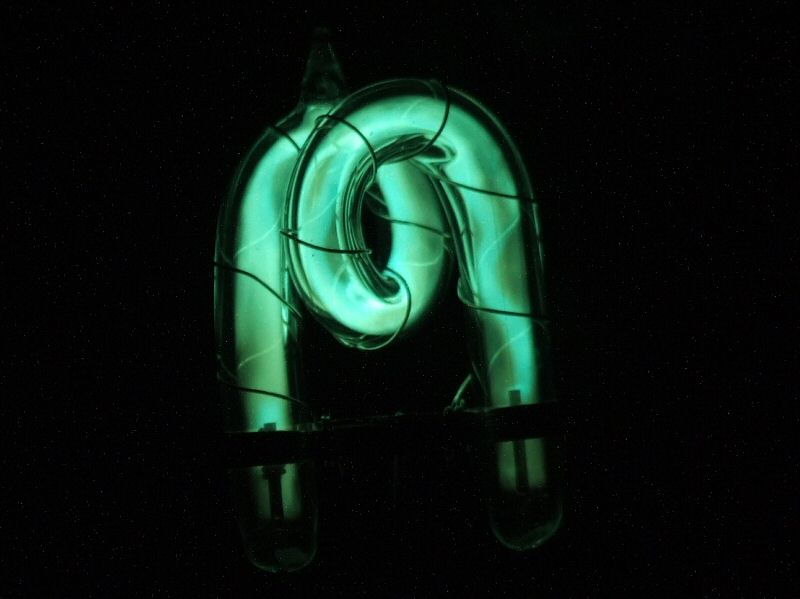

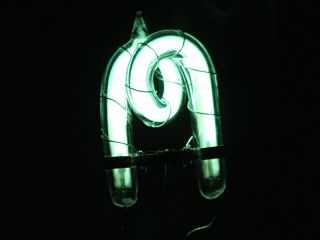

Die nächsten Fotos wurden durch ein Schweißschild (Athermal 8 A1) aufgenommen (ISO 80, Blende 4). Die Intensität schwankt sehr stark, wahrscheinlich zündet der Blitz nicht immer bei der gleichen Spannung.
|
