Heimann JG 7905 EA 11

[vor]

Um die Blitzröhre einmal unter annähernd Nennbedingungen zu betreiben habe ich aus kleinen Elkos eine Capbank gebaut. Um sie auf 1500 V zu laden würde ein MOT mit dem Regeltrafo verwendet. Die Energie beträgt 28 J.
Gezündet wurde mit einem Piezo Zündelement von Conrad Electronic. Die Zündspannung beträgt ca. 15 kV.

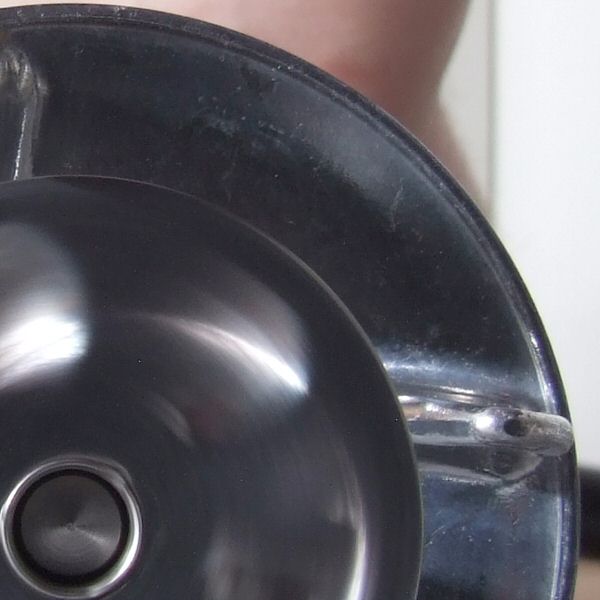

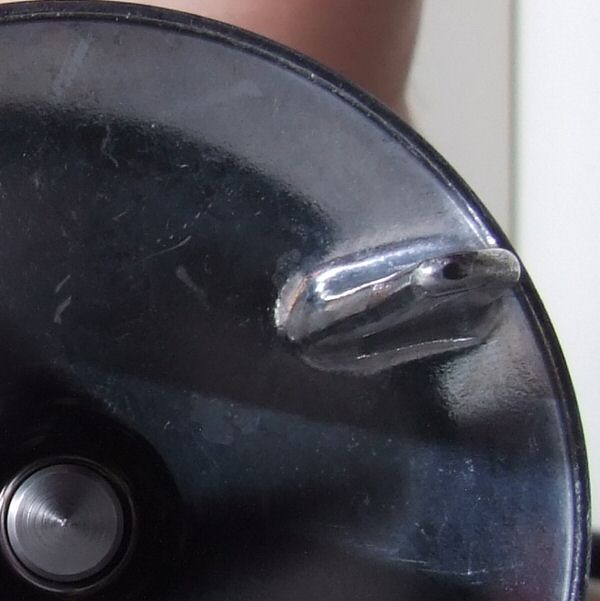

Um die Länge des Blitzes beurteilen zu können habe ich meinen Stabmixer aus der Küche benutzt den ich auch schon bei der EG&G Blitzröhre verwendet habe. Die Drehzahl beträgt nach Herstellerangaben ca. 17000 min^-1.

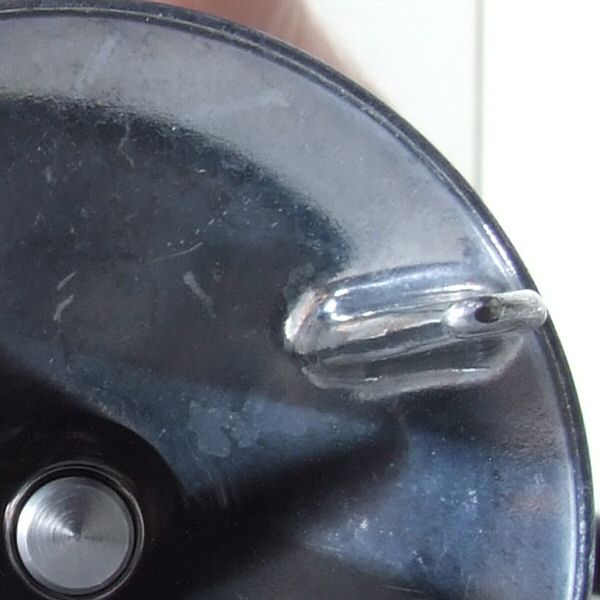

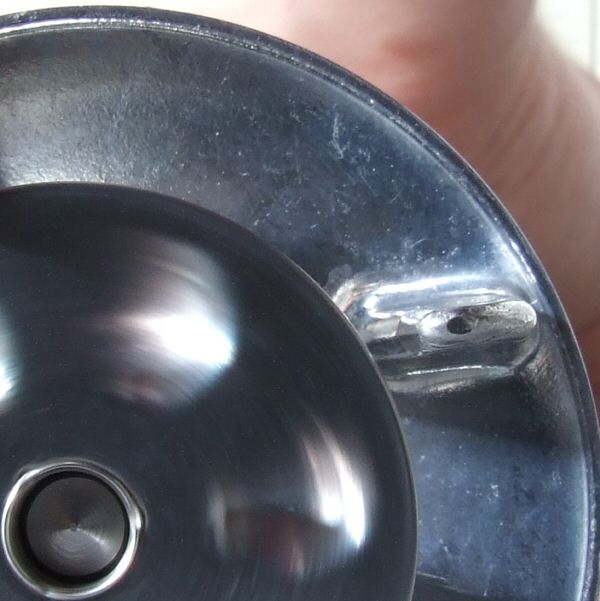

Für den zweiten Versuch habe ich einen Impulskondensator von der Firma Maxwell verwendet. Er wurde ebenfalls auf 1500 V geladen. Die Energie beträgt 36 J.

Der Blitz mit dem Impulskondensator ist etwas kürzer als der Blitz mit den Elkos.
