3.3.18. Mikrowellentrafo 18

 [vor]

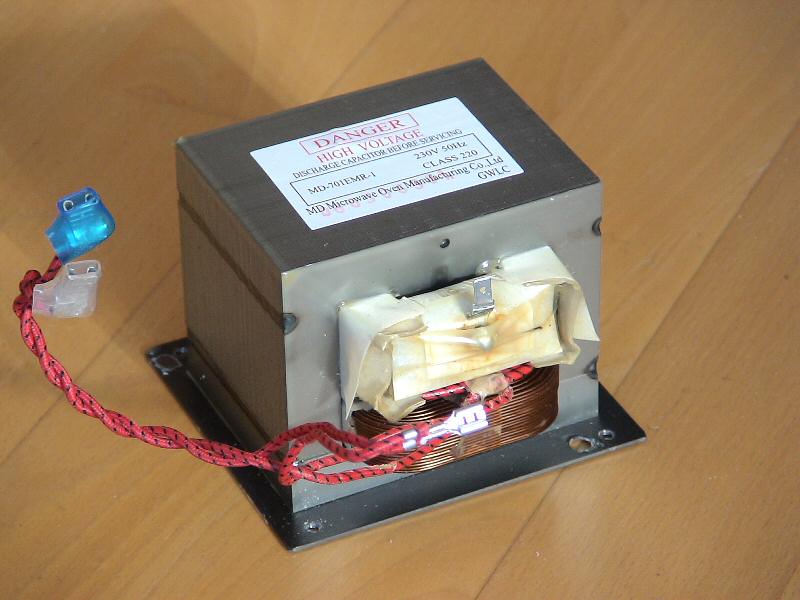

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller MDA
Typ MW17M70G-AU
Nennspannung 230 V
Nennaufnahme 1150 Watt
HF Leistung 700 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung V
Leerlaufstrom A
Kurzschlußstrom bei 100 V A
Induktivität Primärspule 167 mH (120 Hz)
Induktivität Primärspule 53 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 9,0 * 7,5 * 7,0 cm
