3.3.17. Mikrowellentrafo 17

[vor]

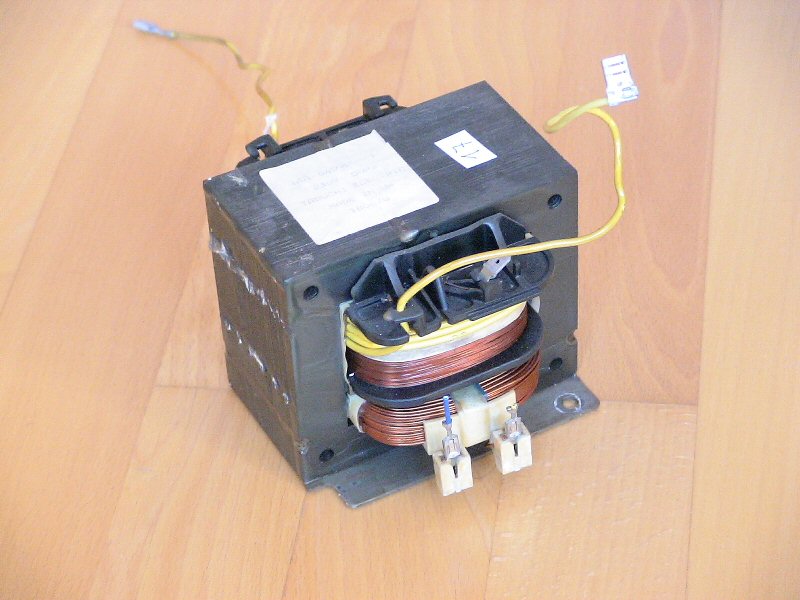

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Quelle
Typ Privileg 9023 G
Nennspannung 230 V
Nennaufnahme 1500 Watt
HF Leistung ? Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung V
Leerlaufstrom A
Kurzschlußstrom bei 100 V A
Induktivität Primärspule 176 mH (120 Hz)
Induktivität Primärspule 39 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 11,5 * 9,6 * 6,5 cm
