3.7.13. Impuls Hochspannungskondensatoren
|
[zurück] | 3.7.13. Impuls Hochspannungskondensatoren |
[vor] | |
Die Kondensatoren auf dieser Seite stammen hauptsächlich aus medizinischen Defibrillatoren. Sie sind für moderate Pulsentladungen konzipiert, d.h. je nach Bauart für einen maximalen Peakstrom von 200 - 400 A. Stärkere Impulsbelastungen wie Drahtexplosionen oder Can-Crushing wirken sich dann negativ auf die Lebensdauer aus.

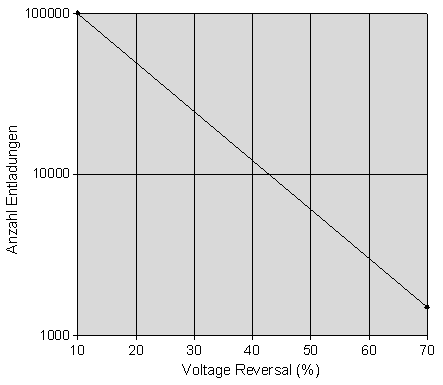

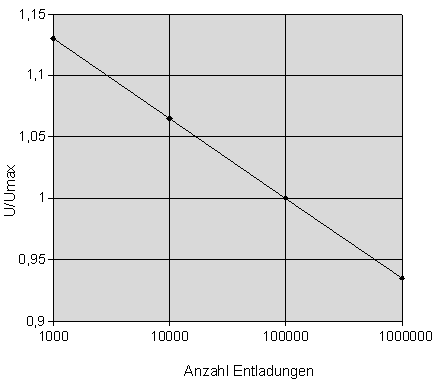

Die Lebensdauer der Kondensatoren hängt auch von der Höhe der Spannung (im Verhältnis zur Maximal- bzw. Nominalspannung) und von der Höhe der Voltage Reversal ab. Die Daten für die beiden folgenden Diagramme stammen aus einer Publikation der Firma Thomson-CSF.
Solche Kondensatoren gibt es z.B. von den Firmen
| General Atomics Energy Products | |
| General Electric Company | |
| Aerovox Corp. | |
| Maxwell | |
| CSI Capacitors |

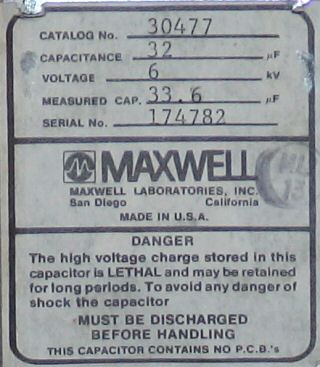

Die beiden Kondensatoren von der Firma Maxwell stammen aus medizinischen Defibrillatoren.
| Hersteller | Maxwell |
| Typ | 30477 |
| Kapazität | 32 µF |
| Spannung | 6 kV |
| gespeicherte Energie | 576 J |
| Maße (B, H, T) | 82 mm, 175 mm, 96 mm |

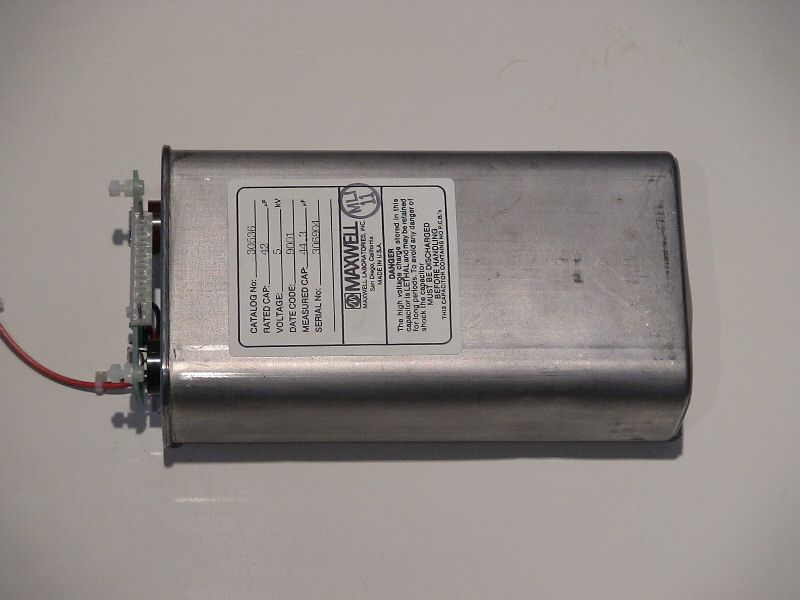

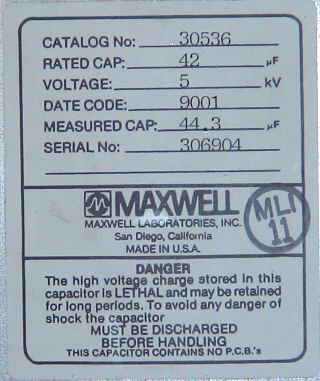

| Hersteller | Maxwell |
| Typ | 30536 |
| Kapazität | 42 µF |
| Spannung | 5 kV |
| gespeicherte Energie | 525 J |
| Maße (B, H, T) | 96 mm, 175 mm, 58 mm |

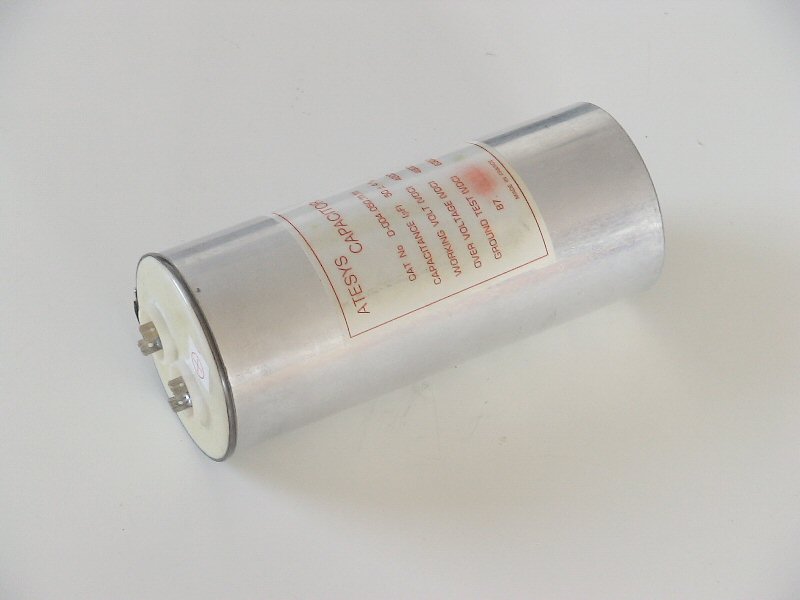

Dieser Kondensator von der Firma Atesys stammt aus einem medizinischen Defibrillator.
| Hersteller | Atesys |
| Typ | D-004.050.11.11 |
| Kapazität | 50 µF |
| Spannung | 4,2 kV |
| gespeicherte Energie | 441 J |
| Höhe | 178 mm |
| Durchmesser | 75 mm |

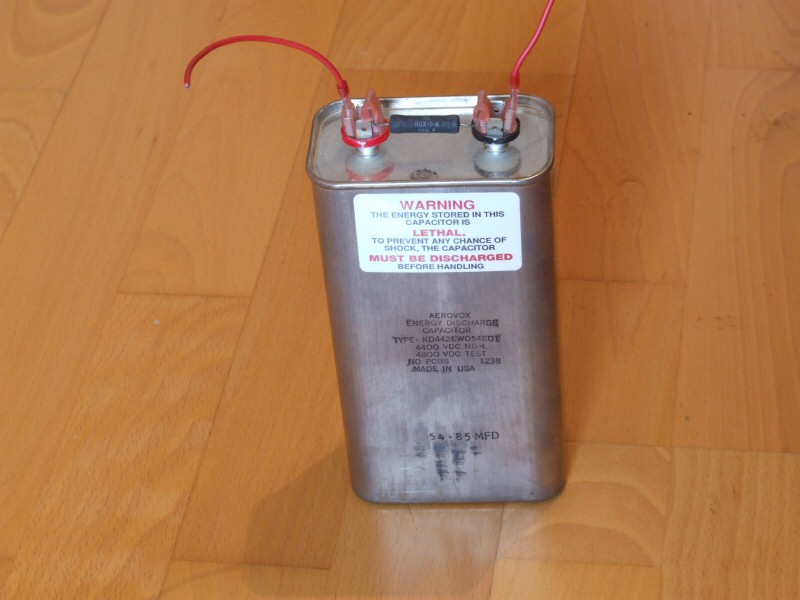

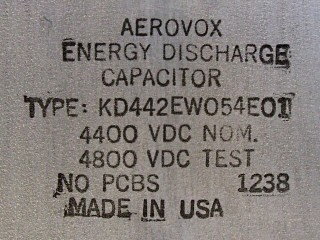

Dieser Kondensator von der Firma Aerovox stammt aus einem medizinischen Defibrillator.
| Hersteller | Aerovox Corp. |
| Typ | KD442EW054EO1 |
| Kapazität | 54 µF |
| Spannung | 4,4 kV |
| gespeicherte Energie | 523 J |
| Maße (B, H, T) | 95 mm, 175 mm, 55 mm |

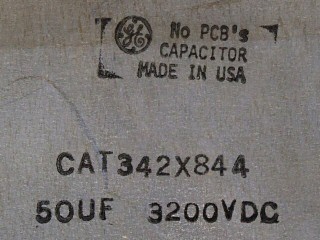

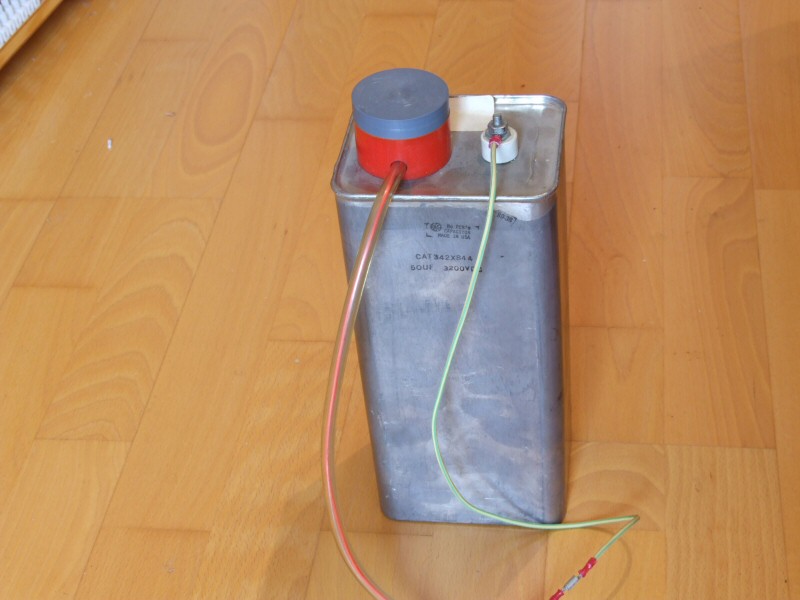

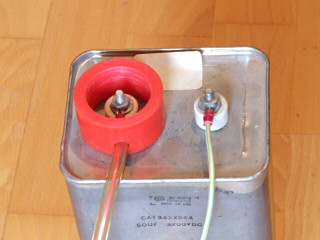

Dieser Kondensator von der Firma GE Energiy stammt aus einem medizinischen Defibrillator. Es handelt sich um ein älteres Modell, die Energiedichte ist deutlich niedriger.
| Hersteller | General Electric Company |
| Typ | CAT342X844 |
| Kapazität | 50 µF |
| Spannung | 3,2 kV |
| gespeicherte Energie | 256 J |
| Gewinde | M5 |
| Maße (B, H, T) | 115 mm, 90 mm, 240 mm |

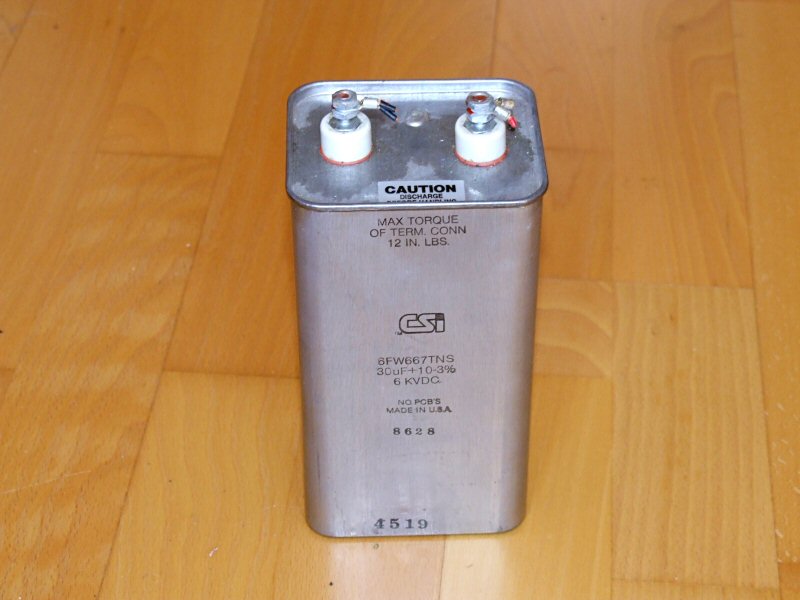

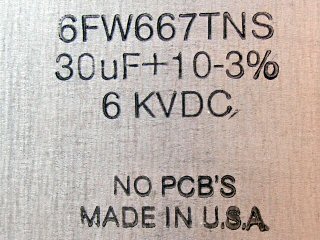

Dieser Kondensator von der Firma CSI stammt aus einem medizinischen Defibrillator.
| Hersteller | CSI Capacitors |
| Typ | 6FW667TNS |
| Kapazität | 30 µF |
| Spannung | 6,0 kV |
| gespeicherte Energie | 540 J |
| Gewinde | M5 |
| Maße (B, H, T) | 97 mm, 175 mm, 82 mm |

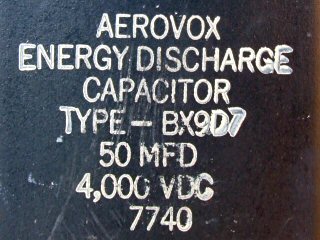

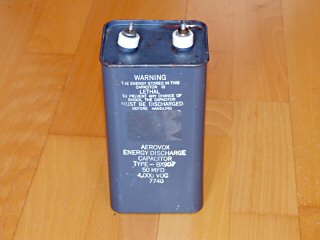

Dieser Kondensator von der Firma Aerovox stammt wahrscheinlich aus einem medizinischen Defibrillator. Er enthält leider keinen Hinweis das er PCB frei ist.
| Hersteller | Aerovox Corp. |
| Typ | BX9D7 |
| Kapazität | 50 µF |
| Spannung | 4,0 kV |
| gespeicherte Energie | 400 J |
| Gewinde | M5 |
| Maße (B, H, T) | 96 mm, 175 mm, 82 mm |

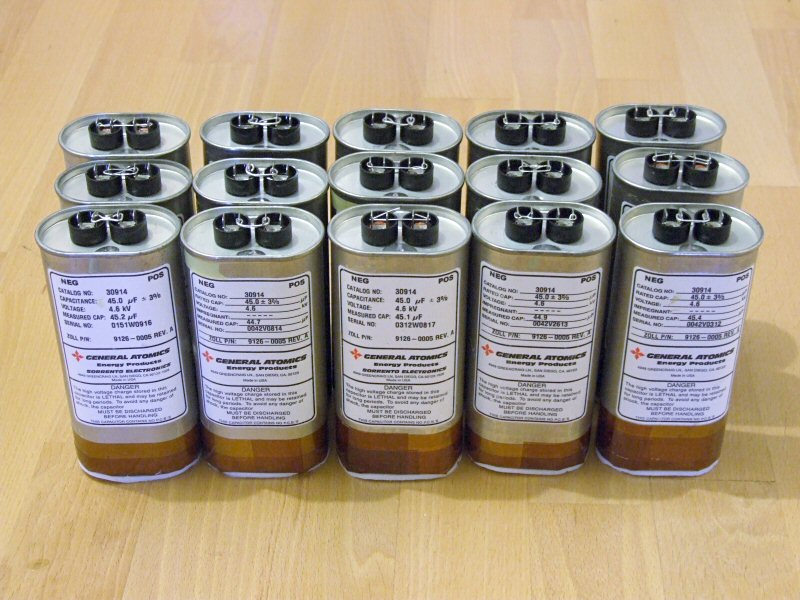

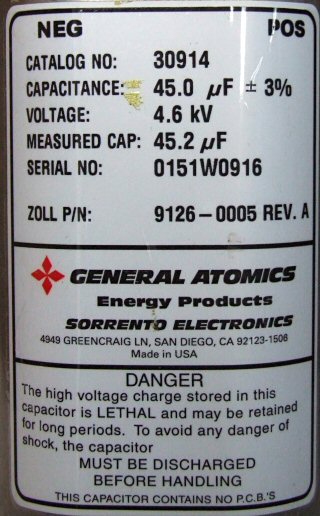

Durch einen glücklichen Umstand bin ich günstig zu diesen Kondensatoren gekommen. Es handelt sich ebenfalls um Kondensatoren aus medizinischen Defibrillatoren.
| Hersteller | General Atomics |
| Typ | 30914 |
| Kapazität | 45 µF |
| Spannung | 4,6 kV |
| gespeicherte Energie | 476 J |
| Anschluß | Flachstecker 6,3 * 0,8 mm |
| Maße (B, H, T) | 70 mm, 155 mm, 45 mm |
|
