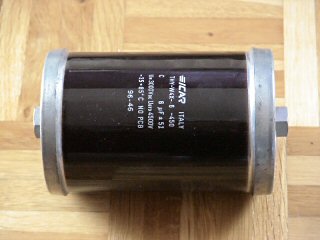

Bei diesem Kondensator handelt es sich um einen Snubber Kondensator für GTO Thyristoren. Er ist zwar nicht für
Impulsentladungen gedacht sollte aber relativ robust sein. Das Gehäuse besteht aus Keramik, die Kappen sind aus Metall. Der
Anschluß erfolgt über ein M8 Gewinde.
| Hersteller |
Icar |
| Typ |
THY-W4X- 6 -450 |
| Kapazität |
6 µF, 5% |
| Kapazität gemessen |
6,1 µF |
| Durchmesser |
96 mm |
| Länge |
163 cm |
| Induktivität |
< 10 nH |
| Innenwiderstand RS |
0,15 mOhm |
| Imax |
150 A |
| IPeak |
6000 A |
| dv/dt |
1000 V/µs |
| UN |
3000 V |
| Urms |
1250 V |
| Umax |
3600 V |
| Voltage Test |
6000 V DC, 10 sec |
| Surge peak voltage US |
4500 V |
