10 mal 68 µF (450 V)

[vor]

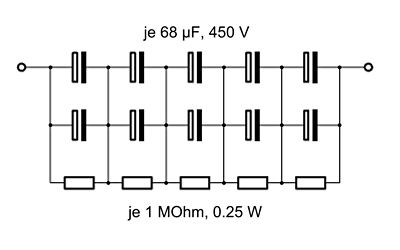

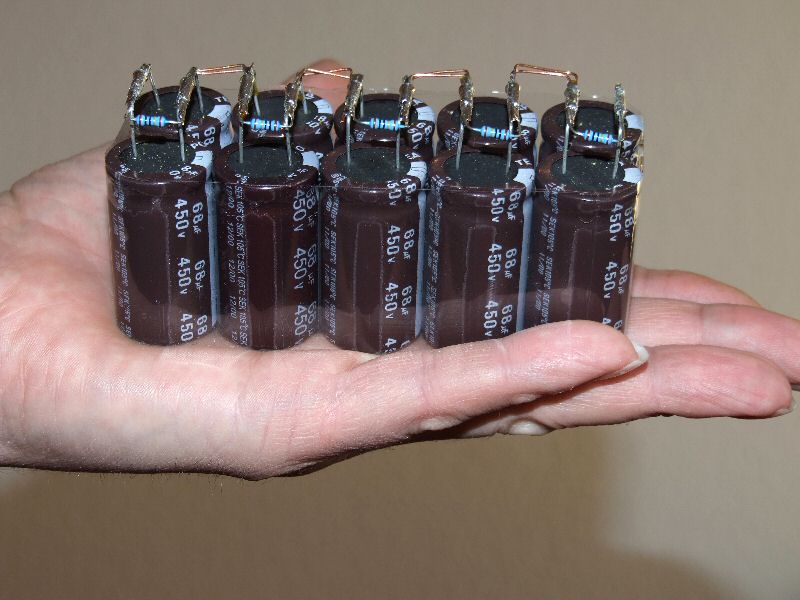

Für die Capbank habe ich 10 Elkos mit 68 µF verbaut. Je 2 parallel und dann 5 in Reihe. Zur gleichmäßigen Verteilung der Spannung wurden 1 MOhm Widerstände verwendet. Sie dienen gleichzeitig auch als Entladewiderstände.

Kapazität theoretisch 27,2 µF
Kapazität gemessen (120 Hz) 25,2 µF
Maximale Spannung 2250 V
Maximale Energie (theor.) 68,9 J

Den ersten Test habe ich mit Netzspannung gemacht und die Capbank über eine Diode (1N4007) und einen 1,5 kOhm Widerstand geladen. Die Entladekurve entsprach aber nicht den theoretische Werten, sie erfolgt schneller als erwartet. Um die Elkos zu konditionieren habe ich sie mehrmals langsamer über einen 200 kOhm Widerstand geladen.

Mit dieser Capbank habe ich meine große Blitzröhre betrieben.
