Diese Capbank habe ich für meine 4000 J Blitzröhre gebaut.

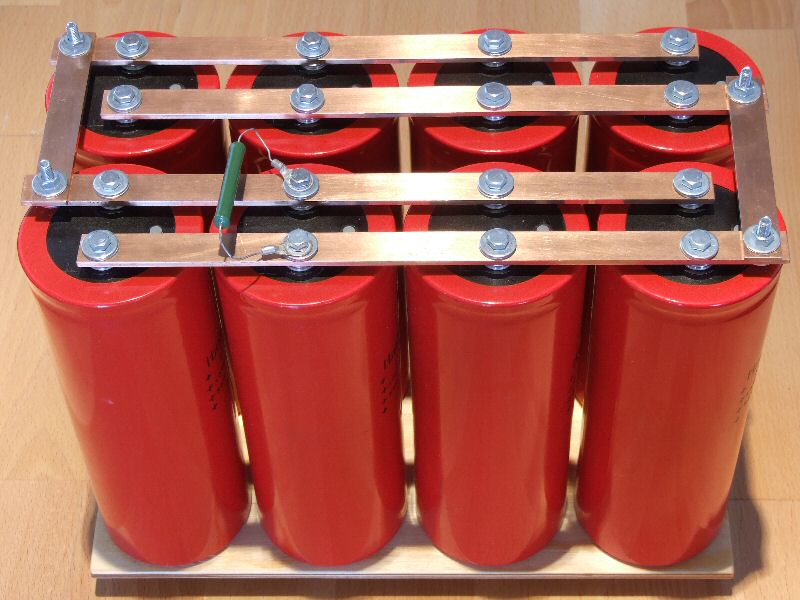

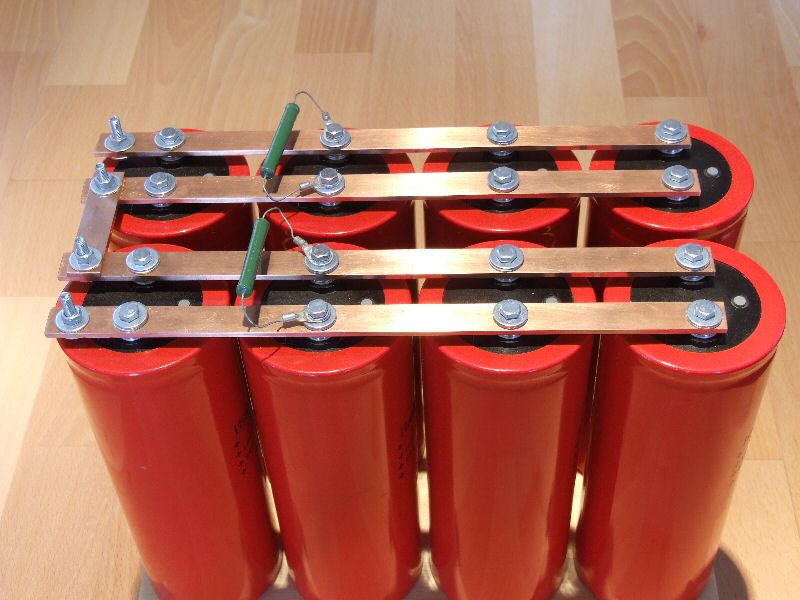

Für die Capbank habe ich 8 Elkos mit 10000 µF verbaut. Die Kondensatoren sind in zwei Reihe mit Kupferschienen verbunden. Dadurch ist eine reine Parallelschaltung und eine kombinierte Parallel- und Reihenschaltung möglich.

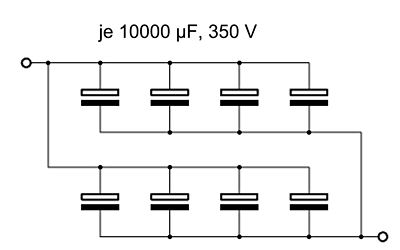

Parallelschaltung
| Kapazität theoretisch | 80000 µF |
| Kapazität gemessen (120 Hz) | µF |
| Maximale Spannung | 350 V |
| Maximale Energie (theor.) | 4900 J |

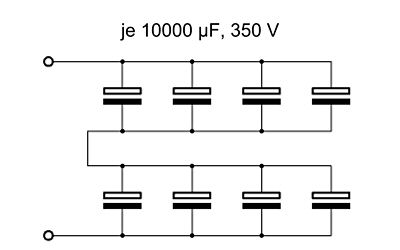

Parallel- und Reihenschaltung
| Kapazität theoretisch | 20000 µF |
| Kapazität gemessen (120 Hz) | µF |
| Maximale Spannung | 700 V |
| Maximale Energie (theor.) | 4900 J |
Stückliste
| Kondensatoren 10000 µF, 350 V | 8 Stück |
| 6 mm Kiefernsperrholz 32 * 16 cm | 1 Stück |
| Kupferschiene 15 * 3 * 285 mm | 4 Stück |
| Kupferschiene 15 * 3 * 100 mm | 2 Stück |
| Kupferschiene 15 * 3 * 65 mm | 1 Stück |
| Widerstand 15 kOhm | 2 Stück |
| Schrauben M5 * 16 mm | 16 Stück |
| Schrauben M5 * 20 mm | 4 Stück |
| M5 Karosseriescheiben | 56 Stück |
| M5 Unterlegscheiben 5,3 * 9,0 * 1,0 mm | 4 Stück |
| M12 Kunststoff Hutmuttern | 12 Stück |

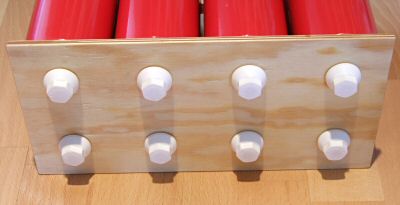

Die Kondensatoren haben unten ein M12 Gewinde und sind mit der Bodenplatte verschraubt.
|
