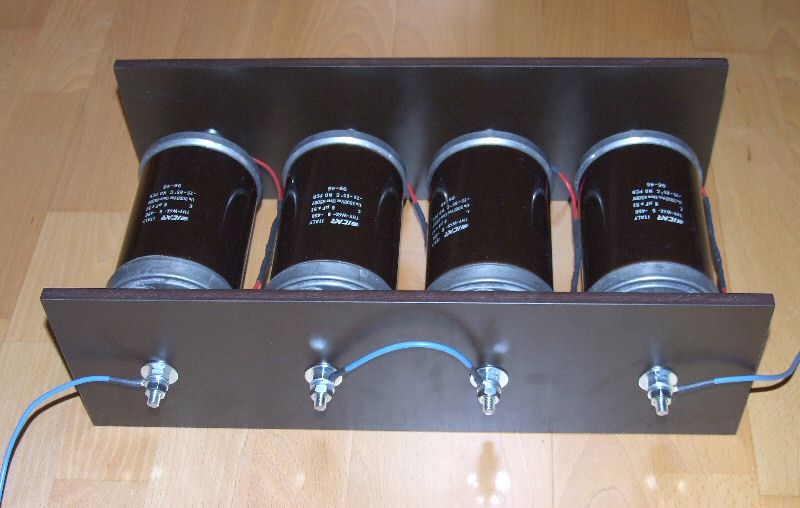

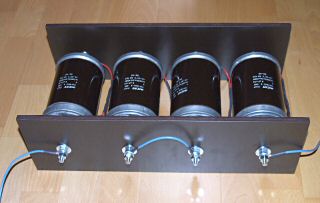

Aus meinen 6 µF Hochspannungskondensatoren habe ich eine Capbank aufgebaut. Die Kondensatoren sind über 8 mm Gewindestangen an zwei parallele Hartpapierplatten geschraubt. Dadurch sind die Kontakte der Kondensatoren geschützt und haben keinen Bodenkontakt und das Ganze ist mechanisch stabil.
Es handelt sich um Snubber Kondensatoren für GTO Thyristoren. Sie haben eine sehr niedrige Induktivität (< 10 nH) und einen sehr geringen Innenwiderstand (0,15 mOhm). Sie vertragen einen Peakstrom von 6000 A.

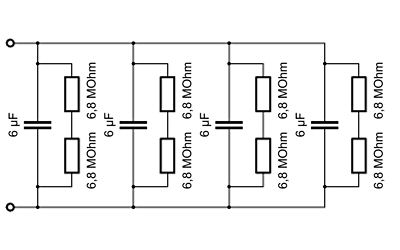

Zu jedem Kondensator sind zwei 6,8 MOhm Widerstände (3,5 kV, 0.5 Watt) als Entladewiderstände parallel geschaltet.
Jeder Widerstand wird maximal mit 0,33 Watt belastet.
Bei einer Reihenschaltung der Kondensatoren sorgen sie für eine
gleichmäßige Spannungsverteilung.
Durch entsprechende Kabelbrücken lassen sich die Kondensatoren parallel oder in Reihe schalten. Die gespeicherte Energie beträgt maximal 108 J.
Parallelschaltung 24 µF 3000 V.
Reihenschaltung 1,5 µF 12000 V.
Mit dieser Capbank habe ich meine große Blitzröhre betrieben.
