Heimann JG 7905 EA 11
|
[zurück] | Heimann JG 7905 EA 11 |
[vor] | |
Ein Datenblatt dieser Röhre habe ich bei PerkinElmer Optoelectronics gefunden.
| Hersteller | Heimann |
| Typ | JG 7905 EA 11 |
| Gesamtlänge | 572 mm |
| Elektrodenabstand | 495 mm |
| Durchmesser Röhre | 10 mm |
| Durchmesser Kontakte | mm |
| Maximale Energie | 200 Ws |
| Minimale Anodenspannung | 1500 V |
| Maximale Anodenspannung | 2200 V |
| Normale Anodenspannung | 2100 V |
| Minimale Triggerspannung | 500 V |
| Triggerkondensator | 0,1 µF |
| Lebensdauer | 10000000 Blitze |
| Wiederholrate | 1,3 sec |

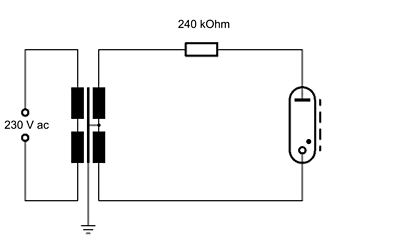

Um in der Blitzröhre Entladungen zu erzeugen habe ich sie an meinen Neontrafo 4 mit 6 kV angeschlossen. Zur Strombegrenzung habe ich einen 240 kOhm Lastwiderstand zwischen Blitzröhre und Neontrafo geschaltet.
Die Fotos habe ich mit einer Fuji Finepix S9600 gemacht. Zuerst ein paar Einzelblitze (ISO 100, Blende 4, 1/10 sec).
Zum Schluß ein paar Aufnahmen mit längerer Belichtungszeit.
ISO 100, Blende 4, 1 sec
ISO 100, Blende 4, 1 sec
ISO 100, Blende 6.4, 10 sec

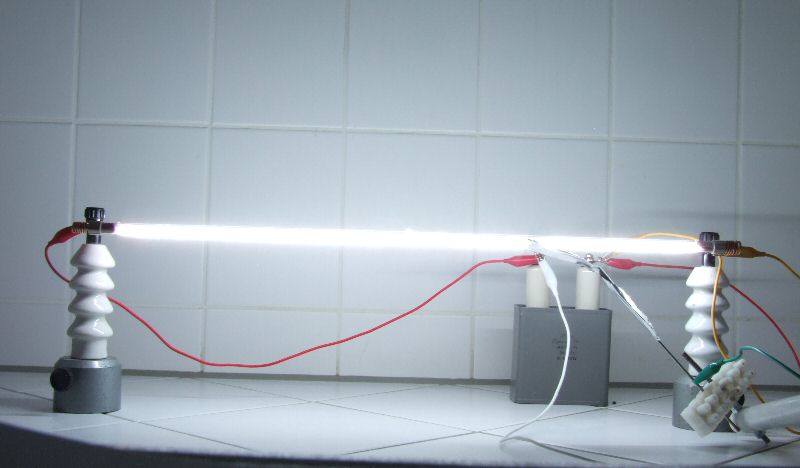

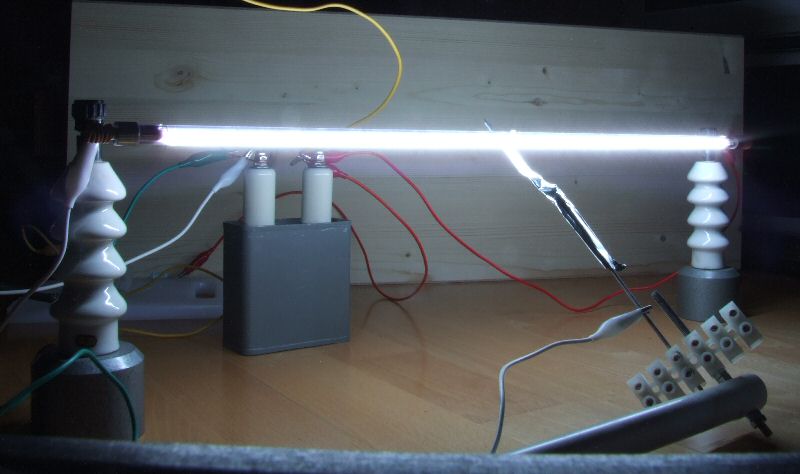

Um der Lampe auch einmal einen Blitz zu entlocken habe ich sie an einen 10 kV Kondensator (0,25 µF) angeschlossen den ich mit einem 7 kV Obit geladen habe. Bei ca. 9 kV ist die Durchbruchspannung der Röhre überschritten und der Kondensator entläd sich in einem Blitz. Nach einigen Blitzen zündet die Lampe aber nicht mehr zuverlässig, wahrscheinlich weil der Druck in der Lampe durch Erwärmung ansteigt. Wird aber der Draht der Zündelektrode geerdet löst der Blitz zuverlässig aus.
Die weiteren Versuche habe ich in meine Dunkelkammer (Badezimmer) verlagert.
Die folgende Aufnahme zeigt die Röhre in 3 Varianten aus der gleichen Kameraperspektive. Links mit normaler Beleuchtung. In der Mitte der Blitz (Iso 80, Blende 11). Rechts wurde der Blitz durch ein Schweißschild (Athermal 8 A1) aufgenommen (ISO 80, Blende 5,6).
|
