Mit einem Motstack aus Mot 18 und Mot 19 habe ich verschiedene Drosseln als induktiven Ballast ausprobiert. Die beiden identischen Mots stammen aus einer Mikrowelle mit 700 W Mikrowellenleistung.
Durch Kombination verschiedener Drosseln ließen sich folgende Induktivitätswerte erzeugen. Die Induktivität habe ich mit dem LCR Meter bei 120 Hz gemessen.
Induktivität | Drossel |
2,50 mH | Drossel 3 |
3,78 mH | Drossel 3 |
5,34 mH | Drossel 3 |
9,30 mH | Drossel 3 |
35,0 mH | Drossel 2 |
56,0 mH | Drossel 8 |
116 mH | Drossel 8 |
225 mH | Drossel 8 |

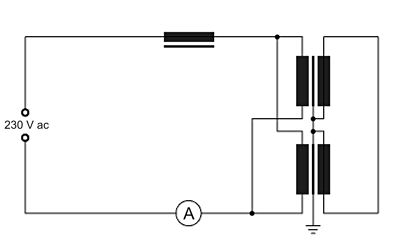

Die Drossel wurde in Reihe zur Primärspule geschaltet, die Schaltung wurde direkt mit Netzspannung betrieben. Der Strom wurde mit dem Zangenamperemeter gemessen. Die Sekundärspannung wurde mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen.

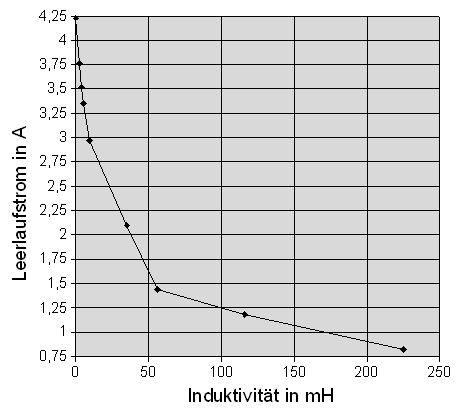

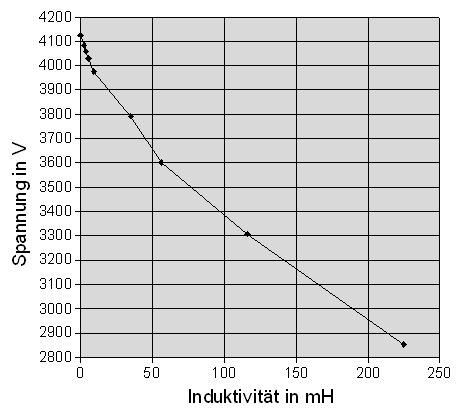

Gemessen wurde der Leerlaufstrom und die Spannung am Ausgang der Trafos.
Induktivität | IO | V |
0 mH | 4,23 A | 4126 V |
2,50 mH | 3,76 A | 4084 V |
3,78 mH | 3,52 A | 4060 V |
5,34 mH | 3,35 A | 4030 V |
9,30 mH | 2,97 A | 3976 V |
35,0 mH | 2,10 A | 3793 V |
56,0 mH | 1,44 A | 3601 V |
116 mH | 1,18 A | 3307 V |
225 mH | 0,82 A | 2853 V |

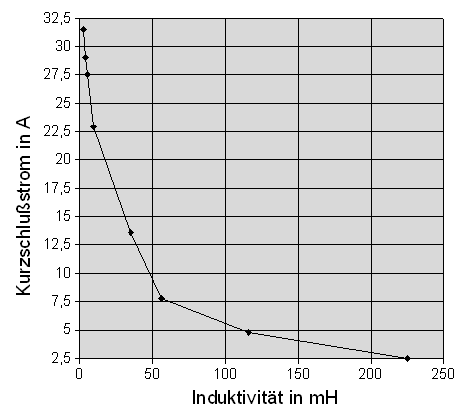

Nach dem Kurzschließen der Sekundärwicklungen wurde noch der Kurzschlußstrom gemessen.
Induktivität | IKurz |
2,50 mH | 31,5 A |
3,78 mH | 29,0 A |
5,34 mH | 27,5 A |
9,30 mH | 22,9 A |
35,0 mH | 13,6 A |
56,0 mH | 7,80 A |
116 mH | 4,78 A |
225 mH | 2,50 A |
Bei den hohen Strömen werden die Mots sehr schnell heiß, kein Wunder bei einer Leistungsaufnahme von über 7 kW.
Zusätzlich habe ich bei jeder Einstellung noch Lichtbögen gezogen. Bei den hohen Induktivitäten werden sie erwartungsgemäß sehr kurz. Die Länge der Lichtbögen wurde nur grob nach Augenmaß geschätzt.
Induktivität | Lichtbogenlänge |
2,50 mH | ca. 15 cm |
3,78 mH | ca. 15 cm |
5,34 mH | ca. 12 - 15 cm |
9,30 mH | ca. 12 - 13 cm |
35,0 mH | ca. 10 - 12 cm |
56,0 mH | ca. 5 cm |
116 mH | ca. 1 cm |
225 mH | ca. 0,5 cm |
Mit einem Motstack aus 2 Mots funktioniert es prima. So habe ich die Messungen mit einem Motstack
aus 4 Mots wiederholt. Für diesen Motstack habe ich jeweils 2 Mots antiparallel verschaltet um die doppelte Spannung zu erhalten und diese beiden Paare
dann parallel.
Dabei wurden Mot 2 und Mot 19 kombiniert sowie
Mot 15 und Mot 16. Die folgende Abbildung zeigt den Motstack mit Drossel 2.
Gemessen wurde der Leerlaufstrom und die Spannung am Ausgang der Trafos.
Induktivität | IO | V |
0 mH | 8,90 A | 4114 V |
9,30 mH | 4,85 A | 3864 V |
35,0 mH | 2,98 A | 3670 V |
116 mH | 1,50 A | 3083 V |
Nach dem Kurzschließen der Sekundärwicklungen wurde noch der Kurzschlußstrom gemessen.
Induktivität | IKurz |
9,30 mH | 34,6 A |
35,0 mH | 18,1 A |
116 mH | 5,3 A |
Bei 116 mH lassen sich keine nennenswerten Lichtbögen mehr ziehen. Mit einer Induktivität von 5 mH lassen sich beeindruckende Lichtbögen (siehe Galerie) ziehen, der Strom liegt aber bei 40 - 50 A, auf eine genaue Messung des Kurzschlußstromes wurde daher verzichtet.
Wie zu erwarten war benötigt man für die doppelte Anzahl Mots auch eine doppelt so große Drossel.
Die Messungen mit den 3 Drosseln habe ich mit Mot Stack 4 wiederholt. Dabei wurden Mot 2, Mot 19, Mot 15 und Mot 16 parallel geschaltet.
Gemessen wurde der Leerlaufstrom und die Spannung am Ausgang der Trafos.
Induktivität | IO | V |
0 mH | 8,92 A | 2042 V |
9,30 mH | 4,51 A | 1930 V |
35,0 mH | 2,88 A | 1828 V |
116 mH | 1,47 A | 1532 V |
Nach dem Kurzschließen der Sekundärwicklungen wurde noch der Kurzschlußstrom gemessen.
Induktivität | IKurz |
9,30 mH | 33,5 A |
35,0 mH | 17,7 A |
116 mH | 5,23 A |
Bei 116 mH lassen sich keine Lichtbögen mehr ziehen, bei 35 mH sind es 10 - 12 cm. Bei 9,3 mH sind es beeindruckende 20 cm.
