3.3.2. Mikrowellentrafo 2

 [vor]

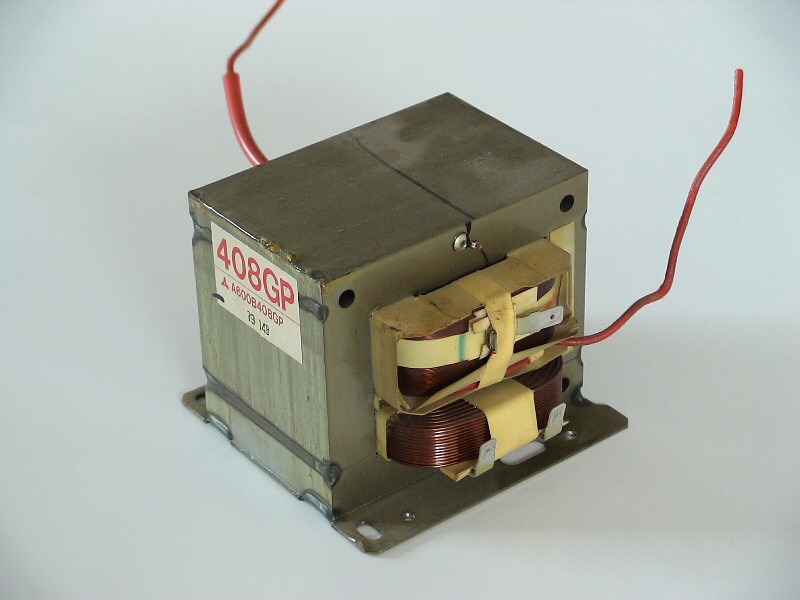

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Siemens
Typ HF 1612
Nennspannung 220 V
Nennaufnahme 1400 Watt
HF Leistung 700 Watt

Bei einer Nennspannung von 220 V handelt es sich um ein ziemlich altes Gerät.

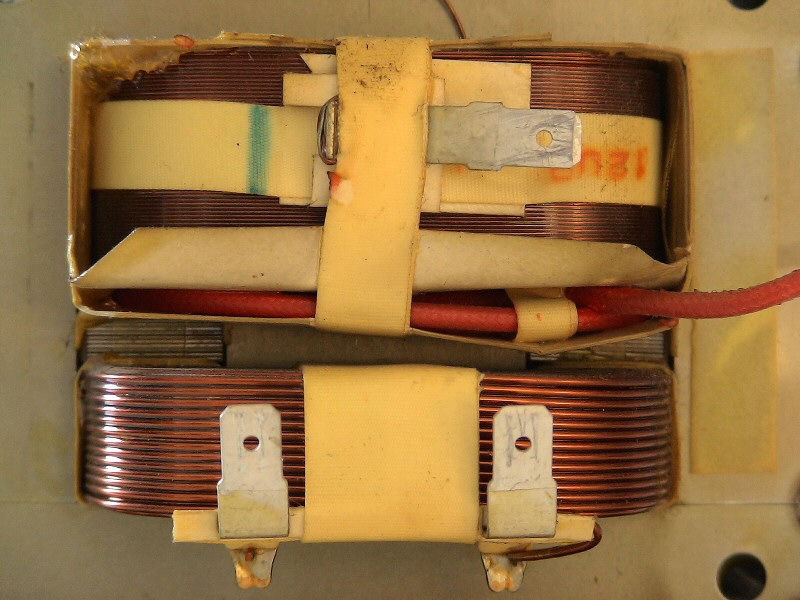

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

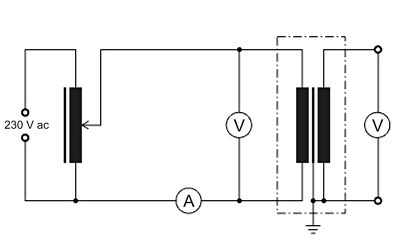

Um den Trafo auszuprobieren habe ich zuerst die Leerlaufspannung und den Leerlauftrom mit meinem Regeltrafo gemessen. Die Primärspannung habe ich mit dem Tektronix Multimeter und die Sekundärspannung mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen.

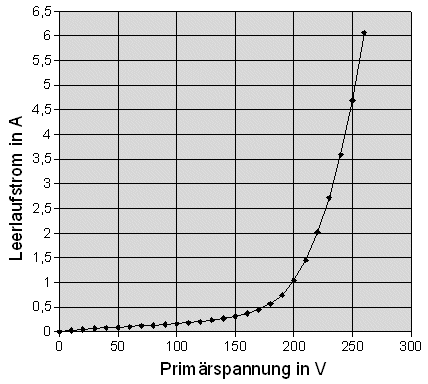

Ab einer Spannung von 210 V nimmt der Strom stark zu und der Trafo geht in Richtung Sättigung.

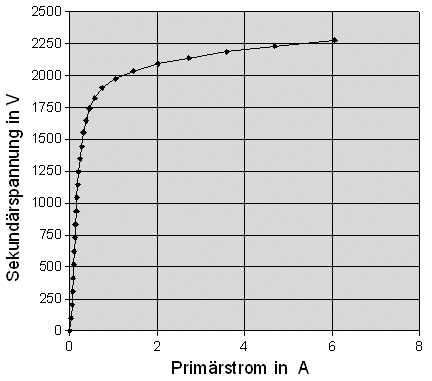

Im Vergleich zum Mot1 kommt dieser Trafo wenigstens über 2000 V.

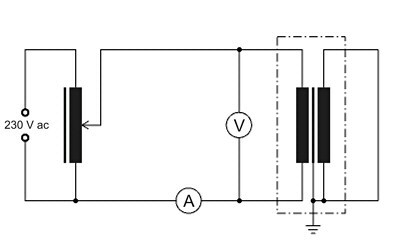

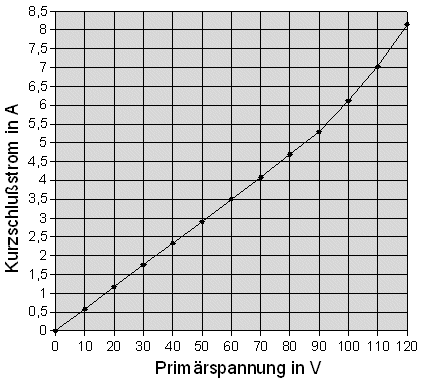

Nach dem Kurzschließen der Sekundärwicklung habe ich noch den Kurzschlußstrom gemessen.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung 2062 V
Leerlaufstrom 2,03 A
Kurzschlußstrom bei 100 V 5,44 A
Induktivität Primärspule 318 mH (120 Hz)
Induktivität Primärspule 46,6 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 10,5 * 9 * 7 cm
