3.3.1. Mikrowellentrafo 1

[vor]

Mikrowellentrafos erzeugen die Hochspannung für den Betrieb des Magnetrons in Mikrowellenherden, im englischen Sprachgebrauch heißen sie Mot (microwave oven transformer).Dazu wird die Spannung noch mit einem Levelkshifter aus Diode und Kondensator verdoppelt.
Eine Seite der Sekunärwicklung ist meist mit dem Trafokern verbunden und damit geerdet.

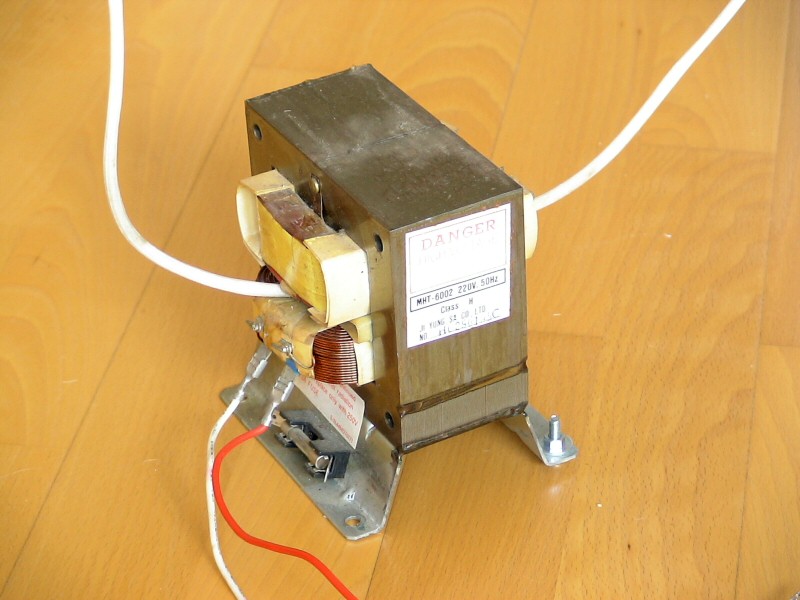

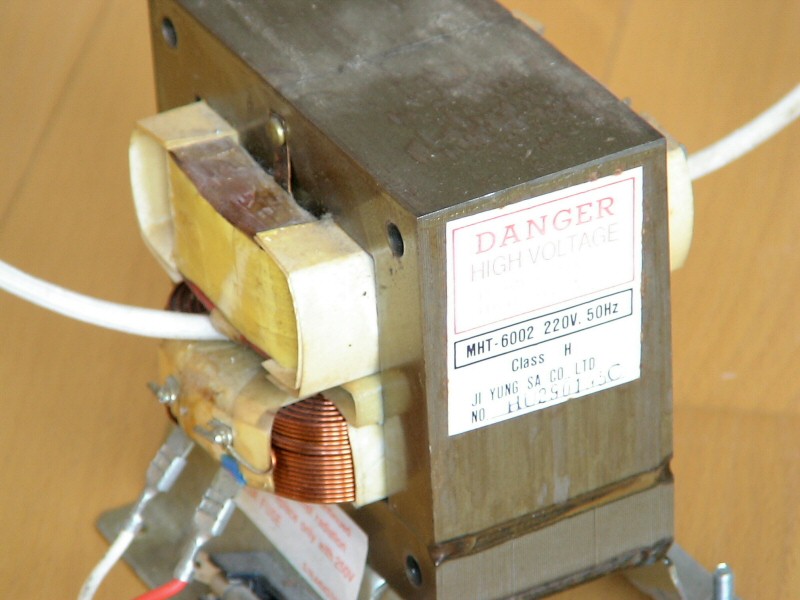

Zu diesem Trafo habe ich keine technischen Daten, er ist zusätzlich mit einer 6,3 A Sicherung ausgestattet. Unten ist die Primärwicklung (weißes und rotes Kabel, oben die Sekundärwicklung. Die beiden dicken weißen Kabel erzeugen die Heizspannung für das Magnetron.

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

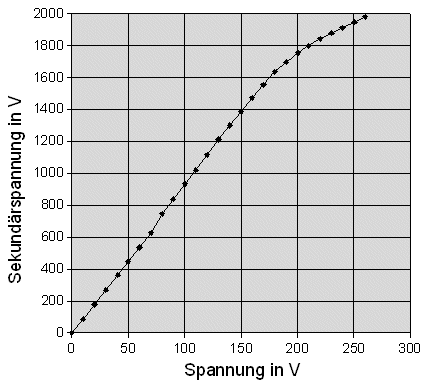

Um den Trafo auszuprobieren habe ich zuerst die Leerlaufspannung und den Leerlauftrom mit meinem Regeltrafo gemessen. Die Primärspannung habe ich mit dem Tektronix Multimeter und die Sekundärspannung mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen.

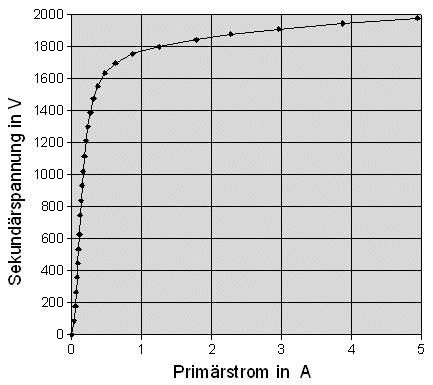

Ab einer Spannung von 200 V nimmt der Strom stark zu und der Trafo geht in Richtung Sättigung.

Nach dem Kurzschließen der Sekundärwicklung habe ich noch den Kurzschlußstrom gemessen.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.
