3.6.2. Drossel 2
|
[zurück] | 3.6.2. Drossel 2 |
[vor] | |

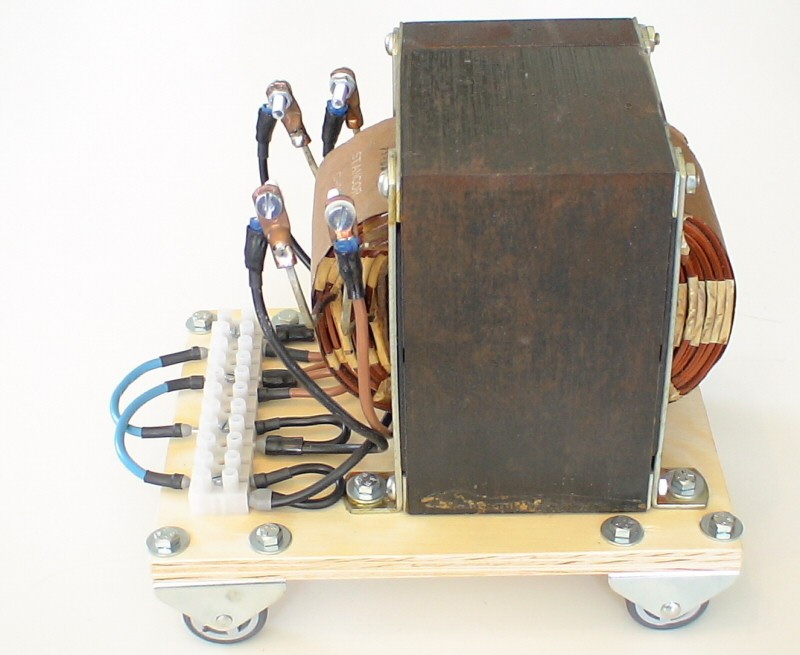

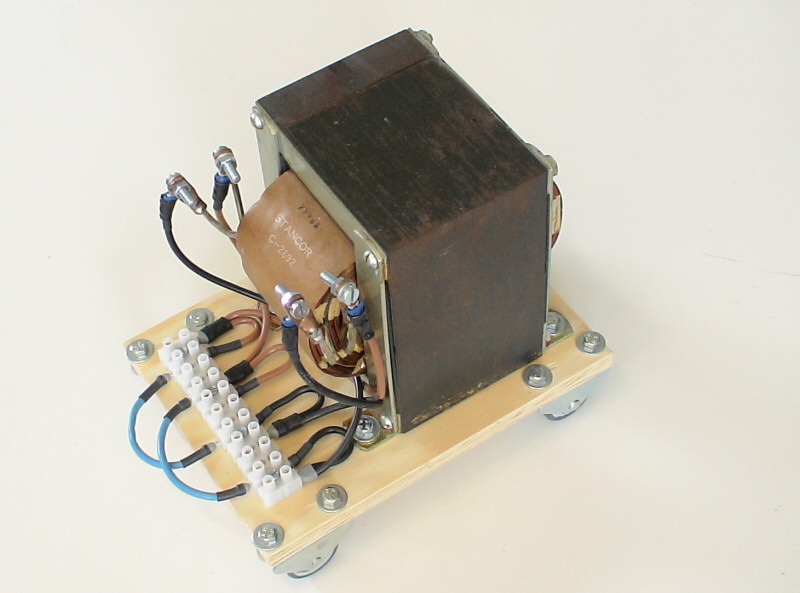

Diese Drossel war gedacht als Strombegrenzung meines Meßwandlertrafos. Die Drossel besteht aus zwei Spulen die man wahlweise Parallel oder in Reihe schalten kann. Die Spulen sind nicht aus rundem Draht gewickelt sondern aus einem Vierkant mit 2,5 mm Kantenlänge. Die Drossel wiegt etwas 10 kg. Zur besseren Handhabung habe ich sie auf ein Brett mit Rollen montiert.

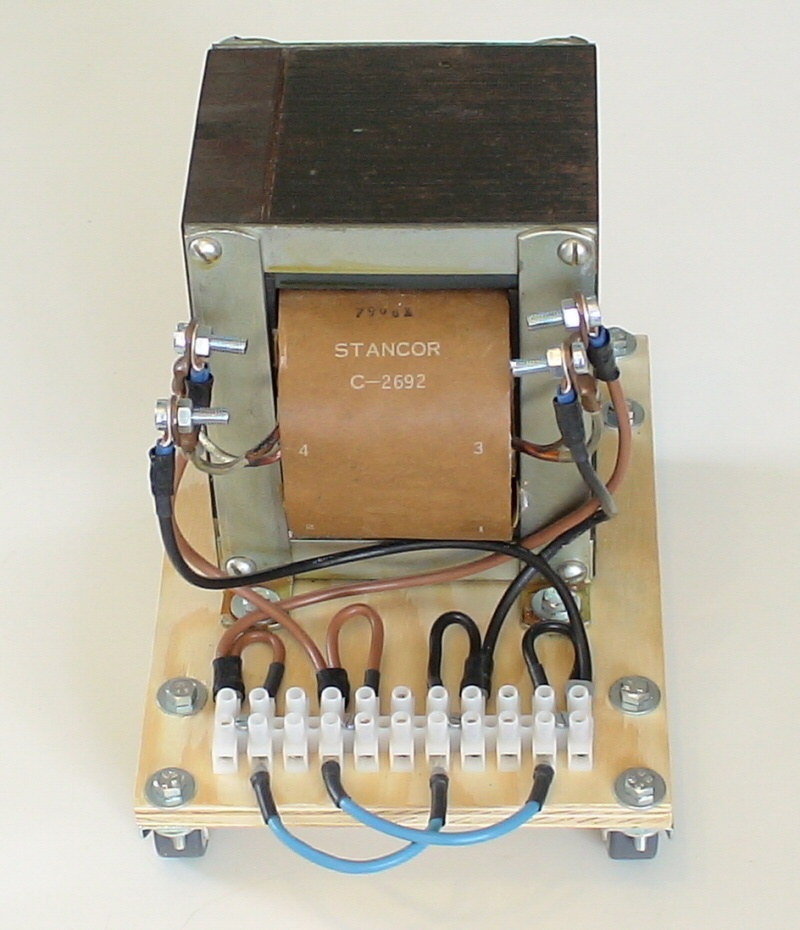

Durch die separate Verdrahtung an den Lüsterklemmen kann durch Drahtbrücken einfach zwischen Reihen- und Parallelschaltung gewechselt werden. Die Induktivität habe ich mit dem LCR Meter gemessen.

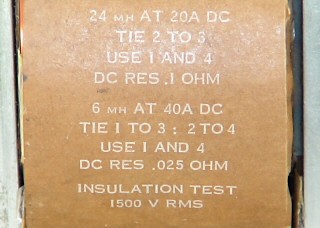

Reihenschaltung
| Induktivität | 24 mH |
| Stromstärke | 20 A |
| DC Widerstand | 0,1 Ohm |
 |
|
| Induktivität gemessen | 25,7 mH (1 kHz) 32,0 mH (120 Hz) |
| Induktivität | 6 mH |
| Stromstärke | 40 A | DC Widerstand | 0,025 Ohm |
|
|
| Induktivität gemessen | 6,4 mH (1 kHz) 7,4 mH (120 Hz) |
|
