Drossel 8
|
[zurück] | Drossel 8 |
[vor] | |

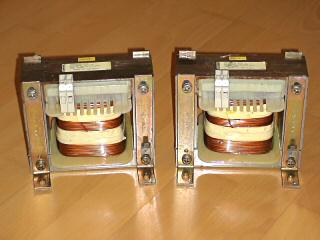

Diese beiden Drosseln habe vor der Entsorgung gerettet.
Drossel 8a
| Induktivität | 112,9 mH (120 Hz) 102,2 mH (1 kHz) |
| Widerstand | ca. 0,6 Ohm |
| Drahtstärke | ca.1,65 mm Durchmesser |
| Maße Kern (B, H, T) | 150 mm, 127 mm, 50 mm |
| Gewicht | ca. 7,5 kg |
Drossel 8b
| Induktivität | 108,7 mH (120 Hz) 98,5 mH (1 kHz) |
| Widerstand | ca. 0,6 Ohm |
| Drahtstärke | ca.1,65 mm Durchmesser |
| Maße Kern (B, H, T) | 150 mm, 127 mm, 50 mm |
| Gewicht | ca. 7,5 kg |
Durch Reihen- oder Parallelschaltung sind Induktivitätswerte von 50 bis 200 mH möglich.

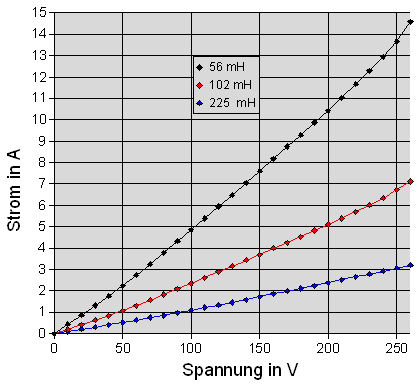

Um die Drosseln auszuprobieren habe ich die Stromaufnahme bei verschiedenen Spannungen gemessen. Die Spannung habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen.
|
