MOT Stack 3

 [vor]

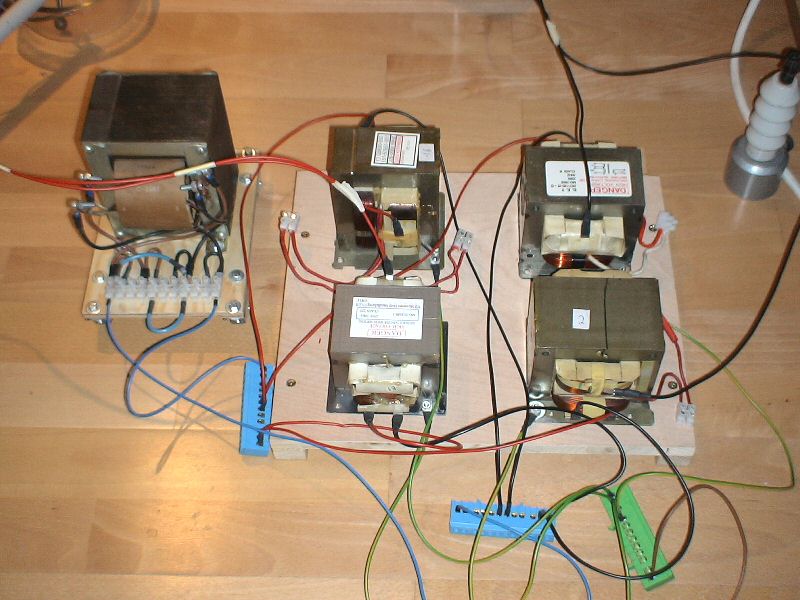

Für diesen Motstack habe ich jeweils 2 Mots antiparallel verschaltet um die doppelte Spannung zu erhalten und diese beiden Paare dann parallel.
Dabei wurden Mot 2 und Mot 19 kombiniert sowie Mot 15 und Mot 16.
Als Ballast wurde (Drossel 2) verwendet.

Vom Motstack habe ich die Induktivität der Primärseite gemessen.

Induktivität Primärseite 51,0 mH (120 Hz)
Induktivität Primärseite 12,8 mH (120 Hz, Sekundärseite kurzgeschlossen)

Diesen Mot Stack habe ich mit induktivem Ballast betrieben und ein paar Messungen gemacht.

Gemessen wurde der Leerlaufstrom und die Spannung am Ausgang der Trafos.

Induktivität IO V
0 mH 8,90 A 4114 V
9,30 mH 4,85 A 3864 V
35,0 mH 2,98 A 3670 V
116 mH 1,50 A 3083 V

Nach dem Kurzschließen der Sekundärwicklungen wurde noch der Kurzschlußstrom gemessen.

Induktivität IKurz
9,30 mH 34,6 A
35,0 mH 18,1 A
116 mH 5,3 A

Bei 116 mH lassen sich keine nennenswerten Lichtbögen mehr ziehen. Mit einer Induktivität von 5 mH lassen sich beeindruckende Lichtbögen (siehe Galerie) ziehen, der Strom liegt aber bei 40 - 50 A, auf eine genaue Messung des Kurzschlußstromes wurde daher verzichtet.

Diesen Mot Stack habe ich auch mit resistivem Ballast betrieben und ein paar Messungen gemacht.

Gemessen wurde der Leerlaufstrom und die Spannung am Ausgang der Trafos.

Widerstand IO V
0 Ohm 8,90 A 4114 V
12,4 Ohm 4,17 A 3926 V
24,2 Ohm 2,81 A 3766 V
45,0 Ohm 1,91 A 3523 V

Nach dem Kurzschließen der Sekundärwicklungen wurde noch der Kurzschlußstrom gemessen.

Widerstand IKurz
12,4 Ohm 16,5 A
24,2 Ohm 9,16 A
45,0 Ohm 5,05 A

Bei 45 Ohm lassen sich keine Lichtbögen mehr ziehen, bei 24,2 Ohm sind es nur 5 mm. Nur bei 12,4 Ohm gibt es 10 - 12 cm lange Lichtbögen.

Mit dem Mot Stack habe ich ein paar Bilder von Lichtbögen für die Galerie gemacht.
