3.6.3. Drossel 3

 [vor]

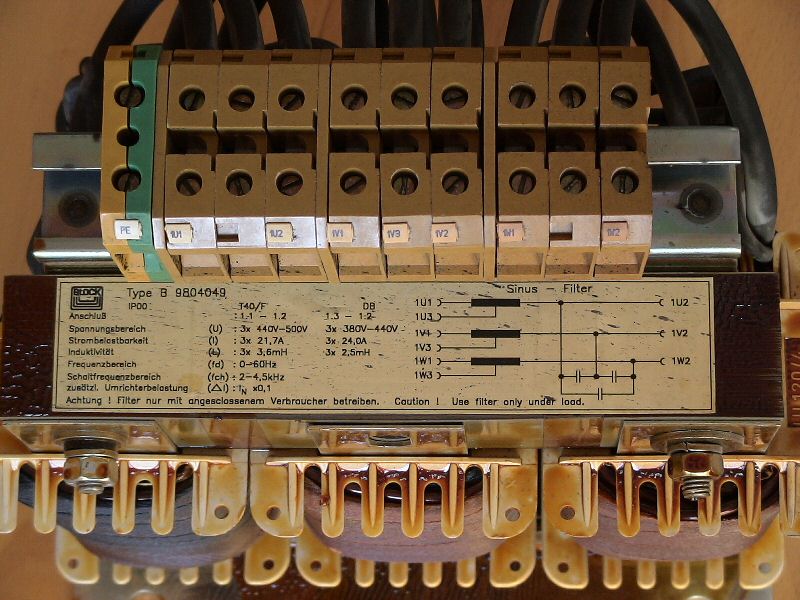

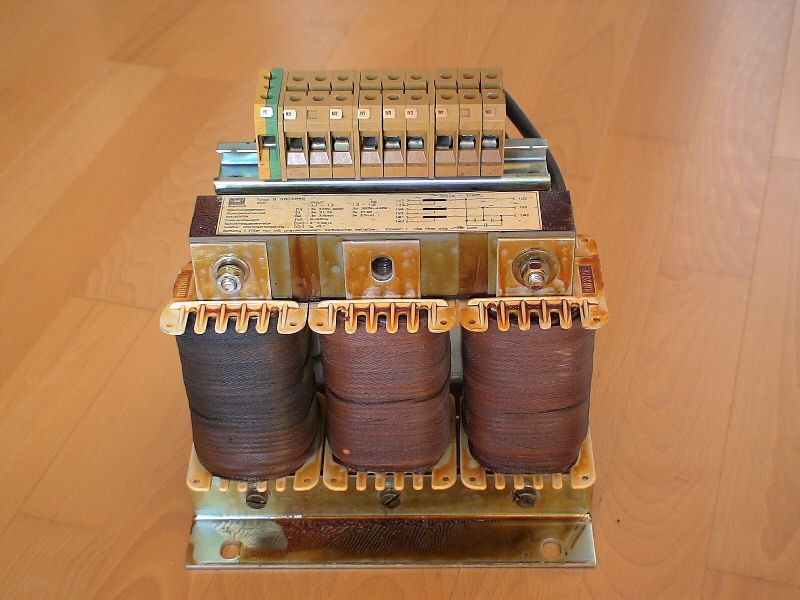

Ich wollte einmal eine 3 Phasen Drossel ausprobieren und so habe ich diesen Sinusfilter erworben. Er enthält zusätzlich noch ein paar Kondensatoren. Das Gerät wiegt etwa 16 kg.

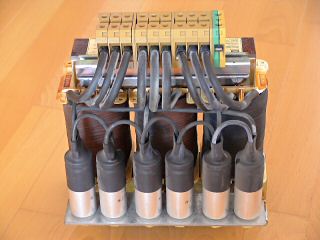

Bei den Kondensatoren handelt es sich um MP Kondensatoren mit je 4,5 µF. Jeder Kondensator besitzt zusätzlich einen 390 kOhm Entladewiderstand.

Da ich nur die Drossel benötige habe ich die Kondensatoren ausgebaut. Durch die 3 getrennten Spulen (U, V und W) gibt es viele verschiedene Kombinationsmöglichkeiten. Jede Spule besitzt zusätzlich noch eine Mittelanzapfung die ich bei meinen Versuchen aber nicht benutzt habe.

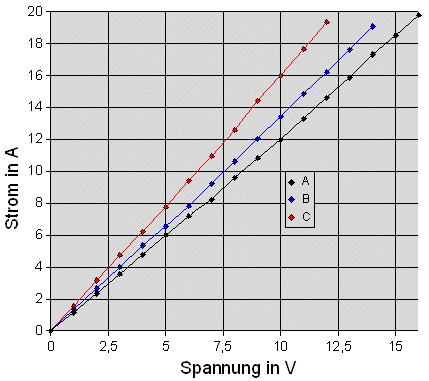

Bei den nächsten Messungen habe ich verschiedene Kombinationen der drei Spulen ausprobiert und die Stromaufnahme bei verschiedenen Spannungen gemessen. Die Induktivität habe ich mit dem LCR Meter bei 120 Hz gemessen. Die Spannung habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen.

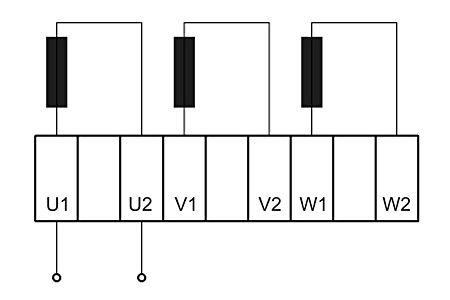

Messung A
Induktivität : 2,50 mH

Messung B
Induktivität : 2,28 mH

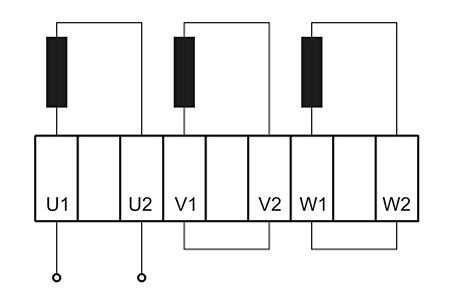

Messung C
Induktivität : 1,98 mH

Durch das Kurzschließen der freien Spulen sinkt die Induktivität.
