Drossel 3

[vor]

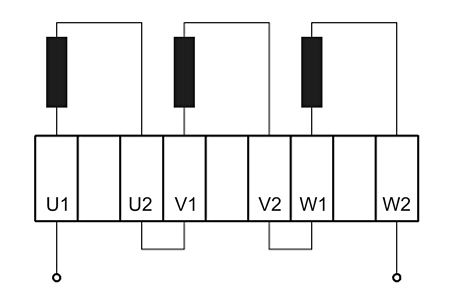

Messung D
Induktivität : 3,58 mH

Messung E
Induktivität : 3,30 mH

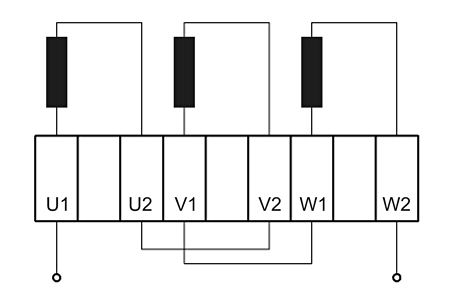

Messung F
Induktivität : 9,50 mH

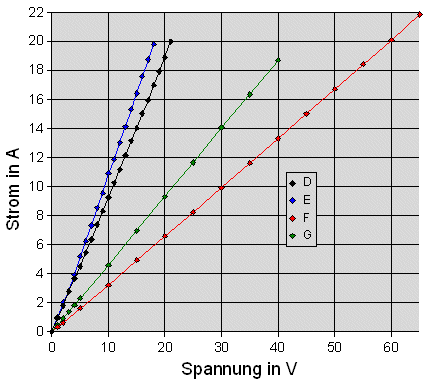

Mit dieser Konfiguration bekommt man die höchste Induktivität. Bei einer Spannung von 60 V fließt ein Strom von 20,07 A. Daraus ergibt sich ein Widerstand von 2,99 Ohm.
Aus der Induktivität läßt sich der Scheinwiderstand XL der Spule berechnen. L ist die Induktivität der Spule in Henry und f die Frequenz in Herz.

XL = 2pi f L
XL = 2pi*50*9,5*10-3
XL = 2,98 Ohm



Dieser Wert stimmt mit dem gemessenem Wert sehr gut überein. Der ohmsche Widerstand der Spule kann bei diesem Drahtquerschnitt vernachlässigt werden.

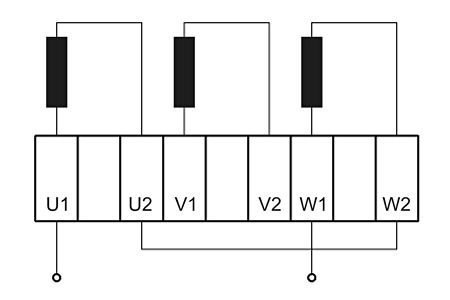

Messung G
Induktivität : 6,19 mH

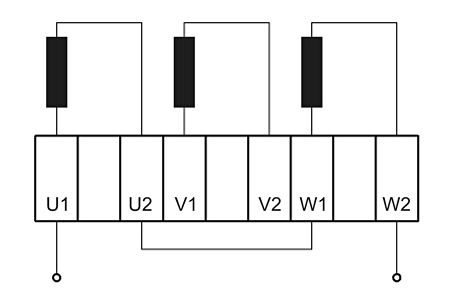

Messung H
Induktivität : 3,76 mH
