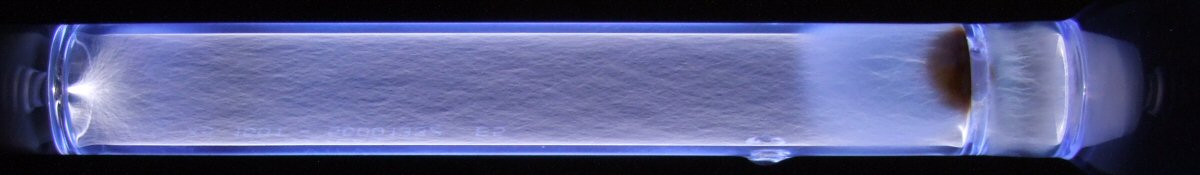

Ich habe die Blitzlampe an meinen Neontrafo 3 angeschlossen. Die Spannung von 7,5 kV ist zu niedrig, es gibt keinen Lichtbogen. Ich habe die Spannung dann auf 12 kV erhöht und meinen Obit 22 genommen.

Es bildet sich ein unruhiger Lichtbogen der sich stark bewegt.


ISO 200, Blende 6.4, 1/1.3 sec

Mit einem 240 kOhm Vorwiderstand verändern sich die Entladungen kaum.


ISO 200, Blende 6.4, 1/1.3 sec


ISO 200, Blende 6.4, 1/2 sec


ISO 200, Blende 6.4, 1/2 sec

Mit einem 20 MOhm Vorwiderstand werden die Entladungen deutlich dünner.


ISO 200, Blende 6.4, 8 sec

Mit einem 200 MOhm Vorwiderstand sind die Entladungen kaum noch zu sehen, es muß sehr lange belichtet werden.


ISO 200, Blende 6.4, 25 sec

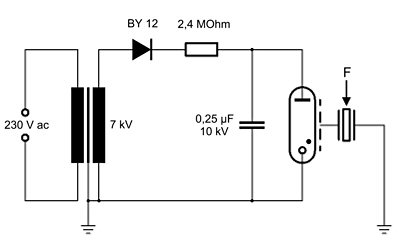

Um der Lampe auch einmal einen Blitz zu entlocken habe ich sie an einen 10 kV Kondensator (0,25 µF) angeschlossen den ich mit einem 7 kV Obit geladen habe. Geladen wurde der Kondensator auf 9 kV. Als Zündelektrode habe ich eine Spirale aus Draht (V2A 0,6 mm Durchmesser) um die Röhre gewickelt. Gezündet wurde mit einem Piezo Zündelement von Conrad Electronic. Die Zündspannung beträgt ca. 15 kV.

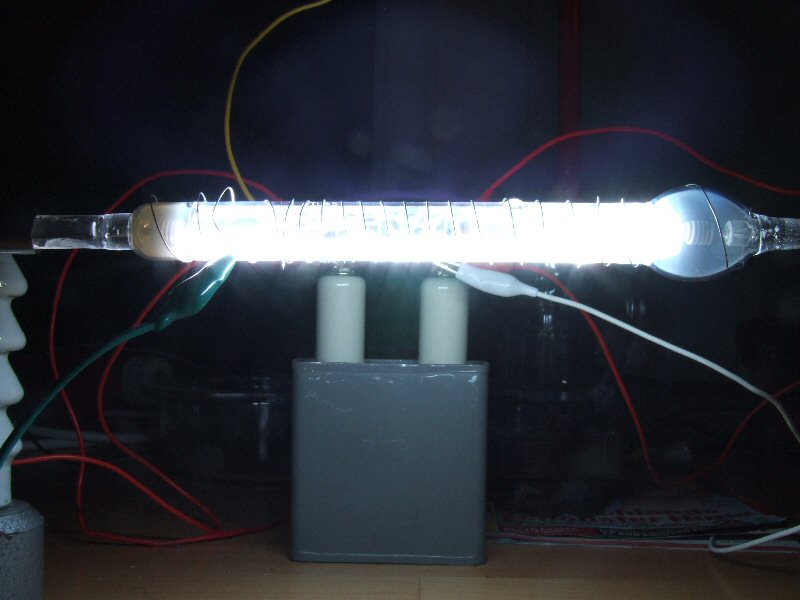

Das nächste Bild zeigt den Aufbau. Das Foto wurde mit einem Graufilter (8 fach) aufgenommen.


ISO 200, Blende 11

Die nächsten Fotos wurden durch ein Schweißschild (9 A1) aufgenommen.


ISO 200, Blende 6.4, 25 sec


ISO 200, Blende 6.4, 25 sec


ISO 200, Blende 6.4, 25 sec

Natürlich läßt sich der Blitz auch dazu benutzen ein Foto normal zu belichten. Um die Länge des Blitzes beurteilen zu können ist natürlich ein sich schnell bewegendes Objekt interessant. Ich habe meinen Stabmixer aus der Küche benutzt, einen ESGE-ZauberStab. Die Drehzahl beträgt nach Herstellerangaben ca. 17000 min-1. Für die Fotos habe ich eine Scheibe mit einem Durchmesser von 36 mm verwendet.
Bei diesem Durchmesser beträgt der Umfang 11,3 cm, d.h. bei einer Drehzahl von 17000 min-1 beträgt die Umfangsgeschwindigkeit 1923 m/min bzw. 32,0 m/sec. Um die Bewegung scharf abzubilden lassen wir z.B. eine Unschärfe von 0,1 mm am Rand zu. Daraus ergäbe sich eine Pulslänge von 3,1 µsec für den Blitz.

Das Kreuz wird scharf abgebildet, die Blitzlänge beträgt schätzungsweise 10 µsec.
