3.1.3. Neontrafo 3

 [vor]

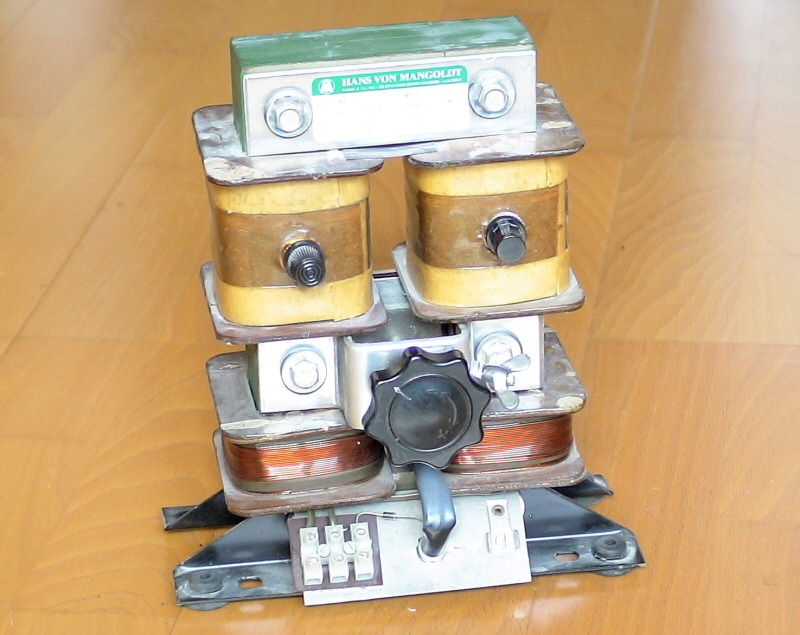

Hersteller Hans von Mangoldt
Typ NR 7535
Leistung 263 VA
Primär 220 V, 1,5 A
Sekundär 2 x 3,75 kV, 35 mA

Mit dem Trafo habe ich ein paar Messungen gemacht. Die Sekundärspannung des Neontrafos habe ich mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Jede Sekundärspule wurde gegen Masse gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen.

Die Messungen wurde einmal mit maximaler (Kern herausgedreht)) und einmal mit minimaler Streukerneinstellung durchgeführt

maximal minimal
Primärspannung 232,7 V 232,7 V
Sekundärspannung 3,93 kV
3,93 kV		 3,80 kV
3,79 kV
Leerlaufstrom 226 mA 216 mA
Kurzschlußstrom 1,98 A 1,27 A
