3.1.2. Neontrafo 2

 [vor]

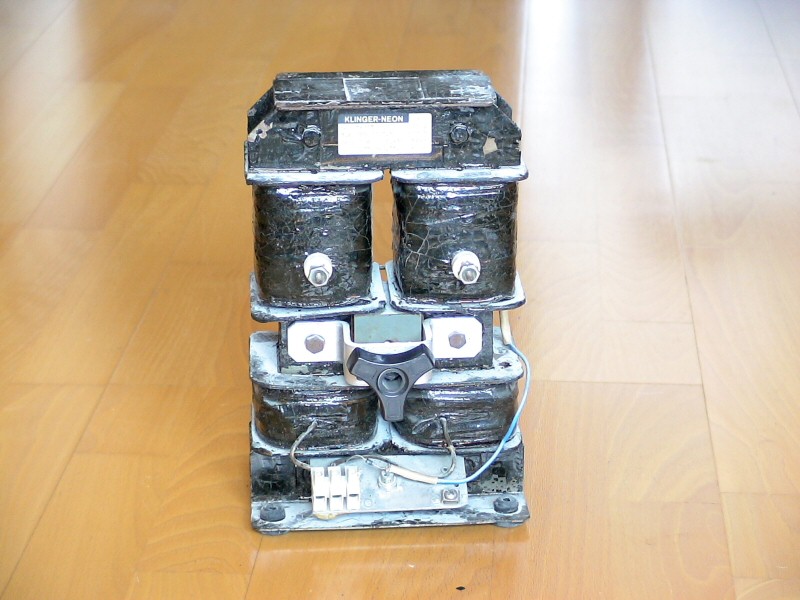

Hersteller Klinger-Neon
Typ SRM 63/7,5
Leistung 500 VA
Primär 220 V, 2,61 A, 50 Hz
Sekundär 3,75-0-3,75 kV, 80 mA

Mit dem Trafo habe ich ein paar Messungen gemacht. Die Sekundärspannung des Neontrafos habe ich mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Jede Sekundärspule wurde gegen Masse gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen.

Die Messungen wurde einmal mit maximaler (Kern herausgedreht)) und einmal mit minimaler Streukerneinstellung durchgeführt

maximal minimal
Primärspannung 232,7 V 232,7 V
Sekundärspannung 4,23 kV
4,23 kV		 4,19 kV
4,20 kV
Leerlaufstrom 310 mA 306 mA
Kurzschlußstrom 4,10 A 3,21 A

Um die maximal mögliche Leistung des Trafos zu testen habe ich den Streukern komplett ausgebaut.

Primärspannung 232,7 V
Sekundärspannung 4,34 kV
4,32 kV
Leerlaufstrom 312 mA
Kurzschlußstrom 9,93 A

Im Vergleich zum vollständig hineingedrehten Streukern läßt sich die Leistung durch Ausbauen des Streukerns verdreifachen.
