3.1.1. Neontrafo 1

 [vor]

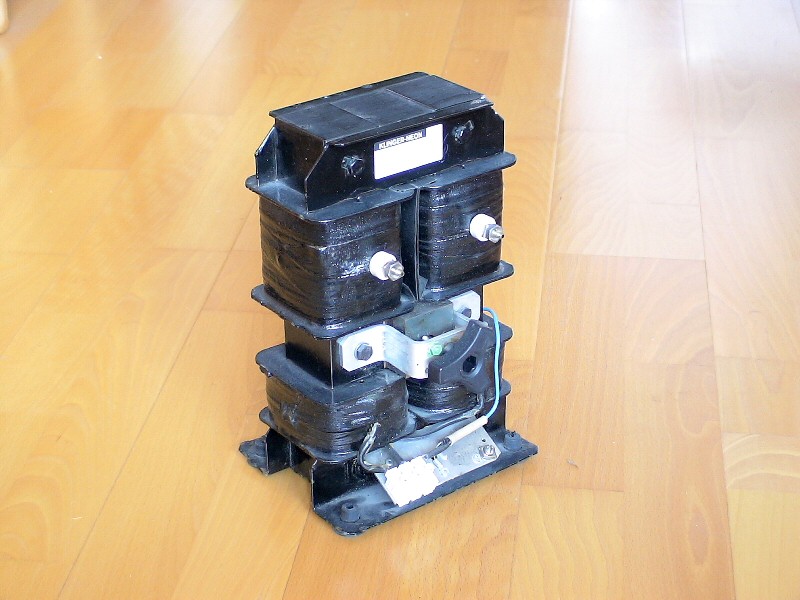

Diese Trafos dienen zum Betrieb von Neon-Leuchtreklame. Im englischen Sprachgebrauch heißen sie NST (neo sign transformer).
Diesen neuwertigen Trafo habe ich als Restposten bei einer Firma für Leuchtreklame für 40 Euro gekauft.

Hersteller Klinger-Neon
Typ SRM 80/8
Leistung 630 VA
Primär 220 V, 3,29 A, 50 Hz
Sekundär 4,0-0-4,0 kV, 80 mA
Gewicht 12 kg

Mit dem Trafo habe ich ein paar Messungen gemacht. Die Sekundärspannung des Neontrafos habe ich mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Jede Sekundärspule wurde gegen Masse gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen.

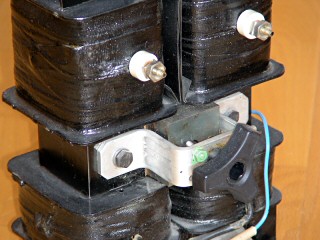

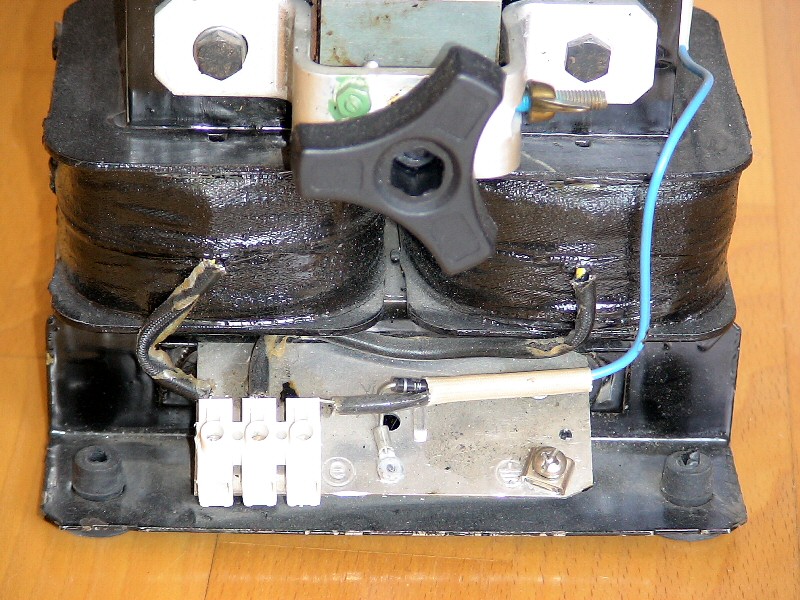

Die Messungen wurde einmal mit maximaler (Kern herausgedreht)) und einmal mit minimaler Streukerneinstellung durchgeführt

maximal minimal
Primärspannung 232,7 V 232,7 V
Sekundärspannung 4,32 kV
4,30 kV		 4,27 kV
4,25 kV
Leerlaufstrom 362 mA 350 mA
Kurzschlußstrom 5,74 A 4,16 A
