Atlas Xe 1501

[vor]

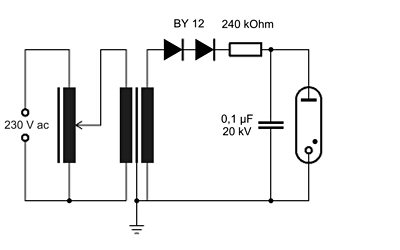

Um die Selbstdurchbruchspannung zu bestimmen habe ich die Lampe mit dem Regeltrafo an Meßwandler 2 angeschlossen. Verwendet wurde ein 0,1 µF 20 kV Kondensator.

Die Spannung wurde mit dem Hochspannungstastkopf HVP 40 und dem Voltkraft Multimeter gemessen.

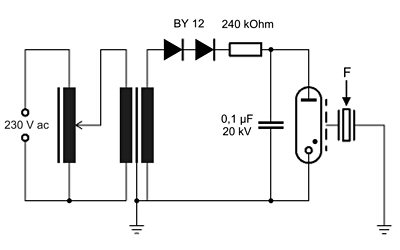

Bei 15 kV habe ich den Versuch abgebrochen, die Selbstdurchbruchspannung liegt höher. Um den Blitz auszulösen habe ich wieder einen Zünddraht befestigt und das Piezo Zündelement von Conrad Electronic verwendet.

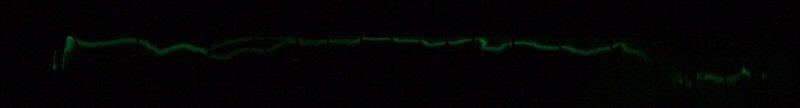

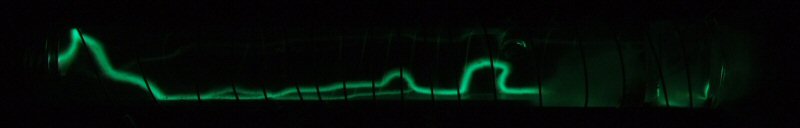

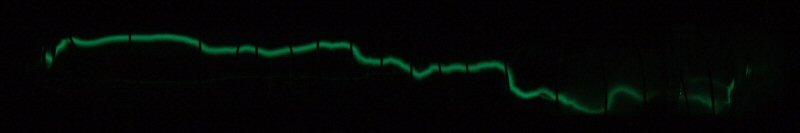

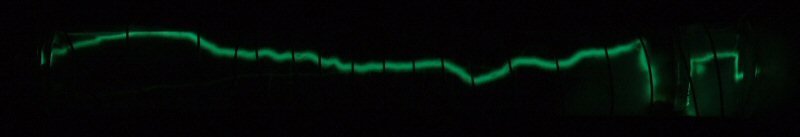

Im Gegensatz zu den ersten Versuchen konnte die Spannung nicht über 6 kV erhöht werden da der Blitz auch ohne Zündimpuls zündete. Die folgenden Bilder wurden durch ein Schweißschild (9 A1) aufgenommen (Iso 200 Blende 5,6). Die Spannung wurde von 3000 V auf 6000 V erhöht. Unter 3000 V zündet die Lampe nicht mehr zuverlässig.

3000 V

4000 V

5000 V

6000 V

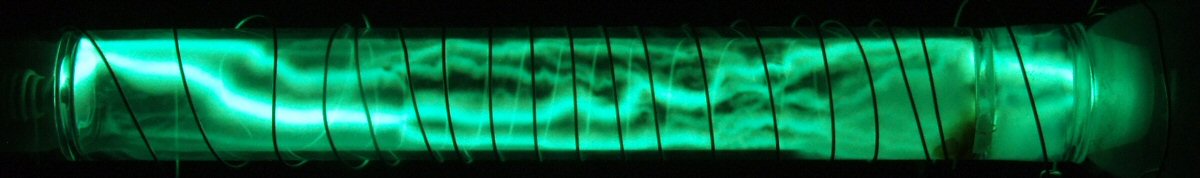

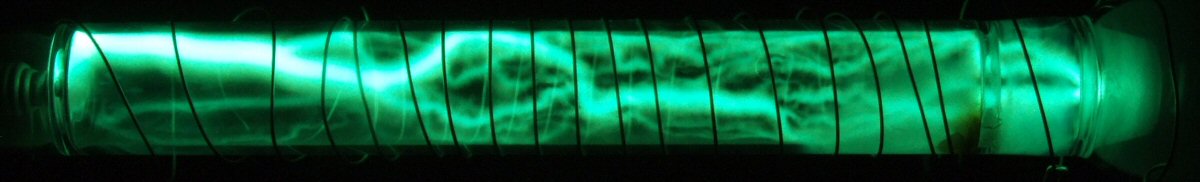

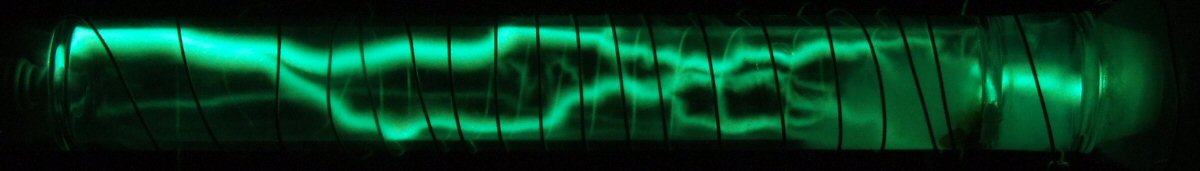

Die Blitze sind relativ schwach. Um die Energie zu erhöhen habe ich den 0,1 µF Kondensator durch eine Kapbank mit 1,5 µF ersetzt.

Es wurden wieder Bilder bei verschiedenen Spannungen aufgenommen, sie wurden durch ein Schweißschild (9 A1) aufgenommen (Iso 200 Blende 5,6).

3000 V

4000 V

5000 V

6000 V


Bei der extrem kurzen Blitzdauer bietet es sich an damit Aufnahmen von schnellen Vorgängen zu machen. Ich habe Milch mit einem Tropftrichter in eine Schalte getropft. Die Aufnahmen wurden mit dem 1,5 µF Kondensator bei 5700 V gemacht. Das entspricht einer Energie von 24 J. Leider wohl etwas zuviel für die Lampe, sie ist während der Aufnahmen geplatzt.
