Krypton Bogenlampe

[vor]

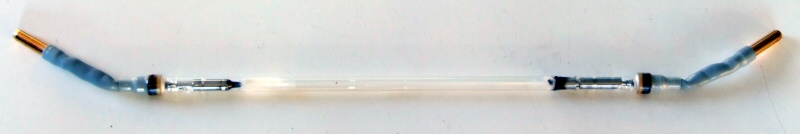

Dies ist eine Krypton Bogenlampe aus einem Nd:YAG Laser der Firma Rofin-Sinar. Es ist zwar keine Blitzlampe aber sie passt am besten in diese Kategorie. Sie wird zur Kühlung unter Wasser betrieben.
Bogenlampen haben einen deutlich höheren Innendruck als Blitzlampen, bei der Handhabung müssen entsprechende Schutzmaßnahmen ( Schutzbrille, Handschuhe) getroffen werden. Bei dem Durchmesser dieser Röhre beträgt der Innendruck ca. 4 bar. Um eine gute Wärmeabgabe zu gewährleisten ist das Quarzrohr besonders dünn (ca. 0,5 mm).
Um die Lampe zu zünden ist eine hohe Zündspannung von 20 - 25 kV nötig.

Hersteller nicht bekannt
Typ nicht bekannt
Elektrodenabstand 15,0 cm
Durchmesser Röhre 7,2 mm
Durchmesser Kontakte 5,95 mm
Gesamtlänge 39,0 cm

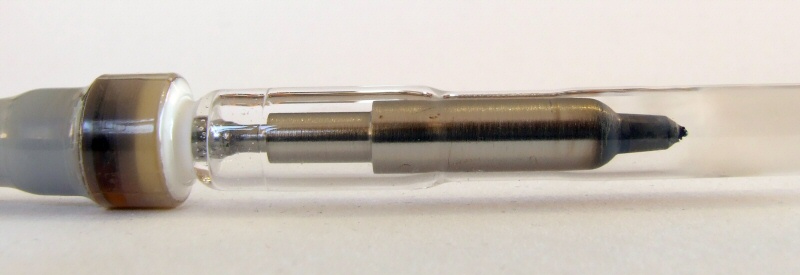

Amode (+)

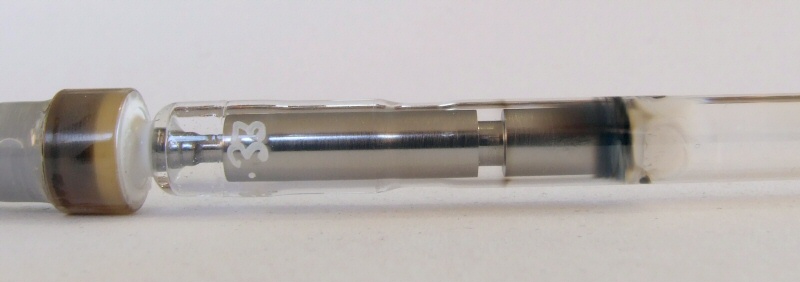

Kathode (-)

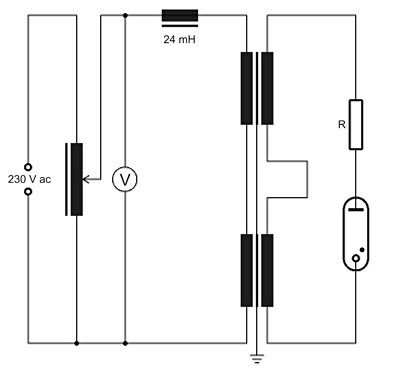

Um die Lampe zu testen habe ich von Meßwandler 4 und Meßwandler 5 die Primärwicklungen parallel und die Sekundärwicklungen in Reihe geschaltet. Als Strombegrenzung habe ich die 24 mH Drossel in Reihe zu den Trafos geschaltet und zusätzlich einen Lastwiderstand vor die Lampe. Die Spannung am Regeltrafo betrug ca. 100 V.

R = 500 Ohm

Es bilden sich helle Lichtbögen, an einigen Stellen der Glaswand entstehen sehr heller Leuchterscheinungen. Dort befinden sich in der Lampe Ablagerungen an der Glaswand.


ISO 200, Blende 4.5, 1/500 sec


ISO 200, Blende 7.1, 1/10 sec

R = 240 kOhm

Die Entladungen entprechen denen mit 500 Ohm. Es kommt ebenfalls zu Leuchterscheinungen an der Glaswand.


ISO 200, Blende 8, 1/10 sec


ISO 200, Blende 7.1, 1/25 sec

R = 20 MOhm

Die Entladungen werden deutlich dünner. Es kommt zu keinen Leuchterscheinungen an der Glaswand mehr. Es muß wesentlich länger belichtet werden.


ISO 200, Blende 4.5, 1 sec


ISO 200, Blende 4.5, 1/2.5 sec

R = 200 MOhm

Die Entladungen entprechen denen mit 20 MOhm, sie sind aber nochmals schwächer.


ISO 200, Blende 3.8, 10 sec


ISO 200, Blende 3.8, 5 sec
