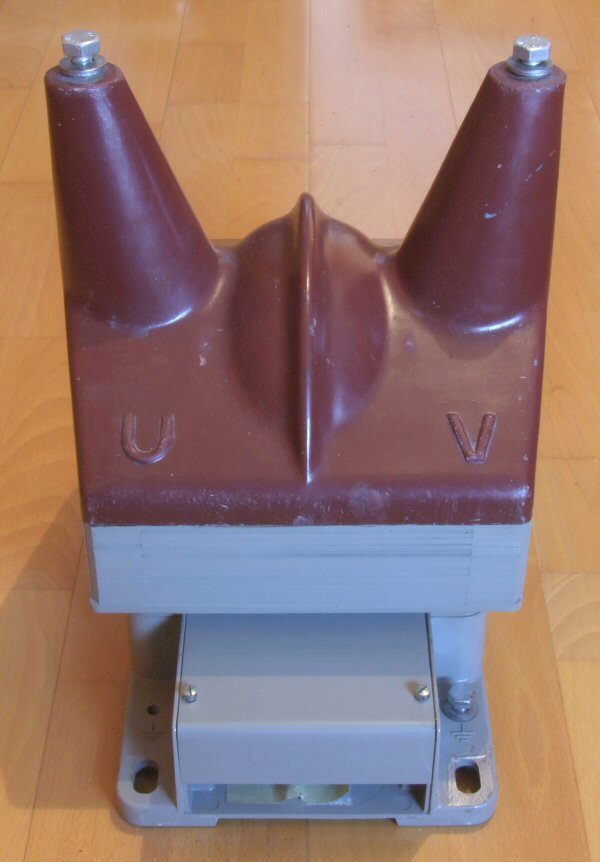

Diesen Meßwandler habe ich zusammen mit Meßwandler 5 aus der Schweiz bekommen. Die Moser Glaser AG wurde 1914 von Ernst Moser und Emil Glaser in Basel gegründet, sie gehört jetzt zur Pfiffner AG.

Hersteller Moser-Glaser & Co. AG Muttenz
Typ VK 24 C
Nr. 97.60046.40
Primär 100 V
Sekundär 20000 V
Leistung 90 VA
Thermische Grenzleistung 600 VA
Cl. 1
Um 24/50 kV
Frequenz 50 Hz
Baujahr 1980
Gewicht 26 kg

Die Sekundärspule ist wie beim Meßwandler 2 und Meßwandler 5 2 polig ausgelegt. Die Hochspannung ist somit Potentialfrei.

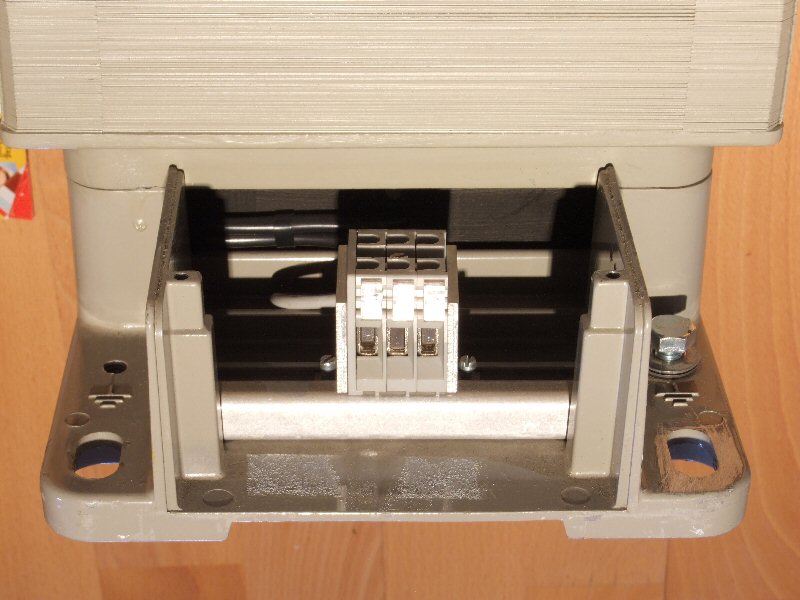

Auf der Niederspannungsseite erfolgt der Anschluß über Reihenklemmen. Die mittlere Klemme ist eine zusätzliche Erdung.

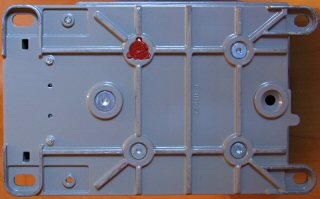

Der Meßwandler ist verschraubt, mann könnte ihn daher zerlegen. Eine Schraube ist mit Siegellack gesichert.

Um den Trafo auszuprobieren habe ich zuerst die Leerlaufspannung und den Leerlauftrom mit meinem Regeltrafo gemessen. Die Sekundärspannung wurde mit dem Hochspannungstastkopf HVP 40 gemessen. Die Spitze des Tastkopfes wurde an einen Pol, die Masseklemme an den anderen Pol der Sekundärspule angeschlossen. Da der Hochspannungstastkopf HVP 40 nur für 28 kV AC ausgelegt ist habe ich die Messung bei 28 kV abgebrochen bzw. auch um den Trafo nicht zu überlasten.

Die Primärspannung habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen.

Zusätzlich habe ich noch Messungen gemacht bei dem eine Seite der Sekundärspule geerdet war und eine Messung bei dem ein Pol der Sekundärspule offen war. Der Hochspannungstastkopf war dabei normal geerdet.

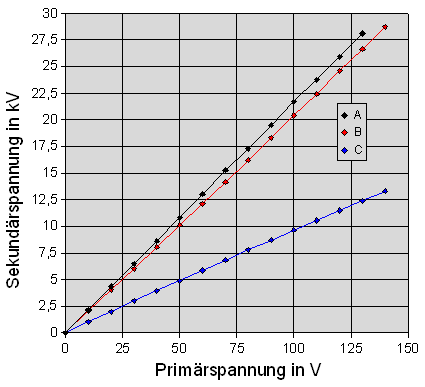

A Hochspannungstastkopf zwischen den beiden Polen
B Ein Pol geerdet, Hochspannungstastkopf geerdet
C Ein Pol offen, Hochspannungstastkopf geerdet

Bei einem geerdeten Pol ist die Spannung geringfügig niedriger als wenn der Hochspannungstastkopf zwischen den Polen befestigt wird. Das könnte auch ein Meßfehler sein wenn der Hochspannungstastkopf nicht geerdet wird.
Bei einem offenen Pol ist das Potential eigentlich nicht definiert, die Messung ergibt aber ziemlich genau die halbe Spannung.
