EG&G Typ FX47C-6.5

 [vor]

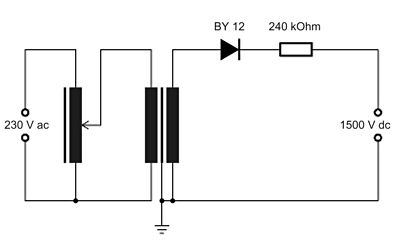

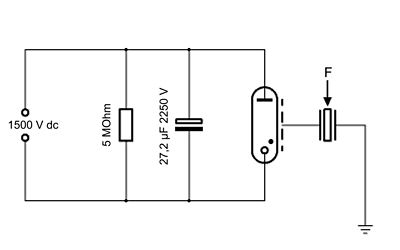

Um die Blitzröhre einmal mit niedrigerer Spannung zu betreiben habe ich aus kleinen Elkos eine Capbank gebaut. Um sie auf 1500 V zu laden würde ein MOT mit dem Regeltrafo verwendet. Die Energie beträgt 28 J.
Gezündet wurde mit einem Piezo Zündelement von Conrad Electronic. Die Zündspannung beträgt ca. 15 kV.

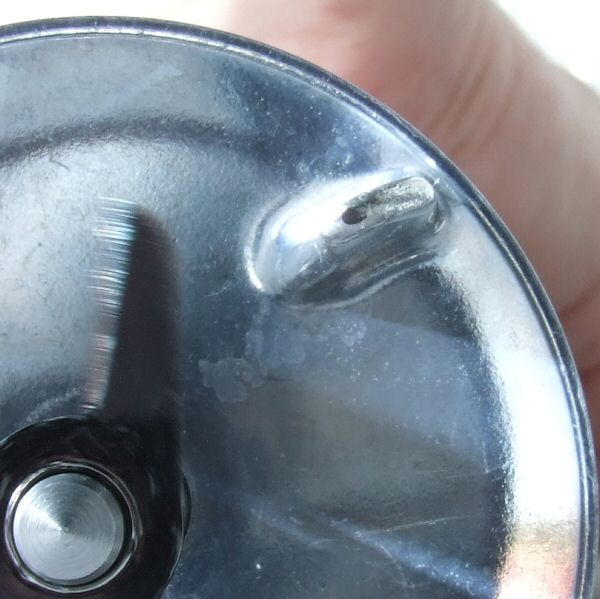

Um die Länge des Blitzes beurteilen zu können habe ich wieder meinen Stabmixer aus der Küche benutzt . Die Drehzahl beträgt nach Herstellerangaben ca. 17000 min-1.

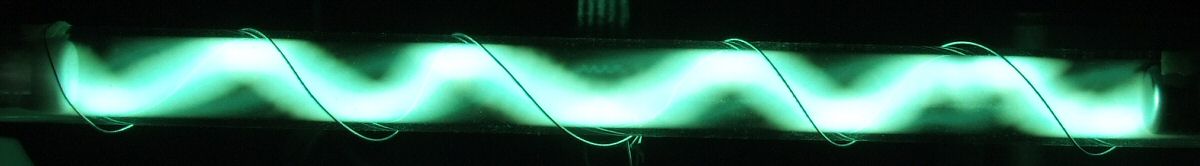

Das nächste Foto wurden durch ein Schweißschild (Athermal 8 A1) aufgenommen (ISO 80, Blende 7,1).

Der Entladungskanal orientiert sich exakt am Verlauf des Zünddrahtes.

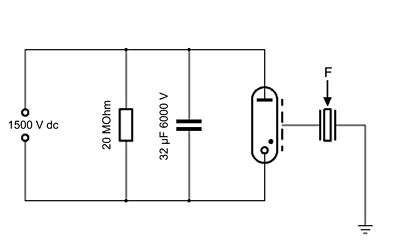

Für den nächsten Versuch habe ich einen Impulskondensator von der Firma Maxwell verwendet. Er wurde ebenfalls auf 1500 V geladen. Die Energie beträgt 36 J.

Der Blitz mit dem Impulskondensator ist etwas kürzer als der Blitz mit den Elkos. Er ist auch deutlich heller. Bei der niedrigeren Spannung von 1500 V ist der Blitz deutlich länger als bei höherer Spannung (7000 V).

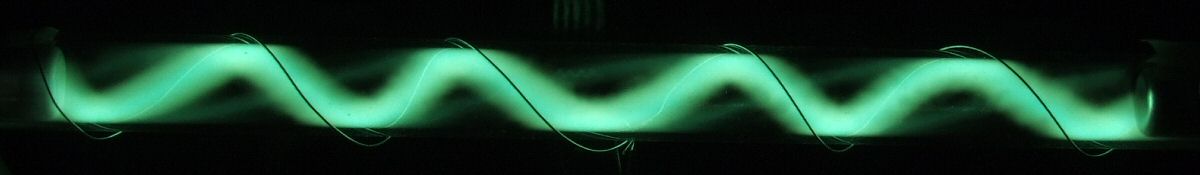

Das nächste Foto wurden durch ein Schweißschild (Athermal 8 A1) aufgenommen (ISO 80, Blende 7,1).

Der Entladungskanal orientiert sich exakt am Verlauf des Zünddrahtes.

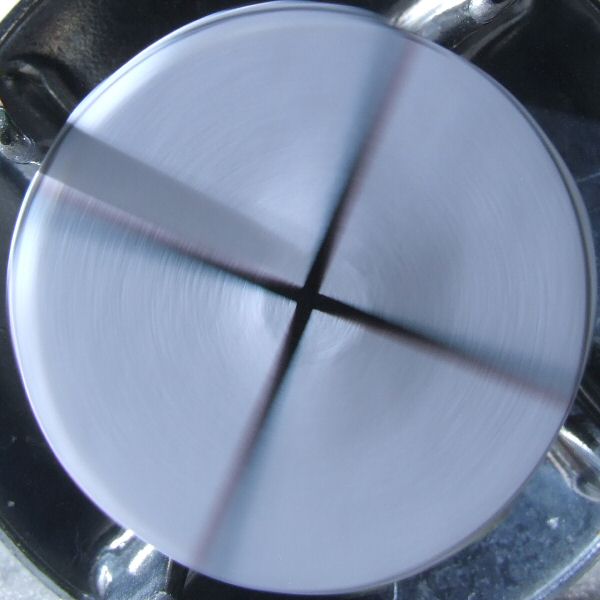

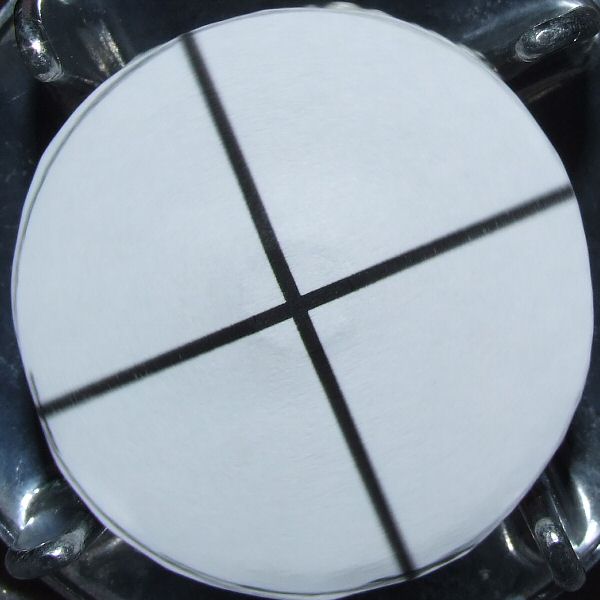

Zum Vergleich habe ich eine Scheibe mit einem Kreuz beklebt und mit dem Mixstab fotographiert. Das linke Bild wurde mit dem eingebauten Blitz der Kamera aufgenommen, das mittlere Bild mit den Elkos und das rechte Bild mit dem Maxwell Impulskondensator.
