Lorenz Attraktor mit einem Orbital

 [vor]

Die Differenzen werden nach folgendem Schema berechnet [9].



dx = [(-a-1)*x + (a-b)*y+ (1-a)*h + y*z] * dt

5-15


dy = [(b-a)*x - (a+1)*y+ (b+a)*h - x*z - h*z] * dt

5-16


dz = [y/2 - c*z] * dt

5-17


xn+1 = xn + dx

5-18


yn+1 = yn + dy

5-19


zn+1 = zn + dz

5-20

Die Werte der Konstanten sind



a = 10


b = 28


c = 6

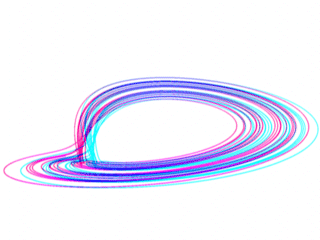

Abb. 5

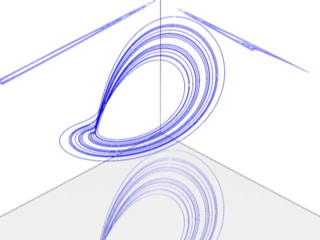

Auf den ersten Blick scheint der Attraktor relativ hoch zu sein, aber am Schatten an den Wänden erkann man das er sehr flach ist. Dies ist auch besonders gut im Stereobild zu erkennen.


Abb. 6

Das Plugin zur Erzeugung des Attraktors (für Cinema Version 5, 7 und 8) kann auf der Download Seite runtergeladen werden.
