Lorenz Attraktor mit drei Orbitalen
|
[zurück] | Lorenz Attraktor mit drei Orbitalen |
[vor] | |
Die Differenzen werden nach folgendem Schema berechnet [9].
|
dx = [(-(a+1)*x+(a-b+z)*y)/3+((1-a)*(x2-y2)+2*(b+a-z)*x*y)/(3*h)] * dt |
5-21 |
|
|
dy = [((b-a-z)*x-(a+1)*y)/3+(2*(a-1)*x*y+(b+a-z)*(x2-y2))/(3*h)] * dt |
5-22 |
|
|
dz = [(3*x2*y-y3)/2-c*z] * dt |
5-23 |
Die Werte der Konstanten sind
|
a = 10 |
|
|
b = 28 |
|
|
c = 6 |

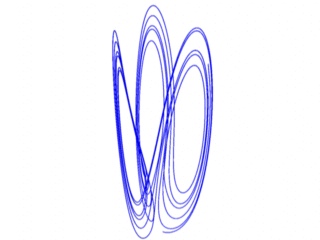

Abb. 7

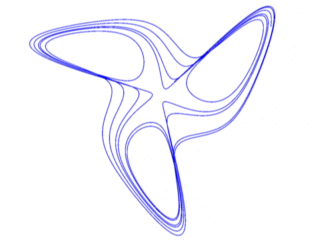

Die Anzahl der Orbitale läßt sich am besten in der Draufsicht erkennen.
Abb. 8
Das Plugin zur Erzeugung des Attraktors (für Cinema Version 5, 7 und 8) kann auf der Download Seite runtergeladen werden.
|
