3.82. Isolator

 [vor]

Als weiteres Beispiel für einen Rotationskörper erzeugen wir einen Isolator. Die Funktion f(x) ist dann schon etwas komplizierter.



y = a + b sin(c x 2 pi)

3-268

Mit den folgenden Gleichungen machen wir aus Gl. 3-268 einen Rotationskörper um die x-Achse.



x = u

3-269


y = (a + b sin(c u 2 pi)) sin(v)

3-270


z = (a + b sin(c u 2 pi)) cos(v)

3-271

Die Konstanten a, b und c bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [1.5, 9.5]




v ist Element aus der Zahlenmenge [0, 2 pi]



Beim Isolator handelt es sich um eine halboffene Figur, der Definitionsbereich von u kann daher beim Plugin verändert werden.

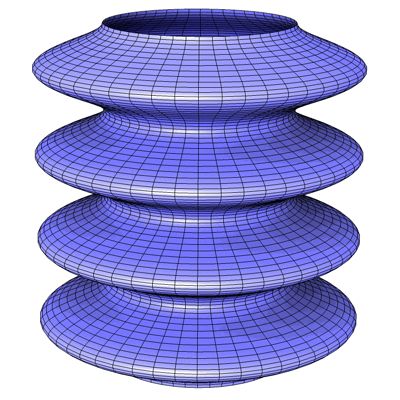

Abb. 87

In Abb. 87 ist die Figur um 90 ° gedreht.

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
