Die Bonan-Jeener-Klein Surface [29,32] wird durch folgende Gleichungen dargestellt. Sie ist eine Erweiterung der Kleinschen Flasche.
|
W = sin((M - 1) u) + T |
3-323 |
|
|
x = M cos(u) - cos(M u) - ((M - 1)/M) W sin((M + 1) u/2) cos(v) |
3-324 |
|
|
y = W sin(v) |
3-325 |
|
|
z = M sin(u) - sin(M u) + ((M - 1)/M) W cos((M + 1) u/2) cos(v) |
3-326 |
Die Konstanten M und T bestimmen das Aussehen der Figur.
Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.
|
u ist Element aus der Zahlenmenge [0, 2 pi] |
||
|
v ist Element aus der Zahlenmenge [0, 2 pi] |
Da es sich bei der Bonan-Jeener-Klein Surface um eine geschlossene Figur handelt muss der Definitionsbereich exakt eingehalten werden, er kann beim Plugin nicht verändert werden.

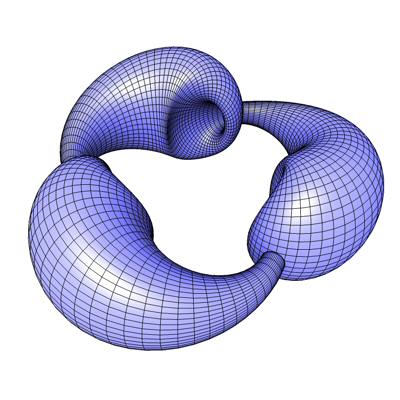

Bonan-Jeener-Klein Surface mit M=3 und T=1.5.
Abb. 134
Bonan-Jeener-Klein Surface mit M=4 und T=1.5.
Abb. 135
Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

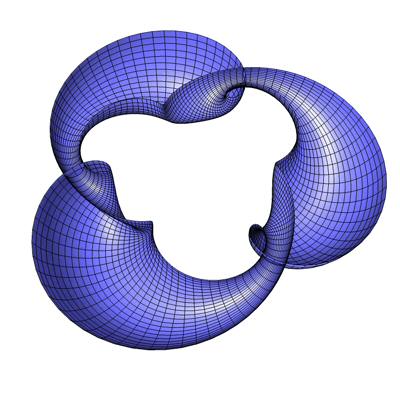

Abb. 136 zeigt das aufgeschnittene Modell.
Abb. 136

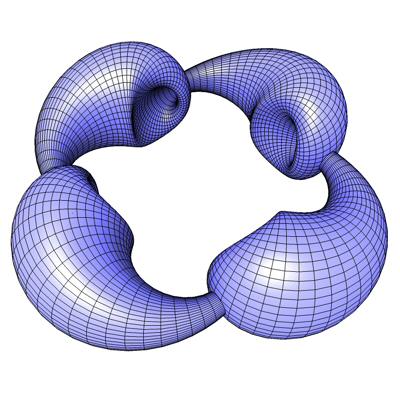

Bonan-Jeener-Klein Surface mit M=5 und T=1.5.
Abb. 137

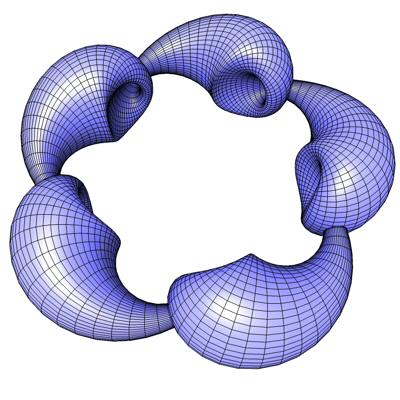

Bonan-Jeener-Klein Surface mit M=6 und T=1.5.
Abb. 138
Bonan-Jeener-Klein Surface mit M=7 und T=1.5.
Abb. 139
|
