Die Jeener-Klein Surface [29,31] wird durch folgende Gleichungen dargestellt. Sie ist eine Erweiterung der Kleinschen Flasche.
|
W = ((S + 1)/4) cos((S + 1) u + pi/T) + sqrt(a) |
3-319 |
|
|
x = S cos(u) + cos(S u) - W sin((S - 1) u/2) cos(v) |
3-320 |
|
|
y = W sin(v) |
3-321 |
|
|
z = S sin(u) - sin(S u) - W cos((S - 1) u/2) cos(v) |
3-322 |
Die Konstanten S, T und a bestimmen das Aussehen der Figur.
Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.
|
u ist Element aus der Zahlenmenge [0, 2 pi] |
||
|
v ist Element aus der Zahlenmenge [0, 2 pi] |
Da es sich bei der Jeener-Klein Surface um eine geschlossene Figur handelt muss der Definitionsbereich exakt eingehalten werden, er kann beim Plugin nicht verändert werden.

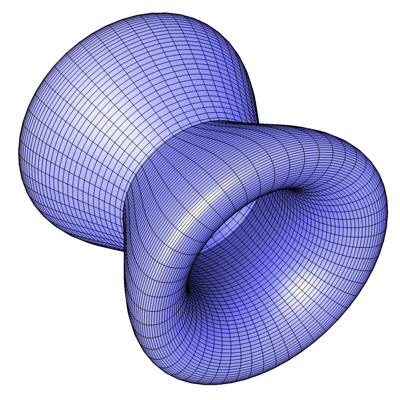

Jeener-Klein Surface mit S=1 und T=3.
Abb. 128

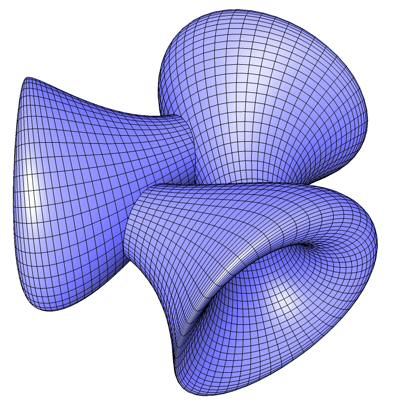

Jeener-Klein Surface mit S=2 und T=4.
Abb. 129
Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

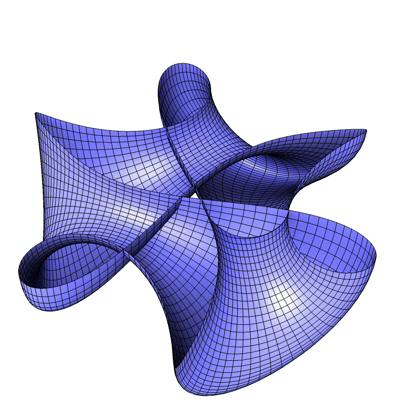

Abb. 130 zeigt das aufgeschnittene Modell.
Abb. 130

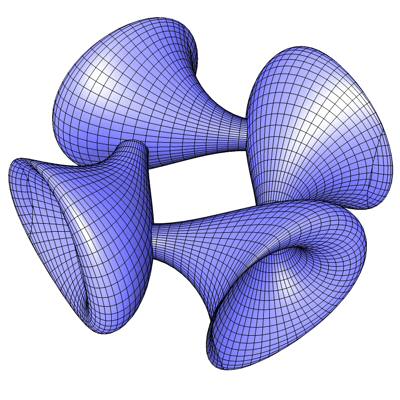

Jeener-Klein Surface mit S=3 und T=5.
Abb. 131

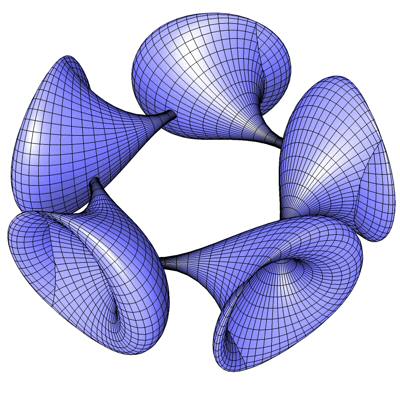

Jeener-Klein Surface mit S=4 und T=5.
Abb. 132

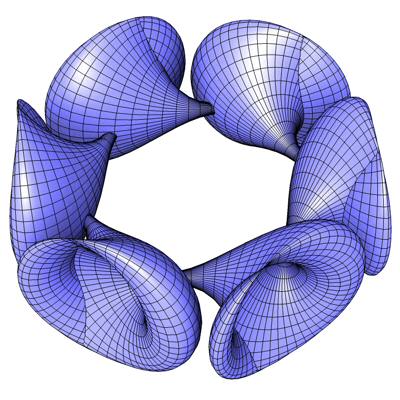

Jeener-Klein Surface mit S=5 und T=6. a wurde von 2 auf 3 erhöht.
Abb. 133
|
