3.100. Vase und Spear Head

 [vor]

Die Vase [20] wird durch folgende Gleichungen dargestellt.



x = v cos(b v + u)

3-316


y = v sin(u)

3-317


z = a v2

3-318

Die Konstanten a und b bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 2 pi]




v ist Element aus der Zahlenmenge [-2, 2]



Bei der Vase handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.

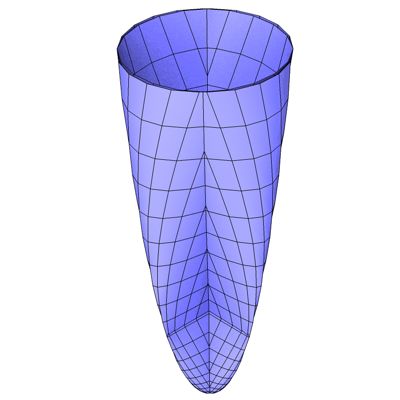

Abb. 126

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.

Ändern wird den Definitionsbereich von v etwas erhalten wir den Spear Head.



u ist Element aus der Zahlenmenge [0, 2 pi]




v ist Element aus der Zahlenmenge [-1.015, 1.015]




Abb. 127

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
