3.99. Paper Bag

 [vor]

Der Paper Bag [20] wird durch folgende Gleichungen dargestellt.



x = v cos(u)

3-313


y = (v + b u) sin(u)

3-314


z = a v2

3-315

Die Konstanten a und b bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 2 pi]




v ist Element aus der Zahlenmenge [0, 2]



Beim Paper Bag handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.

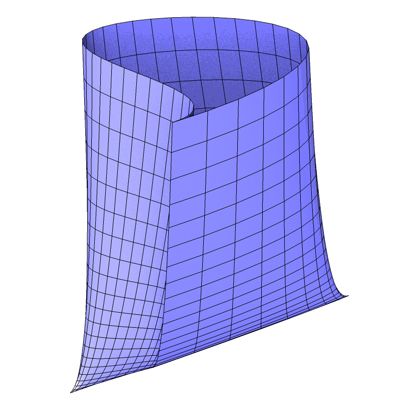

Abb. 125

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
