3.98. Facing Snail

 [vor]

Die Facing Snail [20] wird durch folgende Gleichungen dargestellt.



x = cos(v) cos(u)

3-310


y = sin(v) cos(u)

3-311


z = (1 - a v) sin(u)

3-312

Die Konstante a bestimmt das Aussehen der Figur. Für a = 0 wird aus der Facing Snail eine Kugel.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-pi/2, pi/2]




v ist Element aus der Zahlenmenge [0, 6 pi]



Bei der Facing Snail handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.

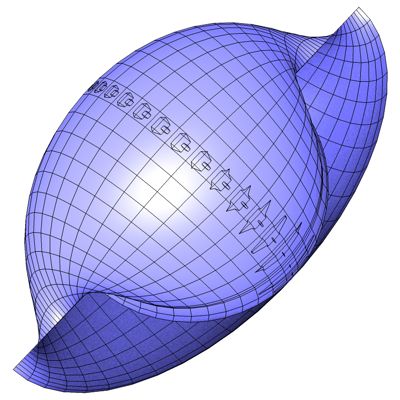

Abb. 123

Abb. 124 zeigt die aufgeschnittene Figur.


Abb. 124

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
