3.7.18. 3 Phasen Kondensatoren

[vor]

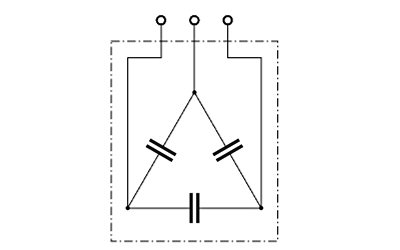

Diese großen MKP Kondensatoren habe ich zur Blindstromkompensation für meinen Obitstack vorgesehen. Die Kondensatoren sind für 3 Phasen vorgesehen und bestehen intern aus drei separaten Kondensatoren die im Dreick zusammengeschaltet sind. Die Eckpunkte des Dreiecks sind als Kontakte nach außen geführt. Sie haben einen Durchmesser von 116 mm und eine Höhe von 164 mm. Zur Befestigung am Boden hat der Kondensator ein M12 Gewinde.
Die Kondensatoren haben ein Polypropylen Dielektrikum und sind selbstheilend. Sie enthalten kein Öl und sind gasimprägniert.

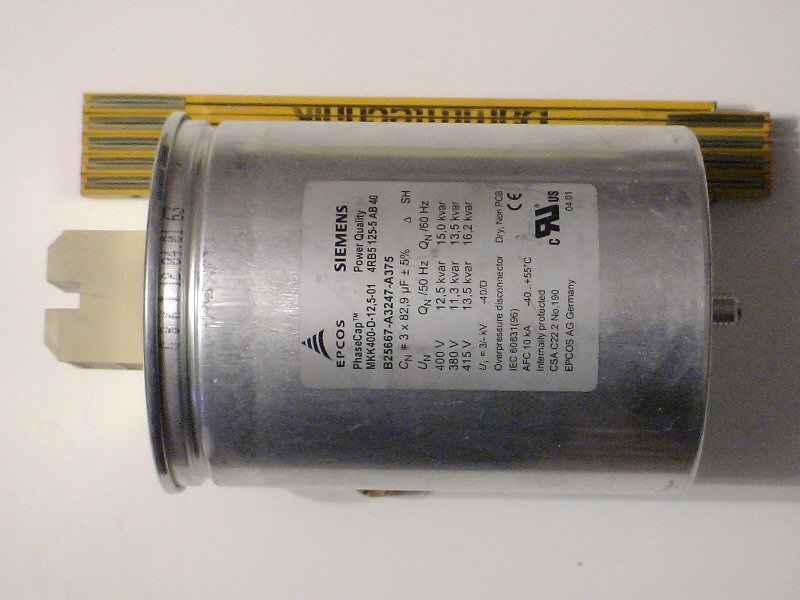

Dieser Kondensator hat 3 mal 82,9 µF. Wird er einphasig betrieben ergibt sich durch Reihen- und Parallelschaltung eine Kapazität von 124,4 µF. Dieser Typ ist für einen Nennstrom von 18 A ausgelegt. Der Kondensator wiegt 1,1 kg.

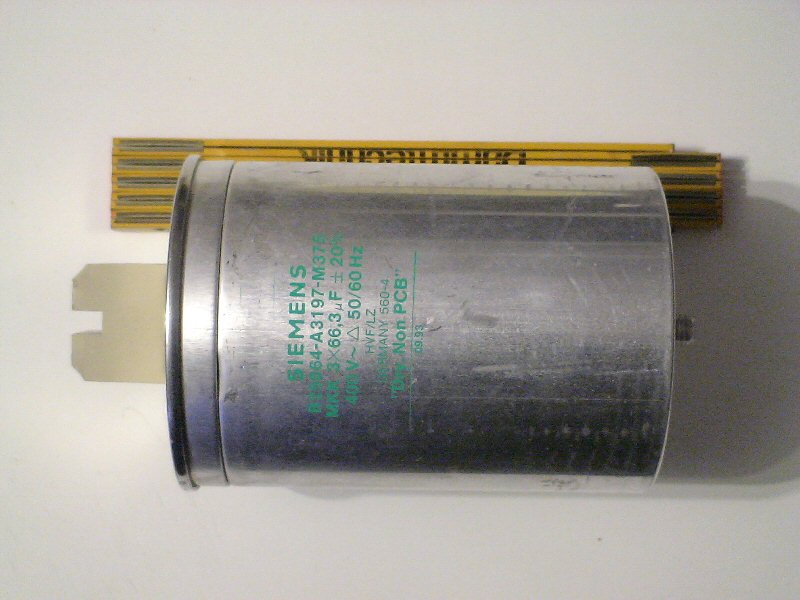

Dieser Kondensator hat 3 mal 66,3 µF. Wird er einphasig betrieben ergibt sich durch Reihen- und Parallelschaltung eine Kapazität von 99,5 µF.
