3.7.17. Dioden und Gleichrichter
|
[zurück] | 3.7.17. Dioden und Gleichrichter |
[vor] | |
Die 1N4007 ist eine einfache Standarddiode mit einer Spitzensperrspannung von 1000 V und einem Nennstrom von 1 A. Sie hat einen Durchmesser von 2,6 mm und ist 5,1 mm lang. Sie ist relativ langsam und für höhere Frequenzen nicht geeignet.
Die BY12 von der Firma Diotec ist eine Hochspannungsdiode mit einer Spitzensperrspannung von 12000 V und einem Nennstrom von 0,5 A. Sie hat einen Durchmesser von 6,3 mm und ist 21 mm lang.

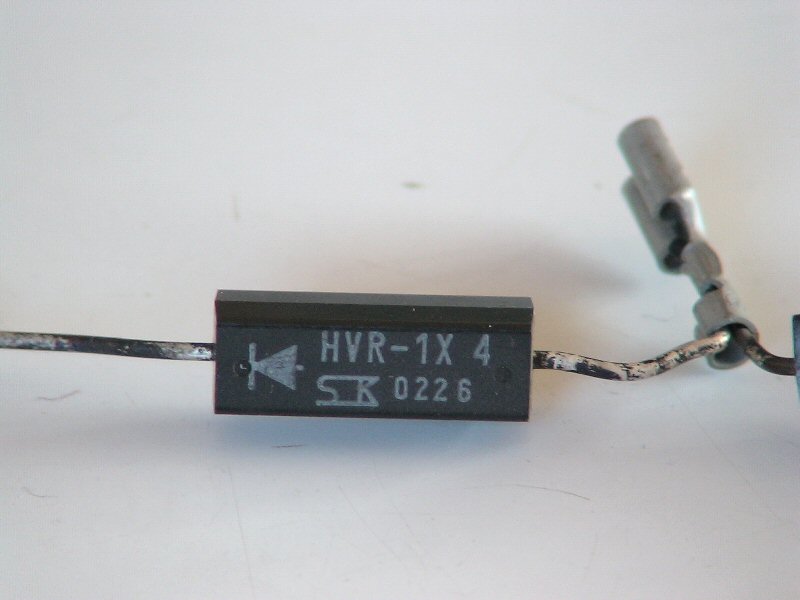

Die HVR-1X 4 ist eine Hochspannungsdiode mit einer Spitzensperrspannung von 10000 V und einem Nennstrom von 0,5 A. Sie stammt aus einem Mikrowellenherd. Die Diode hat eine Kantenlänge von 7 mm und ist 21 mm lang.
Der KBPC3510 ist ein Brückengleichrichter mit einer Spitzensperrspannung von 1000 V und einem Nennstrom von 35 A. Er hat eine Kantenlänge von 28,3 mm und ist 11 mm hoch (ohne Kontakte). Der Anschluß erfolgt über 6,3 mm Kabelschuhe.

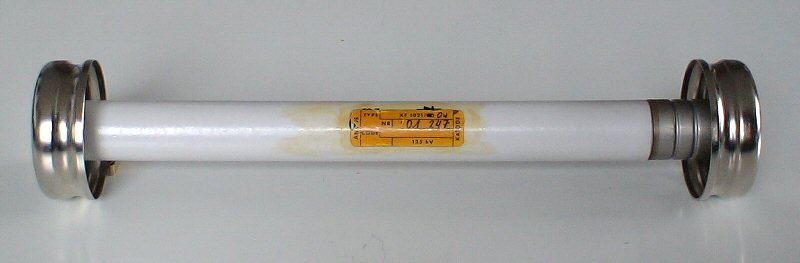

Diese Diode stammt aus einem Röntgengerät, sie hat eine Spitzensperrspannung von 125 kV und einen Nennstrom von wahrscheinlich 100 mA. Sie ist 23 cm lang und hat einen Durchmesser von 20 mm. Auf der Halteschiene montiert ist sie für einen Betrieb unter Öl gedacht.
Die SRU-12Z ist eine Hochspannungsdiode und stammt wie Trafo, Drossel und Kondensator aus einem medizinischen Defibrillator. Sie hat eine Länge von 35 mm und ist 12 mm breit.
Die AEG D 668N 2400 T ist eine sogenannte Hockey Puck Diode, sie ist baugleich mit der Eupec 748 N. Sie hat einen Durchmesser von 50 mm und ist 14 mm hoch. Sie ist eine Leistungsgleichrichterdiode mit einem Dauergrenzstrom von 750 A.
D 405 N 24 Leistungdiode von Eupec. Diese Diode ist ausgelegt für eine Spannung von 2400V und einem Strom von 405 Ampere.
Zur Kontaktierung habe ich sie auf einer Kupferplatte (17,7 * 8,0 * 1,0 cm) montiert. Eigentlich müßte sie auf einen Kühlkörper montiert werden aber die Kupferplatte wiegt schon 1,2 kg und kann entsprechend Wärme aufnehmen. Geplant ist ohnehin nur ein Kurzzeitbetrieb, da sollte die Kühlung ausreichen.
|
