3.7.16. 38 V Trafo

 [vor]

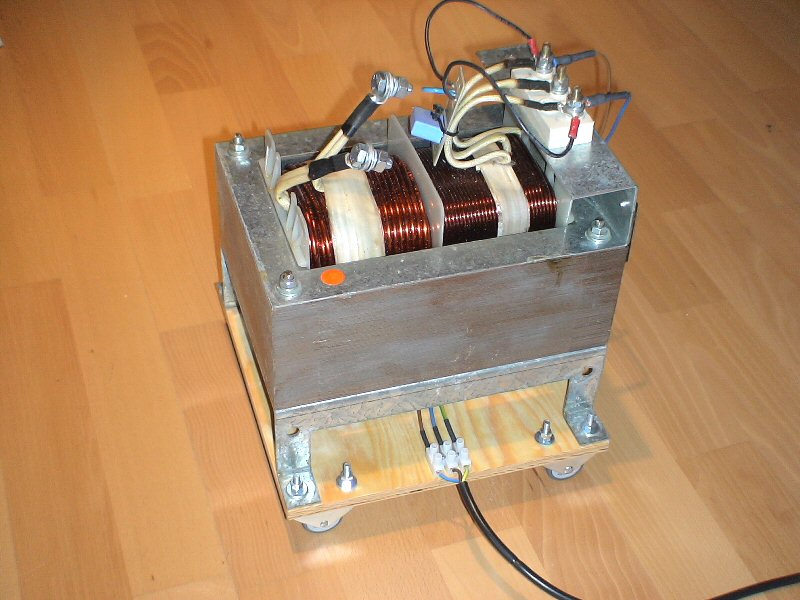

Auch mit Niederspannung kann man Spaß haben und so habe ich diesen hübschen Trafo gekauft.

Gewicht ca. 27 kg
Maße Kern 18 * 24 * 9 cm

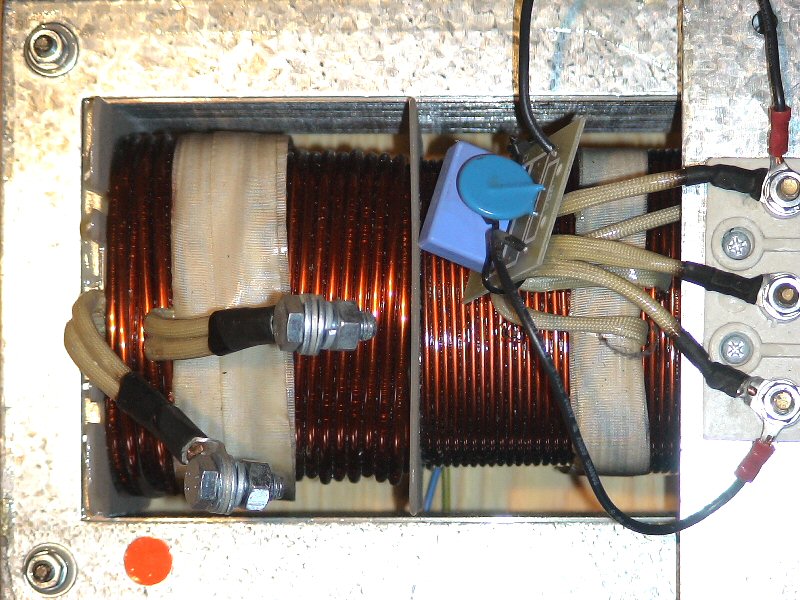

Drahtdurchmesser primär 2,3 mm
Drahtdurchmesser sekundär 4,0 mm
Leerlaufspannung 38 V
Leerlaufstrom 0,9 A

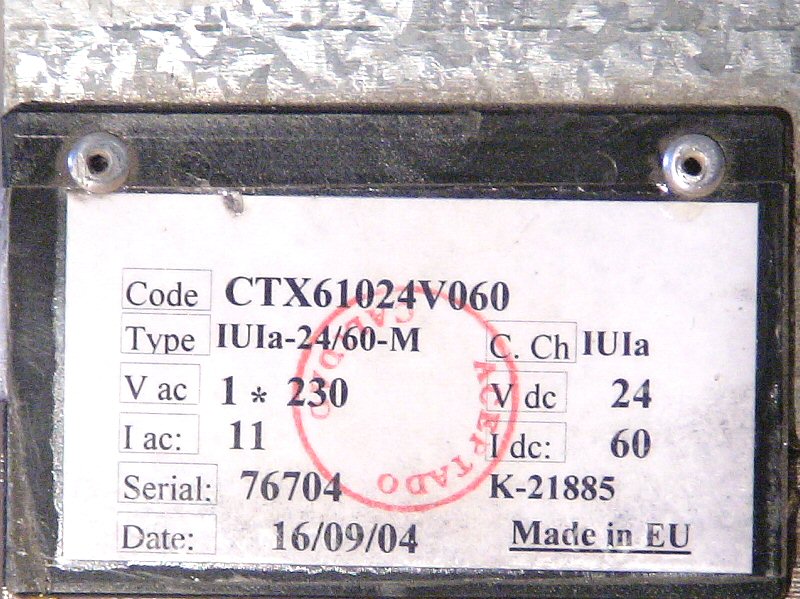

Die Angaben auf dem Typenschild sind etwas merkwürdig, 24 V dc.

Um den Trafo zu testen habe ich ein paar Belastungstests gemacht.

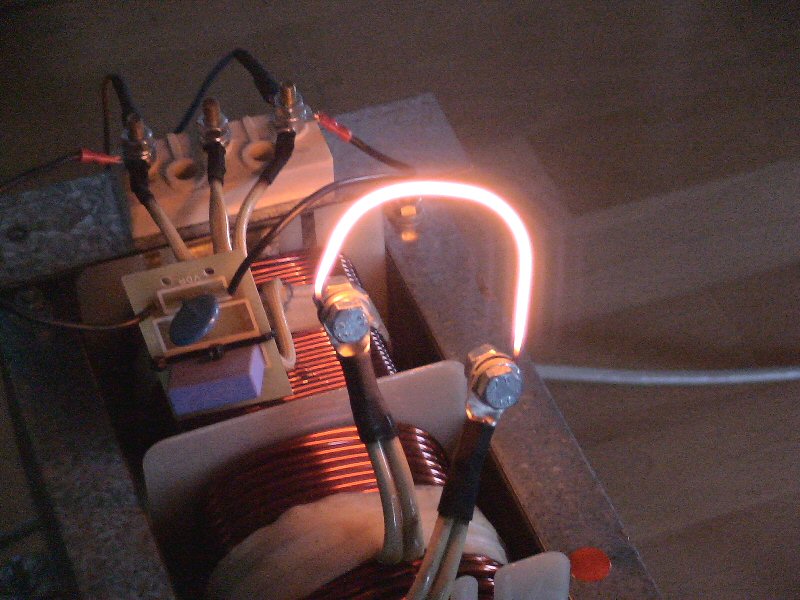

Kurzes Stück V2A Draht mit 1,5 mm Durchmesser.

Primär 60 V
8,88 A
Sekundär 4,71 V
56,8 A

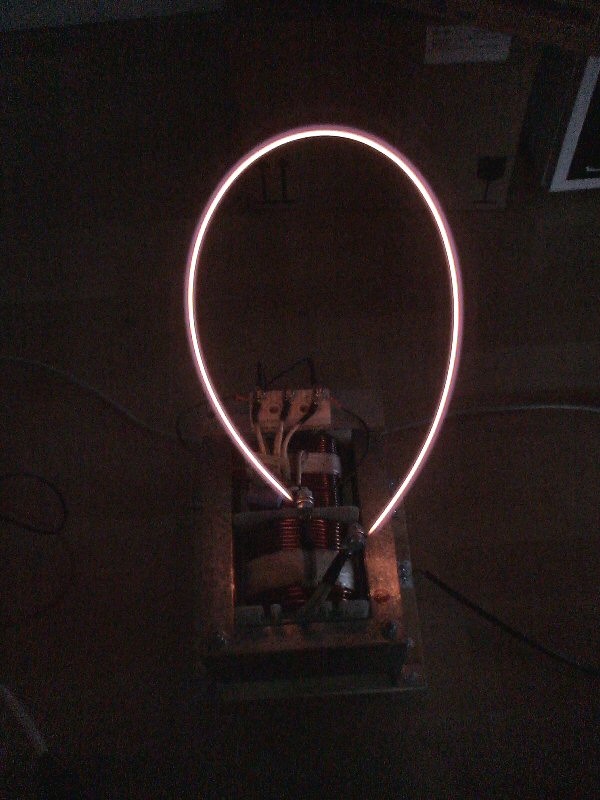

80 cm V2A Draht mit 1,5 mm Durchmesser.

Primär 100 V
5,53 A
Sekundär 15,7 V
39,0 A

M4 Gewindestange (V2A).

Primär 80 V
15,2 A
Sekundär 1,37 V
85,8 A

Mehr Strom ist nicht machbar, die 100 A schafft er nicht. Mit diesem Trafo kann man auch einen Kohlelichtbogen erzeugen.
