Selbstbaudrossel

 [vor]

Den UI Kern meines defekten Trenntrafos habe ich komplett zerlegt. Eine Wicklung läßt sich so viel einfacher aufbringen und der Luftspalt kann beliebig eingestellt werden.

Maße Kern 15 * 25 * 5 cm
Querschnittsfläche 25 cm2
Kernvolumen 1500 cm3
Gewicht 11,8 kg

Auf einen Spulenträger aus Pappe habe ich 50 Windungen Litze gewickelt (Drossel DD1). Den Luftspalt habe ich durch einen Stapel Kopierfolie (je 0,1 mm) eingestellt. Die Induktivitäten wurden mit dem LCR Meter gemessen.

Luftspalt 120 Hz 1 kHz
0,0 mm 4,24 mH 4,17 mH
0,1 mm 3,84 mH 3,75 mH
0,2 mm 3,56 mH 3,45 mH
0,4 mm 3,18 mH 3,12 mH
0,6 mm 2,91 mH 2,84 mH
0,8 mm 2,74 mH 2,68 mH
1,0 mm 2,56 mH 2,49 mH
1,2 mm 2,40 mH 2,34 mH
1,4 mm 2,31 mH 2,23 mH
1,6 mm 2,22 mH 2,15 mH
1,8 mm 2,15 mH 2,07 mH
2,0 mm 2,06 mH 1,99 mH

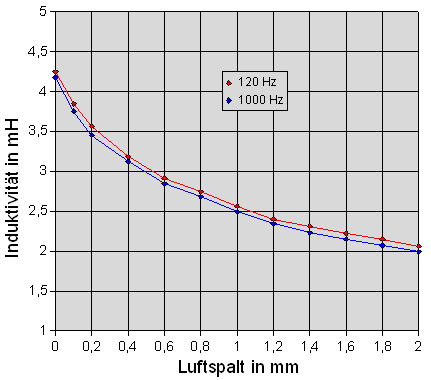

Anders als beim Ringkerntrafo ist die Abhängigkeit des Meßwertes von der Meßfrequenz gering.

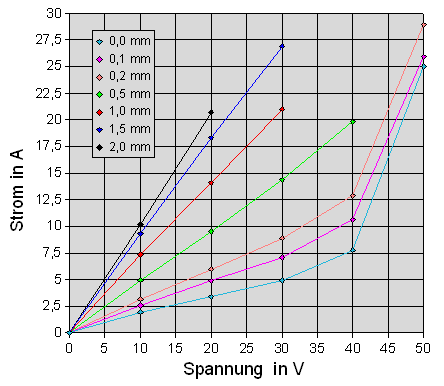

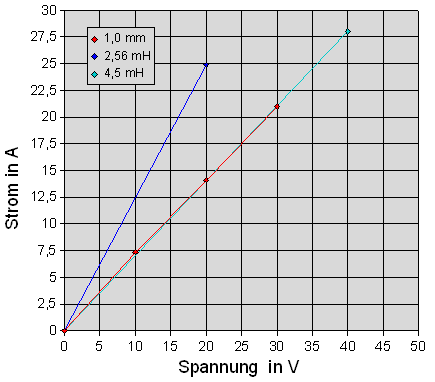

Ab einem Luftspalt von 0,5 mm ist die Kurve linear. Im Gegensatz zu Drossel 3 entsprechen die Meßwerte aber nicht der aus der Induktivität berechneten Kurve. Im folgenden Diagramm ist die Kurve für einen Luftspalt von 1,0 mm dargestellt. Sie entspricht statt der gemessenen 2,56 mH einem Wert von 4,56 mH.

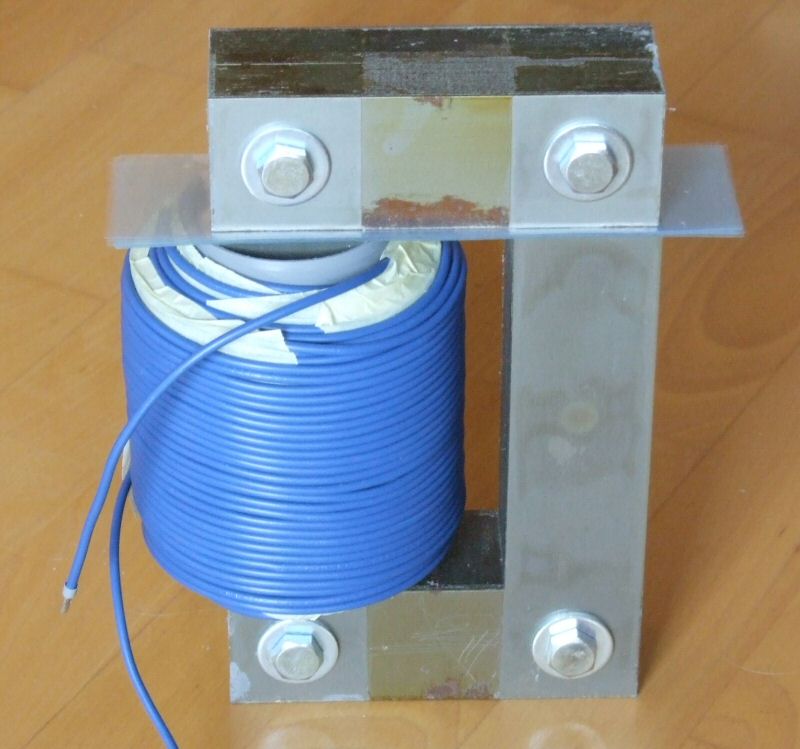

Auf einen Spulenträger aus einem 70 mm PVC Rohr habe ich 221 Windungen Litze in 7 Lagen gewickelt (Drossel DD2). Den Luftspalt habe ich durch einen Stapel Kopierfolie (je 0,1 mm) eingestellt. Die Induktivitäten wurden mit dem LCR Meter gemessen.
Ohne Eisenkern hat die Spule eine Induktivität von 2,5 mH.

Luftspalt 120 Hz 1 kHz
0,0 mm 97,3 mH 86,3 mH
0,1 mm 87,8 mH 79,7 mH
0,2 mm 80,4 mH 73,8 mH
0,4 mm 69,3 mH 65,1 mH
0,6 mm 62,4 mH 59,2 mH
0,8 mm 57,6 mH 55,0 mH
1,0 mm 53,3 mH 51,0 mH
1,2 mm 50,0 mH 48,2 mH
1,4 mm 47,0 mH 45,3 mH
1,6 mm 44,9 mH 43,5 mH
1,8 mm 43,0 mH 41,4 mH
2,0 mm 41,4 mH 40,1 mH
10,0 mm 24,3 mH 23,7 mH
unendlich 18,6 mH 18,2 mH
