Selbstbaudrossel

[vor]

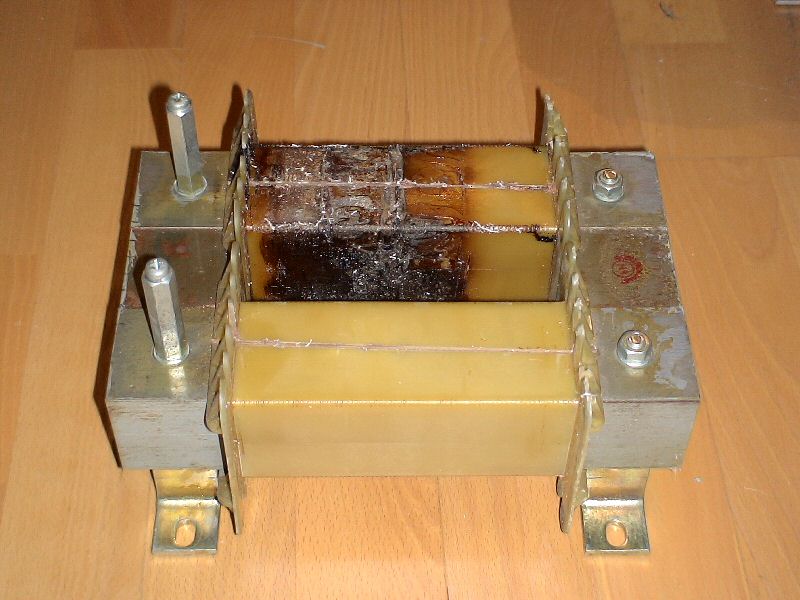

Als Basis für diese Drossel dient ein UI Kern eines defekten Trenntrafos, der Trafo hatte 2000/5300 VA. Die Wicklungen habe ich mit der Flex entfernt, den Kunststoffspulenträger habe ich gelassen. Auf der einen Seite ist der thermische Schaden gut zu erkennen.

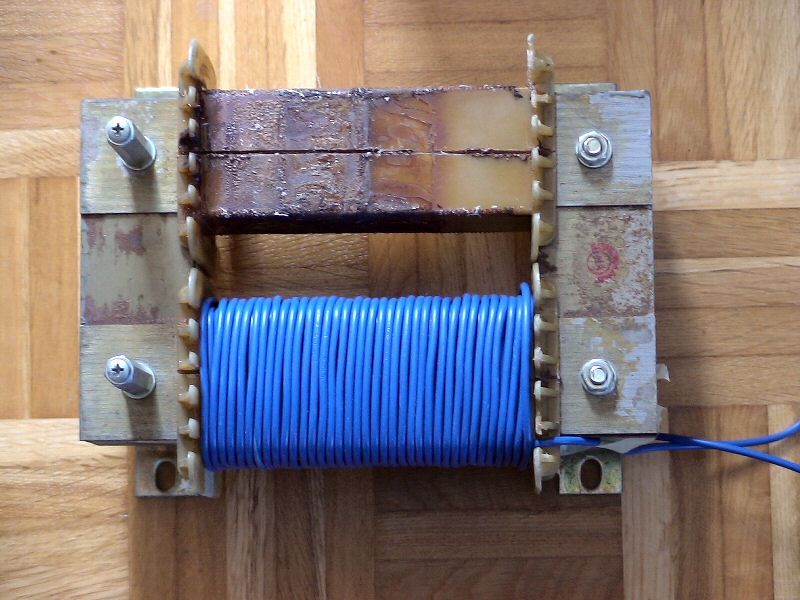

Ich habe in zwei Schritten zwei Lagen Litze aufgewickelt.

Wird die Anzahl der Windungen verdoppelt, vervierfacht sich die Induktivität. In der Formel zur Berechnung der Induktivität einer Zylinderspule ist die Anzahl der Windungen im Quadrat enthalten.

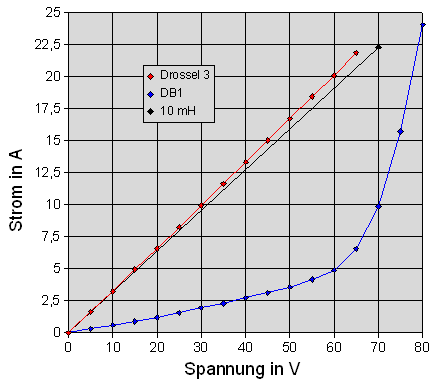

In diesem Diagram ist das Verhalten der Drossel mit 11,0 mH dargestellt (DB1). Zum Vergleich habe ich die Messung von Drossel 3 (9,5 mH) und die theoretische Kurve für 10 mH mit eingefügt.
Drossel 3 verhält sich streng linear, die Meßwerte entsprechen der Theorie. Drossel DB1 verhält sich untypisch für eine Induktivität von 11 mH.
