Osram XBO 1600 Watt

 [vor]

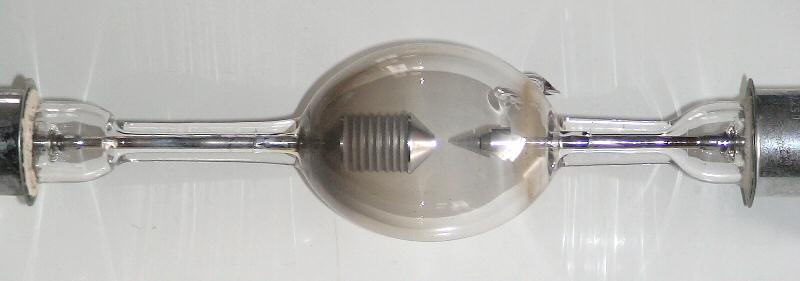

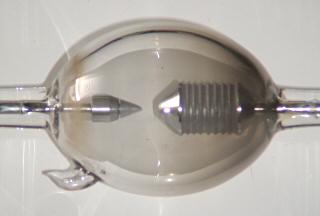

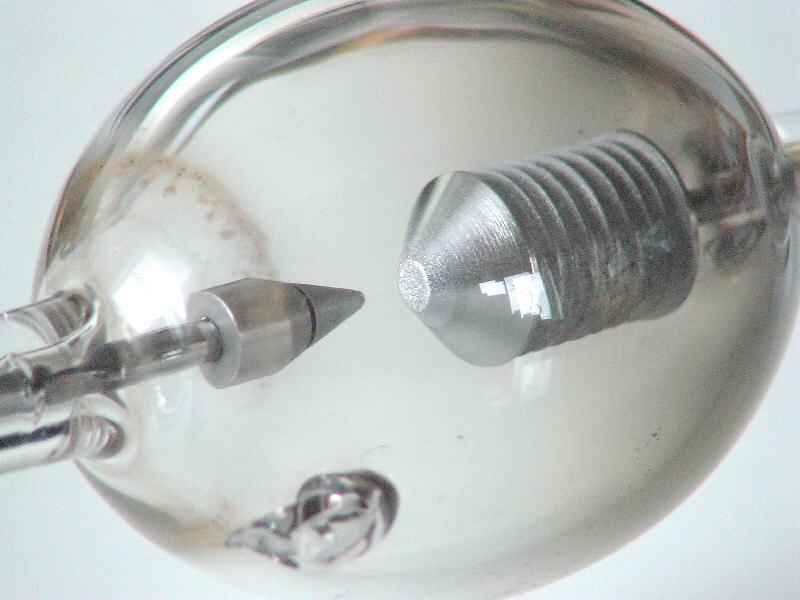

Xenon Kurzbogenlampen werden unter anderem in Kinoprojektoren oder Skybeamern verwendet. Sie sind mit Xenongas unter hohem Druck gefüllt und deshalb auch im kalten Zustand gefährlich. Normalerweise sind sie mit einer Splitterschutzhülle versehen die aber bei dieser älterem Lampe fehlt. Bei der Handhabung der Lampe sollte entsprechende Schutzkleidung (Gesichtsschild, Handschuhe usw.) getragen werden.

Die Betriebsparameter habe ich von einer modernen Lampe übernommen

Hersteller Osram
Typ XBO 1600
Leistung 1600 Watt
Versorgungsspannung 24 V DC
Lampenstrom 65 A
Zündspannung 36 kV
Elektrodenabstand 4,8 mm
Lichtstrom 60000 lm
Lebensdauer ca. 2400 h
Länge 370 mm
Durchmesser 52 mm

Ich habe die Lampe mal in einen Mikrowellenherd gelegt aber bei diesem hohen Gasdruck zündet kein Plasma. Das ist bei den HBO Lampen anders, sie leuchten schön in der Mikrowelle.

Auch mit den 8000 V meines Neontrafos läßt sich kein Funke oder Überchlag erzeugen.

Weitere Informationen zu Xenonlampen siehe bei Stewavelight oder beim Lampenmuseum.

Um in der Lampe trotzdem eine Entladung zu zünden habe ich sie an meinen Meßwandler 3 angeschlossen, um die Spannung zu variieren habe ich den Regeltrafo benutzt. Zur Strombegrenzung wurde ein 2 kW Tauchsieder in Reihe zum Meßwandler geschaltet.

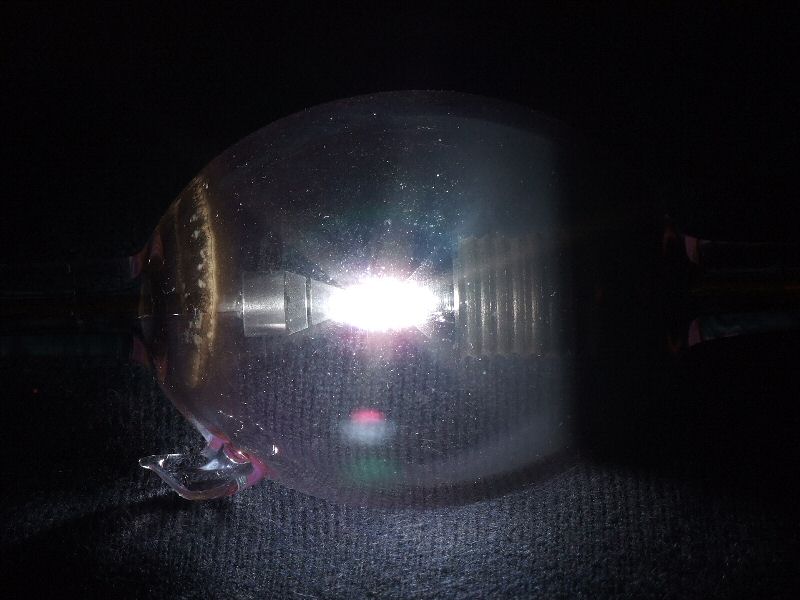

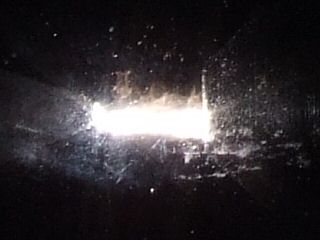

Zwischen den Elektrodenspitzen zündet ein Lichtbogen, es kommt zu keinen Gleitentladungen wie bei den größeren Lampen.

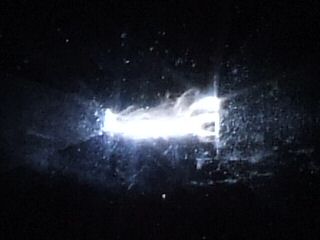

Bei kürzerer Belichtungszeit zeigt der Lichtbogen interessante Strukturen.

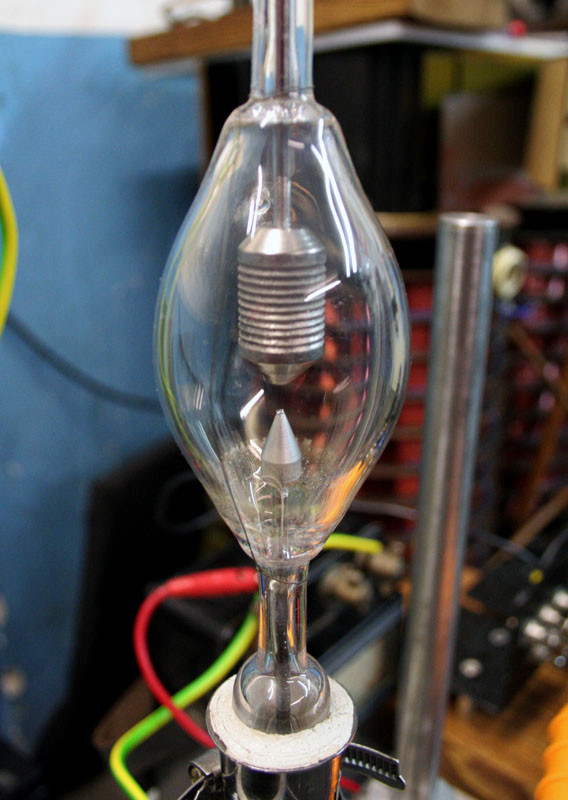

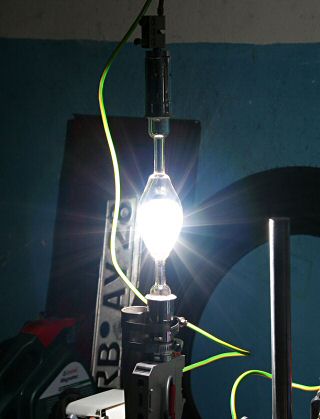

Ich habe leider kein Vorschalt- und Zündgerät um die Lampe in Betrieb zu nehmen. Die folgenden Bilder vom Betrieb so einer Lampe hat mir freundlicherweise Tobias Kohler zur Verfügung gestellt. Dabei handelt es sich um eine 1600 Watt Lampe von Tungsram. Betrieben wurde sie mit einem Schweißtrafo, Gleichrichter und einem Zündgerät der Firma Walter Bauch.

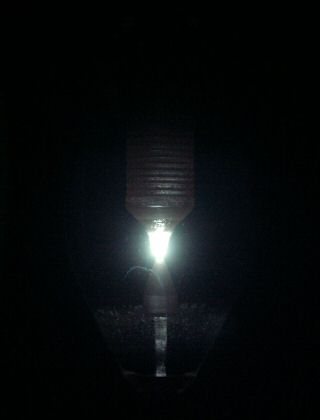

Durch einen Filter fotografiert ist der Lichtbogen gut zu erkennen. Bei den XBO Lampen handelt es sich um annähernd punktförmige Lichtquellen.

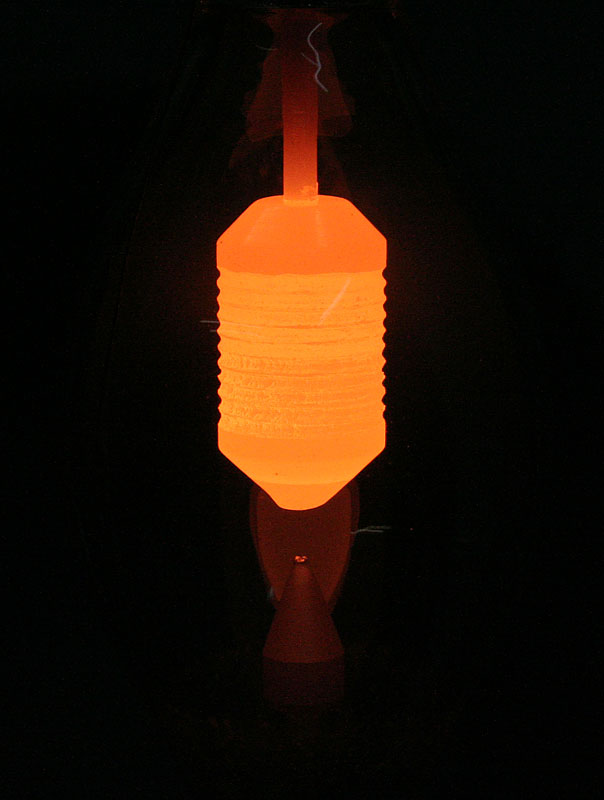

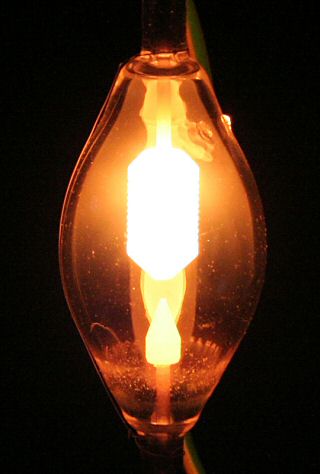

Die Wärmeentwicklung ist so groß das die Elektroden nach dem Abschalten noch hell glühen.

Vom Betrieb der Lampe gibt es auch ein Video bei Youtube.

Weitere Informationen gibt es im entsprechenden Beitrag im CTC-Labs Forum.
