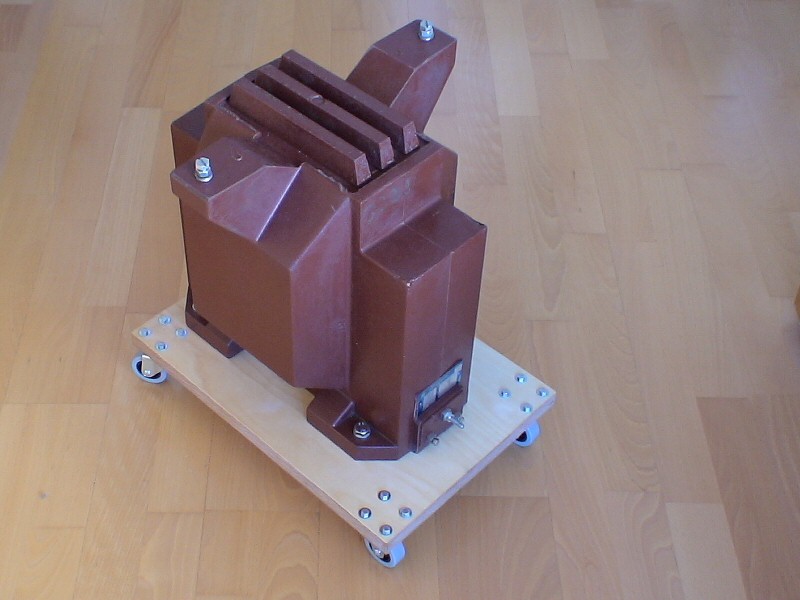

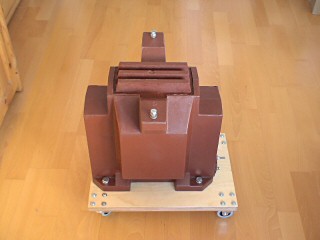

Diesen Trafo habe ich bei Ebay erworben. Mit dieser hohen Spannung sind die Meßwandler relativ selten (und teuer).

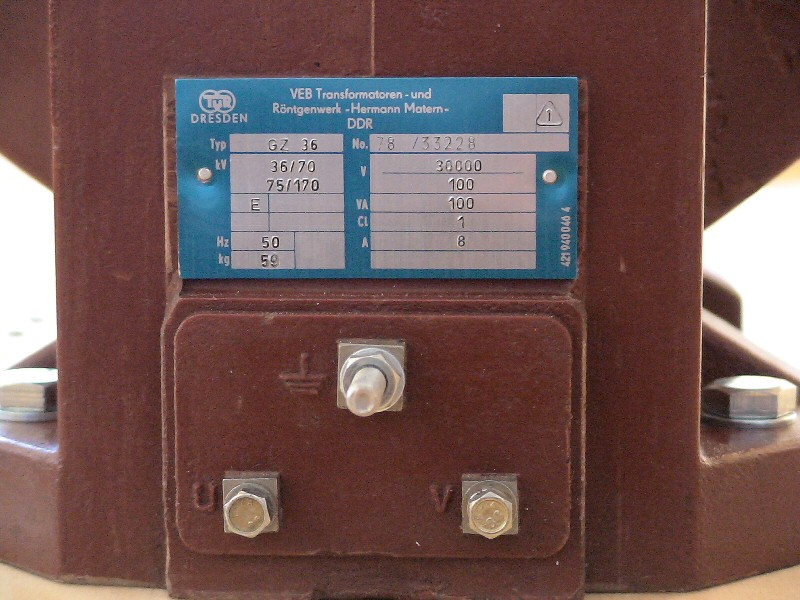

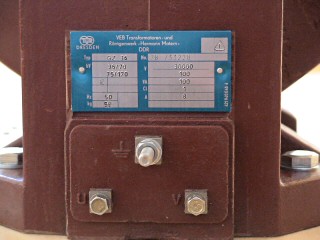

Hersteller | VEB Transformatoren- und Röntgenwerk -Hermann Matern- |
Typ | GZ 36 |
Primär | 100 V |
Sekundär | 30000 V |
VA | 100 |
A | 8 |
kV | 36/70 75/170 |
Frequenz | 50 Hz |
Baujahr | 1978 |
Gewicht | 59 kg |

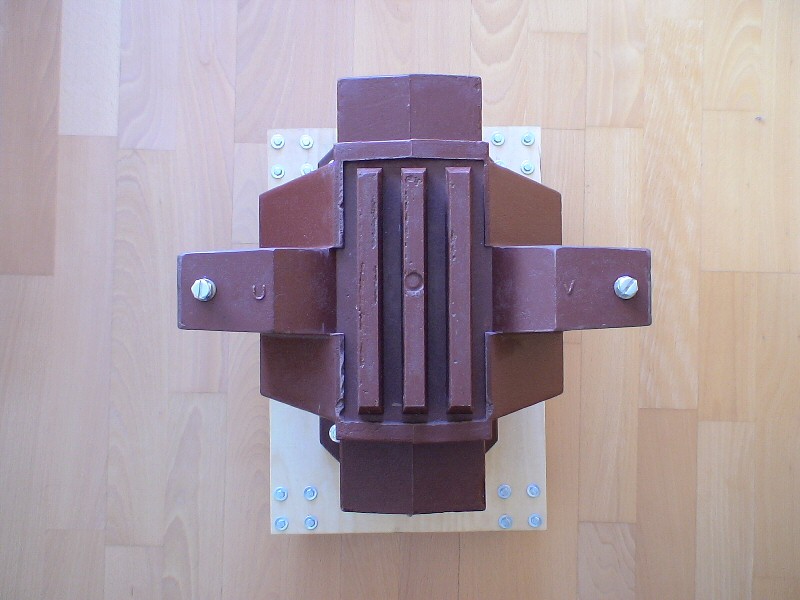

Die Sekundärspule ist wie beim Meßwandler 2 2 polig ausgelegt. Die Hochspannung ist somit Potentialfrei.

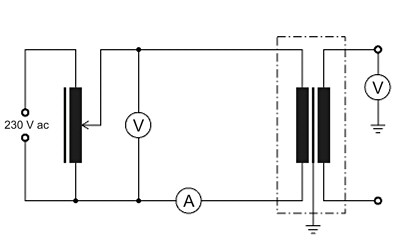

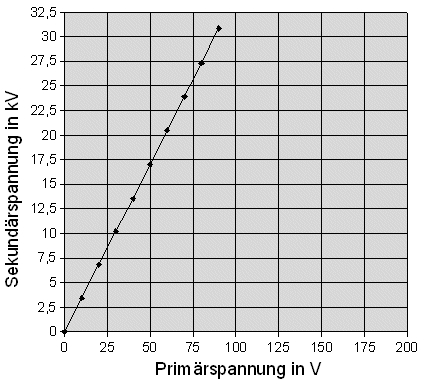

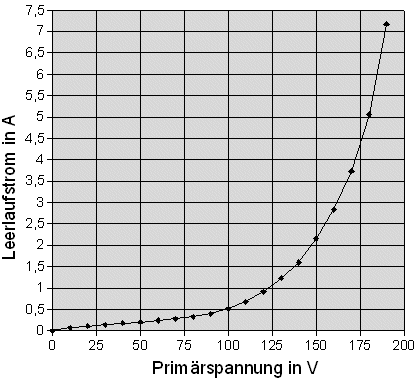

Zum Ausprobieren habe ich erst einmal die Leerlaufspannung und den Leerlaufstrom gemessen. Den Schutzleiter PE habe ich nicht an den Trafo angeschlossen. Die Sekundärspannung wurde mit dem Hochspannungstastkopf HVP 40 gemessen. Die Spitze des Tastkopfes wurde an einen Pol, die Masseklemme an den anderen Pol der Sekundärspule angeschlossen. Da der Hochspannungstastkopf HVP 40 nur für 28 kV AC ausgelegt ist habe ich die Messung bei 30 kV abgebrochen.

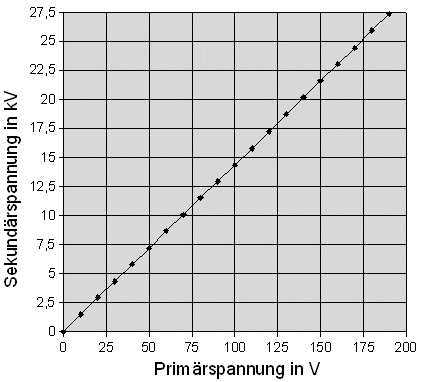

Um den vollen Spannungsbereich zu erfassen habe ich den Hochspannungstastkopf HVP 40 nur an einen Pol der Sekundärspule angeschlossen und das andere Ende des Tastkopfes geerdet. Dadurch wird nur die halbe Sekundärspannung gemessen.
Bei einer Primärspannung von 190 V bringt der Trafo 54,7 kV.
