Um den Trafo nicht zu überlasten sollte man ihn mit einem Ballast bzw. einer Strombegrenzung betreiben.
Im nächsten Versuch habe ich als Strombegrenzung einen wassergekühlten 24 Ohm Lastwiderstand in Form eines 2 kW Tauchsieders in Reihe zum Trafo geschaltet.
Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und die Primär- und
Sekundärspannung am Meßwandler mit dem Voltcraft Multimeter und dem

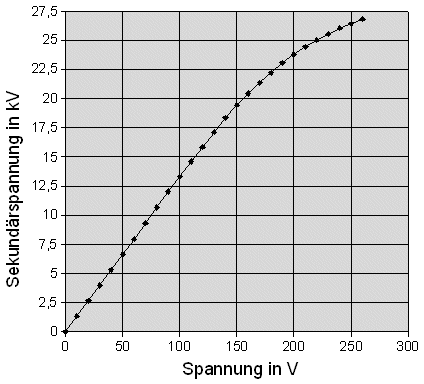

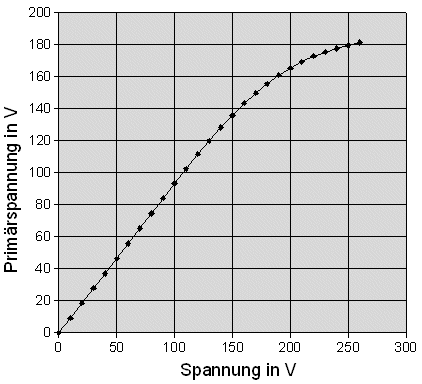

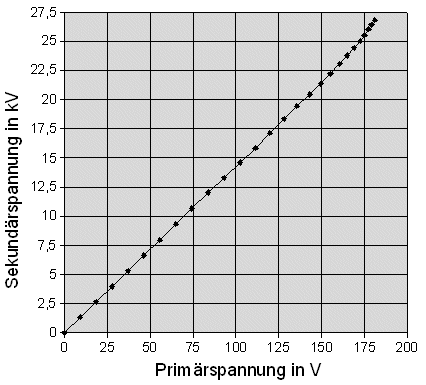

Hochspannungstastkopf gemessen. Es wurde nur die halbe Sekundärspannung an einem Pol der Sekundärspule gegen Masse gemessen.

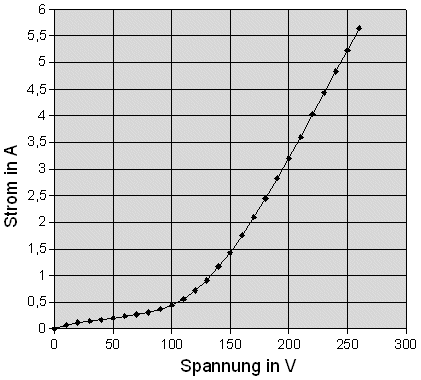

Der Strom wurde mit dem Zangenamperemeter gemessen. Die
Messung erfolgte in zwei Durchgängen.

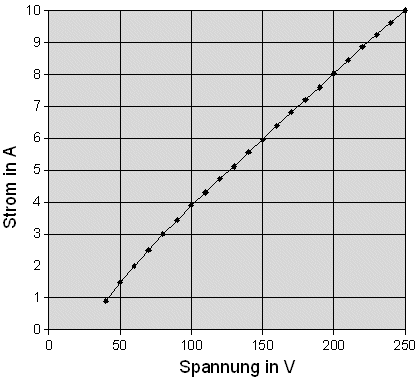

Die folgende Abbildung zeigt die Stromaufnahme während des Lichtbogens (1 cm Elektrodenabstand).
Ab 40 V gibt es Funkenentladungen und ab 80 V brennt ein kontinuierlicher Lichtbogen.
Von den Lichtbögen gibt es auch ein paar Bilder und Videos in der Galerie.
|
