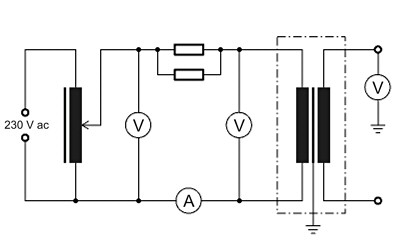

In diesem Beispiel habe ich die beiden Lastwiderstände (Tauchsieder1, Tauchsieder2) parallel geschaltet. Das ergibt einen Widerstand von 12,4 Ohm.

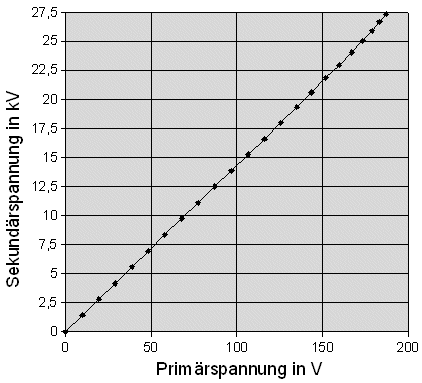

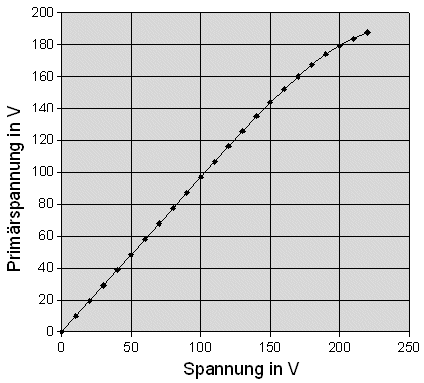

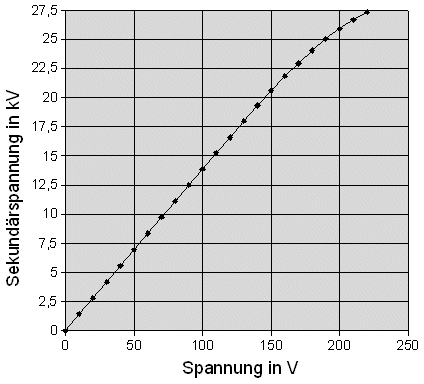

Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und die Primär- und
Sekundärspannung am Meßwandler mit dem Voltcraft Multimeter und dem
Hochspannungstastkopf gemessen. Es wurde nur die halbe Sekundärspannung an einem Pol der Sekundärspule gegen Masse gemessen.

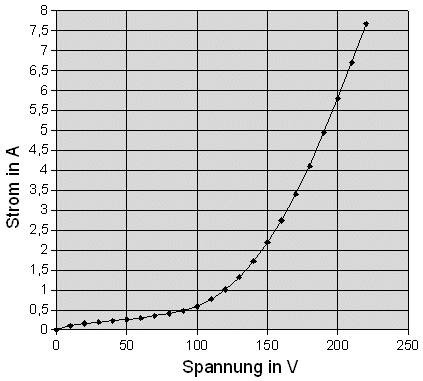

Der Strom wurde mit dem Zangenamperemeter gemessen. Die
Messung erfolgte in zwei Durchgängen.

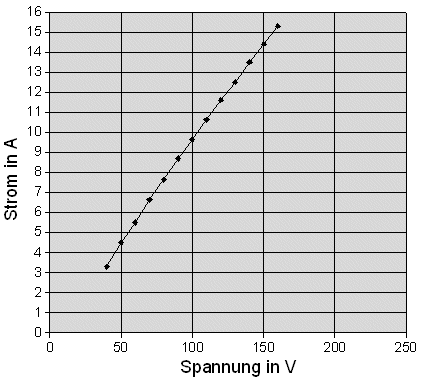

Die folgende Abbildung zeigt die Stromaufnahme während des Lichtbogens (1 cm Elektrodenabstand).
Ab 40 V gibt es Funkenentladungen und ab 70 V brennt ein kontinuierlicher Lichtbogen.
Mit dieser Schaltung schafft der Trafo mit einer Nadelfunkenstrecke eine Schlagweite von 160 mm, das ist doppelt so viel wie bei meinem 15 kV Meßwandler.
Von den Entladungen gibt es auch ein paar Bilder und Videos in der Galerie.
|
