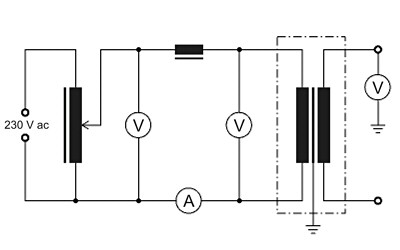

In diesem Beispiel habe ich die 24 mH Drossel als Strombegrenzung verwendet.

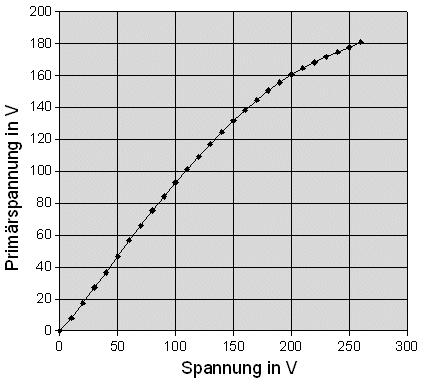

Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und die Primär- und
Sekundärspannung am Meßwandler mit dem Voltcraft Multimeter und dem
Hochspannungstastkopf gemessen. Es wurde nur die halbe Sekundärspannung an einem Pol der Sekundärspule gegen Masse gemessen.

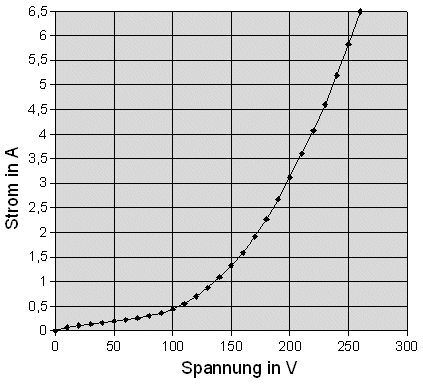

Der Strom wurde mit dem Zangenamperemeter gemessen. Die
Messung erfolgte in zwei Durchgängen.
Die folgende Abbildung zeigt die Stromaufnahme während des Lichtbogens (1 cm Elektrodenabstand).
Ab 30 V gibt es Funkenentladungen und ab 40 V brennt ein kontinuierlicher Lichtbogen.
|
